只要結構構思好,什么樣的芯片都可以做,沒有絕對的東西.

**此帖已被管理員刪除**

高人,你是否做過??

工藝不好做啊,你可以參考下聯想或IBM的筆記本適配器.

正在做超薄的LCD-TV 電源.

手上有DELL的原裝,對灌膠的工藝著實不了解,所以散熱成了大問題,EMC方面還沒去整.平面變壓器用的是POT33,目前效率是87左右.

超薄adaptor需要高效率,才能解決穩升和提高功率密度,如果需要提高效率的時候,考慮一下我們的同步整流,我們反激,正激,諧振,半橋電源都有配套的同步整流方案.

87%哦?輸出幾V幾A啊?是全電壓輸入嗎?低壓90V時測的嗎?
我以前做過的灌膠后不良會比灌膠前增加不少,主要是燒機過程中.

全壓輸入,19.7V 3.3A ,現在是測的220V時板邊效率88.6,90V效率85.6


灌膠的工藝好弄嗎?

謝了,考慮中

**此帖已被管理員刪除**

POT33高度是多少啊,是否是PCB的銅箔做成線圈的做法,我也在做這樣的電源,變壓器還不知怎樣做啊.

關注中.若有成熟的方案,可以發上來大家參考!

效率沒上去,難搞啊.

你的方案不合適,因為我不需要PFC

那我們能配合你.不管你是否用PFC,不管你用QR,硬開關反激,正激,半橋,我們都有同步整流配套,并且做全電壓時,在高低壓輸入下提升的效率都一樣高.

咱們見過面的,七公,我這個空間有限,比較難加下去,我要用的話一定是找你

向你推薦壓電變壓器 2504941237192546.pdf

我給你設計好一外殼

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/1906751237204909.gif');}" onmousewheel="return imgzoom(this);">

你的外殼設計有個性,不過我比較喜歡光面的

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/2504941237255198.jpg');}" onmousewheel="return imgzoom(this);">

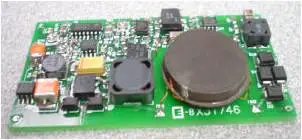

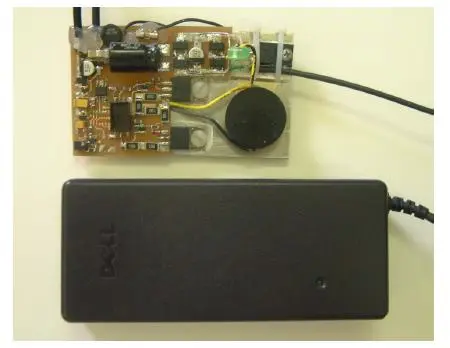

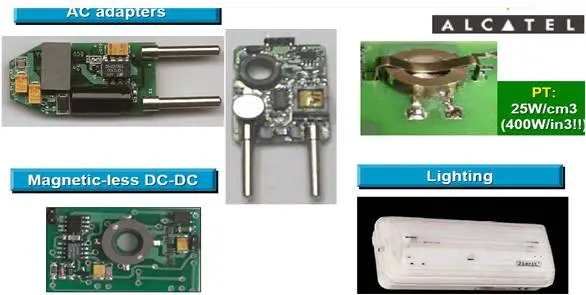

看看這個變壓夠不夠薄

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/2504941237255957.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/2504941237255970.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/2504941237255987.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/2504941237255997.jpg');}" onmousewheel="return imgzoom(this);">

做超薄的電源適配器存在三個問題,一個是電解電容的問題,目前22UF/400V的體積直徑13*21左右,也可以找到直徑12*18的-04~125度的電解電容,就是價位高了些;二是變壓器的問題,POT33目前的尺寸還是可以小的,這個問題已在討論中;三是AC輸入插座的問題,現階段市場上只有最低高度為12MM的插座,也是限制的因素之一.從目前的條件來看,做出90*45*15mm左右的電源適配器,還是有可能的.如果尺寸增加到100*50*15那就不會有什么嚴重的問題了.歡迎大家一起討論.

電容的問題也是個大問題,目前為止,拆東墻補西墻的,呵呵

你這個變壓器是個什么名堂?能過認證不?

要真是好的話,搞點樣板試試來

目前為止還沒有人講一下灌膠的工藝流程呢,高手傳授點經驗吧

我的問題,咋沒人回復呢,沉底了,別呀

Dell和Toshiba已經有使用壓電變壓器的超薄適配器產品了,你可以到國外去買一個看看,另外Philiphs也有使用壓電變壓器的超薄熒光燈鎮流器,上面所說的都很貴,看你的市場了,祝你好運

這是壓電變壓器實物嗎?可否傳些具體的資料上來,比如電路方面如何與變壓器搭配
