老兄,效率已經很高了

90V是太熱了,當把效率提高到87%時溫度就可以過了,DX們有什么辦法嗎?

就是要減少2-3W左右損耗?不知道你150V耐壓的管子能不能頂得住?

150v頂不住,從示波器上看已到150V了.我現在用的MOS是2SK2996(10A600V),RDSon=0.95,想找到RDSon小于0.75的管子試一下(2sk2843就是這個值,聽說此管不生產了,不知有無此事?),價格又跟2SK2996相當,不知七公有無良策?

是的現在已經不產那 ,,,都用2SK3569或者用大一點2SK3451

用CoolMOS看一下,這種管子RDSon很小,我就幫用它做了一款24V5A的效率可以達到90%.

CoolMOS固然好,但價格貴了,成本就上去了.你的90%的效率用什么拓樸做的?交流下好嗎?

反激式

MOS驅動能力是不是不足?

加雙管推動,功率高了,效率又要高,關鍵元器件是不能省的.

我很想知道你的90%效率元器件是什么組合?真心向您請教!再問一下,加大負載時變壓器會吱吱的叫,問題出在哪里?

如果你舍得,用800V的MOS,占空比調大,去掉變壓器的所有屏蔽,更快速的MOS管驅動,做88%的效率一點問題都沒有.

反激的效率能做這么高阿?我一般高壓才做到82%,是不是我變壓器沒做好?

變壓器一般會有2%的效率損耗.如果加屏蔽,工藝,銅線,磁芯不好,那么損耗更大

用COOLMOS加IR的肖特基,變壓器用PQ3225,把占空比加寬一點,MOS管的耐壓加到700V,肖特基耐壓放低一點,前級電容加大一點是可以做得到的.

至于你說的加大負載有響聲的問題,建議你將PCB圖還有原理圖出來讓大家幫你分析,人多力量大嘛,呵呵.

這是PCB 1960101236432196.rar

把MOS散熱片接地,IC第三腳的供電怎么沒經過整流的,變壓器有沒有真空含浸,具體的電路參數還不知道.

散熱片接大地,沒有接一次側的負端.供電端可以這樣接,電源可以啟動.變壓器有沒有真空含浸也不會有吱吱的叫聲,只會有咝咝聲.

熱敏電阻拿掉呢?

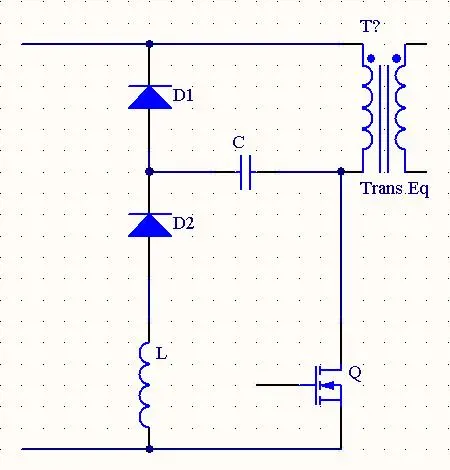

無損吸收不知道專利保護到期沒有.

我不知道無損吸收的電路,貼出來讓我開開眼界,看能否把這效率提上去?多謝楚天兄!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/75/37621236600684.jpg');}" onmousewheel="return imgzoom(this);">
你參考一下吧.這個電路介紹的挺多的,可能你一時沒想起來吧.
一般C決定Vds最大值,L與C的諧振時間為T/3-T/5左右吧.
注意,這個電路是有專利保護的……具體專利號我不知道:(

這么結構簡單又有效的電路都有專利保護,那不是很阻礙技術進步啊?

正激復位繞組都是有專利的……

這樣的話D1要用到很大才行,是嗎?

不用.D1的RMS電流并不大的.L也可以很小,用很細的銅絲就可以.
這個電路在反激中是處理漏感的,在正激中才是處理激磁電流以及漏感能量的.
武漢洲際電源的24V50A的雙管正激無風扇電源就是采用這樣的復位方式.兩只二極管不過是用3A的并聯而已(增大散熱面積).或者用一個220封裝的足矣.

這個電路對瞬態的吸收效果不好,開關沖擊時MOS的VDS電壓很高.

我試了一下這個電路,L1分別用不同的電感量,效果不理想.用示波器觀察MOS源極波形,發現變壓器有飽和現象.電容也從102-103中替換來替換去,還是不行.可能是我用的材料問題,就不知道電感,電容,變壓器3者之間怎樣配合.還望DX們指點.

DD

把熱敏電阻拿掉,效率86.8%-89.3%,但是這只能做做試驗,沒人敢拿去生產.郁悶啊!這該怎么辦呢?哪位DX給我出點招?
