mosfet用8只ixfn36n100并聯,Ciss約為0.08uf,需要的驅動能力較大,
我用第一種方案,結果發熱嚴重,沒法工作,就靠率用下面的幾種之一
有關的問題列在下面,望老師解答,不勝感激
1115709533.doc
關于大功率mosfet驅動的問題請教
全部回復(5)
正序查看
倒序查看

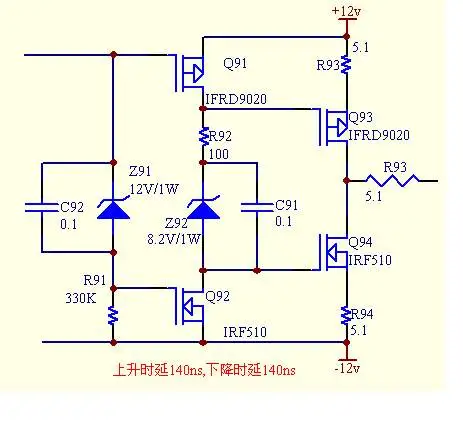

我做的一個驅動電路,用雙電源的,原理和你的第一種方案一樣.你試試.如果有結果,給我一個回復.
里面用的MOSFET都是我能從市 面上可以買到的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115712304.jpg');}" onmousewheel="return imgzoom(this);">
里面用的MOSFET都是我能從市 面上可以買到的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/29/1115712304.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@天邊邊
我做的一個驅動電路,用雙電源的,原理和你的第一種方案一樣.你試試.如果有結果,給我一個回復. 里面用的MOSFET都是我能從市面上可以買到的.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/29/1115712304.jpg');}"onmousewheel="returnimgzoom(this);">
噢,圖中少了些說明:Q94的柵極為信號輸入.N溝道的MOSFET都為IRF510.兩個5.1的電阻是在實驗時完成限流的,可以不用.R91可為100K.兩個穩壓管為1W的.
0
回復
@天邊邊
我做的一個驅動電路,用雙電源的,原理和你的第一種方案一樣.你試試.如果有結果,給我一個回復. 里面用的MOSFET都是我能從市面上可以買到的.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/29/1115712304.jpg');}"onmousewheel="returnimgzoom(this);">
好的,非常感謝,我會試試的,不過你使用時驅動的頻率是多少?
