平均電流控制方式的電壓環補償電路設計
大家好,請教個問題.我現在正在設計25KW開關電源,工作方式為平均電流控制方式.內環的電流反饋的取樣點在輸出電感后,看了很多資料,不太明白外環電壓環的PID補償方式,能否賜教!!謝謝各位. 電源的工作方式為全橋有限雙極性,工作頻率為30KHZ.輸出電壓為700VDC,有抽頭.請大哥賜教一下電壓環的PID補償.謝謝!急盼回復.
全部回復(5)
正序查看
倒序查看
@wuji122

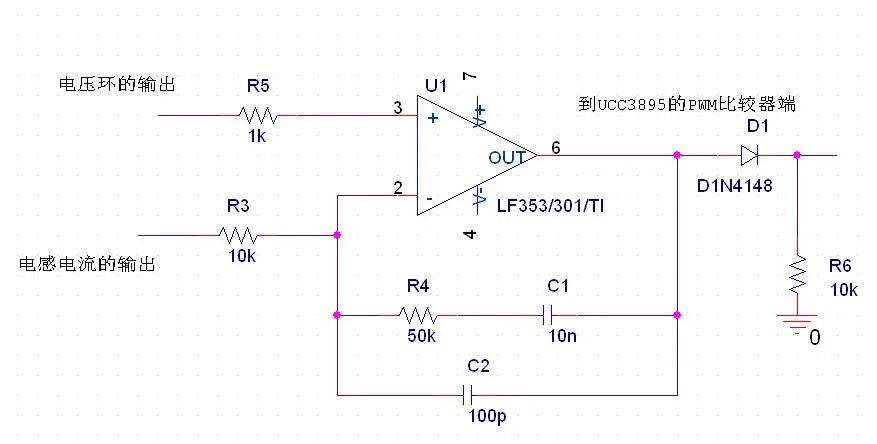

這個圖為電流環的PID參數.主電路如下:輸出電感:300uh,電容4700UF/450V.主變壓器為EE118兩對,原邊18匝,副邊16X2匝,有抽頭.輸入為三相整流,輸出為正負300V.工作頻率30KHZ.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/414741231229962.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@wuji122
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/414741231229962.jpg');}"onmousewheel="returnimgzoom(this);">
高手請給與指導啊!!
電流環應該怎么樣調節.
我大致試驗了一下,電流環調試很簡單,需要一個零點和極點的補償方式.零點為了提高低頻增益,提高二分之一穿越頻率的相位裕量;極點為了消除高頻噪聲.但是我把電壓環加上后,調節始終不理想.我估計是電流環沒有調節優化.
電流環應該怎么樣調節.
我大致試驗了一下,電流環調試很簡單,需要一個零點和極點的補償方式.零點為了提高低頻增益,提高二分之一穿越頻率的相位裕量;極點為了消除高頻噪聲.但是我把電壓環加上后,調節始終不理想.我估計是電流環沒有調節優化.
0
回復
@wuji122
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/73/414741231229962.jpg');}"onmousewheel="returnimgzoom(this);">
各位老師,你們好.我今天又調試了一番.將電流環的零點放在2KHZ,極點放在30KHZ,發現輸出電壓穩定,但是IGBT驅動波形不是很穩定,有點抖動,占空比變換幅度大約是4us-6us之間變化.功率變壓器有嗡嗡的聲音,不是很刺耳.驅動輸出抖動大致有幾個原因:電流環增益過大或者電壓環的增益過大,能否給指導.謝謝!怎么樣才能去除這個抖動.
0
