請各位大俠幫忙!
附件是我的線路圖.目前的問題是,如果沒有負載,正常輸出是12V.如果加了負載,哪怕就一點點,此輸出電壓就會下降,TL431不工作,光耦的輸出電壓是5V.
D25,D27輸出電壓會上升.
下面是我的測試數據.
項目 沒有負載 負載為33OHM的電阻
輸出電壓 12V 11.7V
D25,D26輸出電壓 12V 17V
TL431 陰極電壓 2.5V 9.6V
D27 輸出電壓 8.2V 10.2V
光偶輸出電壓 2.5V 5V
如果我加的負載很大的話,那么輸出電壓就會下降的很厲害.
請幫忙看看是什么毛病!
謝謝! TL431是用的ST的TL1431. 光耦用的是FAIRCHILD的CNY17-2.
非常感激!
1112928912.pdf
請各位大俠幫忙! 反饋有問題!
全部回復(42)
正序查看
倒序查看
@glr440803
你應該有相當基礎的了.這電路不容易做的.有好幾個數據你是參考那兒的電路?比如:為什么要用TPS2812P?輸出后的兩個電感是根據什么定的?所有的IC的供電在哪里?驅動變壓器是怎樣的?
主變壓器.
1113160261.pdf
1113160261.pdf
0
回復
@glr440803
你應該有相當基礎的了.這電路不容易做的.有好幾個數據你是參考那兒的電路?比如:為什么要用TPS2812P?輸出后的兩個電感是根據什么定的?所有的IC的供電在哪里?驅動變壓器是怎樣的?

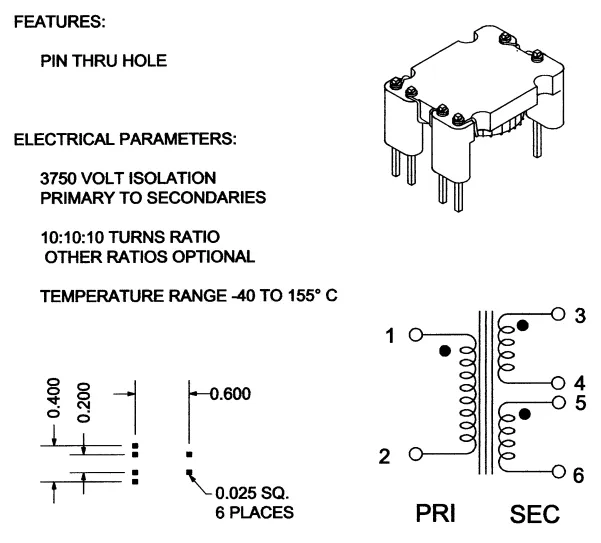

MOSFET的驅動變壓器.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113160426.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113160426.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@glr440803
假設你PCB線路沒有錯.我壞疑輸出的兩電感有毛病,電感量太小.你空載測一下TP21.用示波器測T5的6腳波型.加載再測一下.
我已經仔細查過PCB版,我的排版應該沒有問題.
你說的是不是測T2 的2腳?
我的示波器不能存文件.

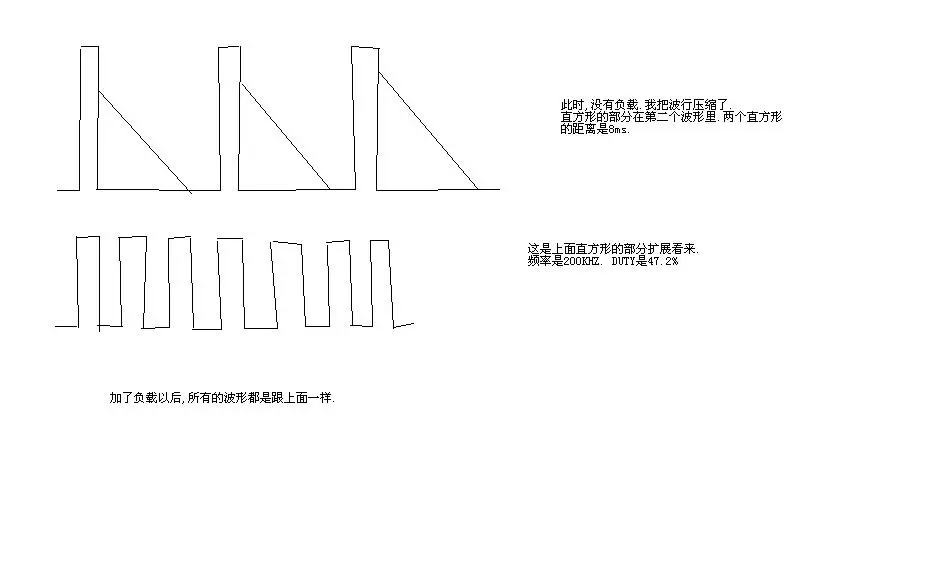

所以你看一下我自己在電腦上畫.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113177665.jpg');}" onmousewheel="return imgzoom(this);">
你說的是不是測T2 的2腳?
我的示波器不能存文件.
所以你看一下我自己在電腦上畫.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113177665.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@canadadc
我已經仔細查過PCB版,我的排版應該沒有問題.你說的是不是測T2的2腳?我的示波器不能存文件.所以你看一下我自己在電腦上畫.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/28/1113177665.jpg');}"onmousewheel="returnimgzoom(this);">
因為T2的PIN 2 的輸出波形密度增加了.所以, D25,D26的輸出電壓也就升高到17V了. 但是 T2 的 PIN 2 的波形的RMS缺是下降了.所以,L13,L14后的電壓也就下降了.
0
回復
@glr440803
圖打不開.你把R53拿掉,它太小了.TP21接地,一試

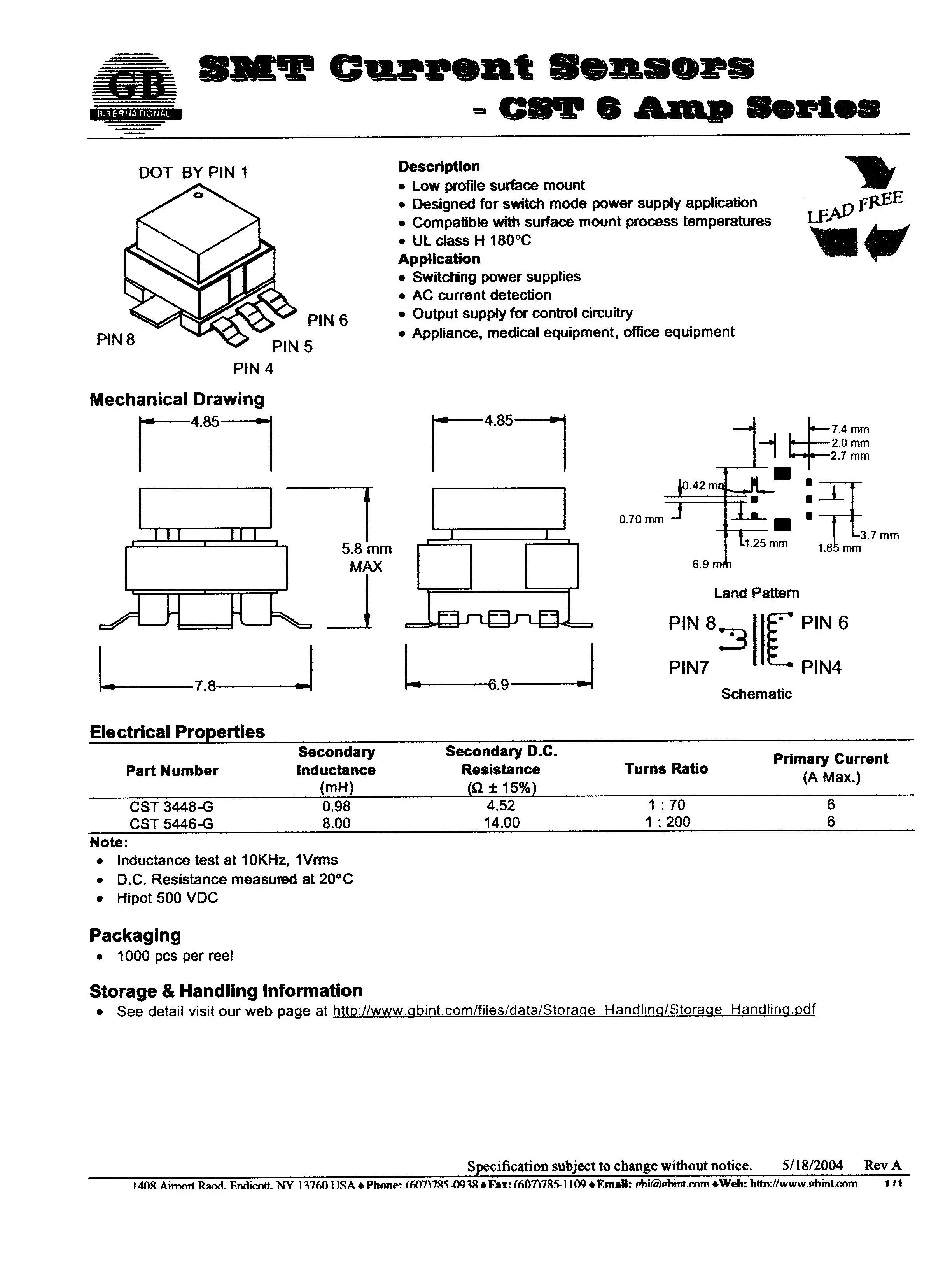

T5的規格.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113183812.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/28/1113183812.jpg');}" onmousewheel="return imgzoom(this);"> 0
