＞ 如何判斷晶振是否起振？

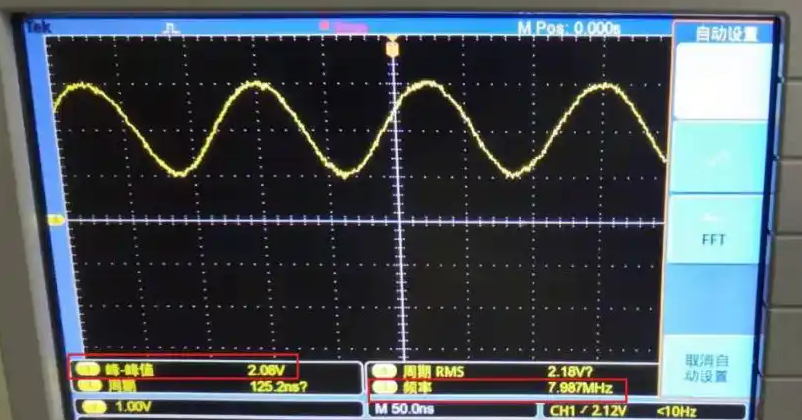

1、用示波器看波形用示波器看波形是最直接的方法。因晶振波形的占空比為50%，所以測得的平均電壓為1/2Vcc左右。

晶振波形一般是正弦波或者方波，當輸出波形是方波時，一般上升沿比較陡峭，且包含了較多的高頻信號，這個時候就要保證測試的帶寬足夠，理論值是帶寬是被測信號頻率的2倍，實際測試方波時帶寬應該是被測信號頻率的10倍。除了帶寬之外，在測試晶振時，還有一點應該重點注意：晶振對電容負載較敏感，探頭電容相對較大，相當于一個很重的負載并聯在晶振電路中，容易導致電路停振而得不出正確的測量結果。所以在進行晶振測試的時候，需要保證足夠的帶寬和較小的輸入電容。

2、用數字萬用表的電壓檔測電壓無源晶振具備兩個管腳：頻率輸入腳與頻率輸出腳。若晶振已經起振，說明這兩個管腳之間必然存在電壓差，這樣才會有流經的電流對晶片產生激勵功率。所以，我們可以用萬用表的直流電壓檔，測量晶振兩個引腳的電壓。起振的時候，晶振兩端的電壓一般為芯片供電電壓Vcc的一半。但這里要注意，若芯片不良，則無法捕捉到晶振正在提供給它的正確的時鐘信號。在這種情況之下，我們?nèi)菀讓?duì)晶振是否起振做出誤判。

3、使用頻率計測試使用頻率計測量晶振頻率輸出腳位時，若有正常的波形（常見為方波，溫補晶振有削峰正弦波輸出）或正常頻率信號輸出，則可視為該晶振已經正常起振。

4、最后，聽聲音判斷晶振是否起振的方法，并不可靠。因?yàn)榫w的振蕩頻率遠超人耳能夠聽見的頻率上限，有時能夠聽到反而是有問題的，說明晶體質量不佳，更多的時候，正常工作的晶體是不會發出任何人耳能聽到的聲音的，有時聲音來自外電路元件。晶振是電路中必不可少的電子元器件，主要有無線數據傳輸和計時兩種用途。隨著國內5G、新能源產業的迅速發展，國內晶振需求量快速增長，國內廠商正奮力追趕，加快國產替代進程。
