Ø工作原理

差分晶振（功能性晶振）

差分晶振通過使用兩種相位彼此完全相反的信號，從而消除了共模噪聲，實現一個更高性能的系統。差分輸出波形有LVDS、LVPECL、HCSL等。差分屬于有源晶振，內部集成振蕩電路，外部供電即可直接輸出穩定的時鐘信號。



Ø無源晶振（晶體諧振器）

本質是一個被動元件，依賴外部電路（如MCU內部的振蕩器）驅動才能起振。需匹配負載電容和電阻才能穩定工作。

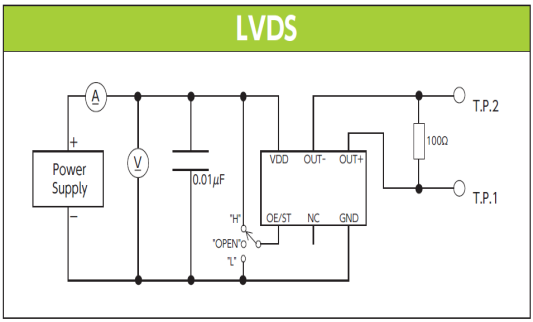

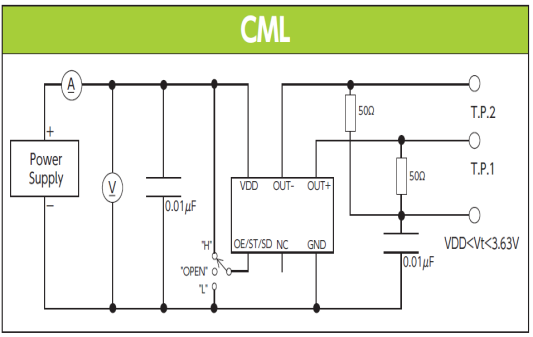

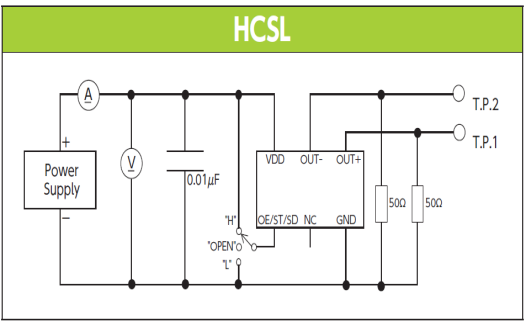

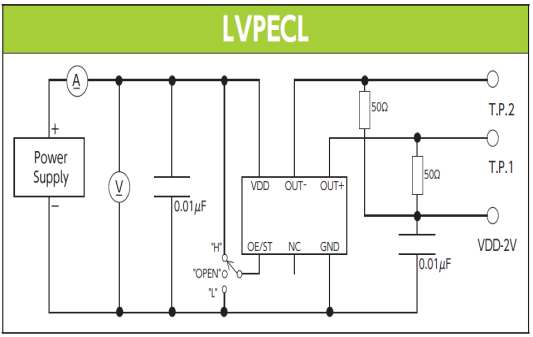

差分晶振一般6個PIN腳,測試電路如下圖：

無源晶振

兩引腳或四引腳封裝（無電源引腳）,需外接負載電容和匹配電阻。

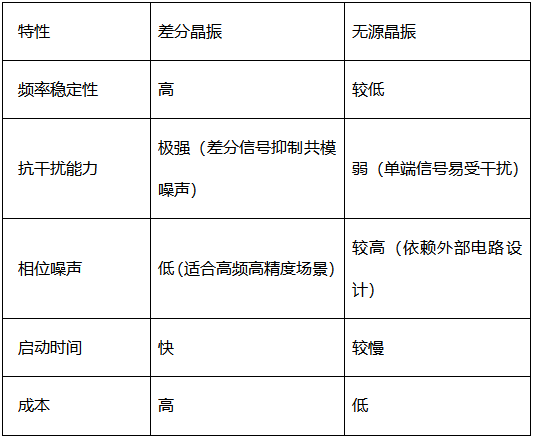

 Ø性能特點

Ø應用場景

差分晶振：

高速通信（如FPGA、SerDes等）。

對EMI敏感的系統（如射頻、航空航天等）。

需要長距離傳輸時鐘信號的場景。



無源晶振：

低成本嵌入式系統（如STM32、51單片機）。

消費電子產品（如家電、玩具）。

對時鐘精度要求相對不高的場景。



Ø關鍵區別總結

信號類型：差分輸出 vs 單端輸出。

集成度：差分晶振內置振蕩器，無源晶振需外部電路驅動。

抗干擾：差分信號更適合高速、高噪聲環境。

設計復雜度：無源晶振需匹配電容/電阻，差分晶振即插即用。
