在我最近參與的一個LCD電視主板優化項目中，最令人滿意的技術升級就是更換了傳統的電源架構，全面采用Power Integrations推出的InnoMux™-2系列芯片。這款產品給我的印象非常深刻——不僅整機轉換效率達到90%，還大大簡化了設計復雜度和BOM成本。
? 傳統架構的痛點
在LCD電視電源設計中，傳統方案通常采用“雙級架構”：

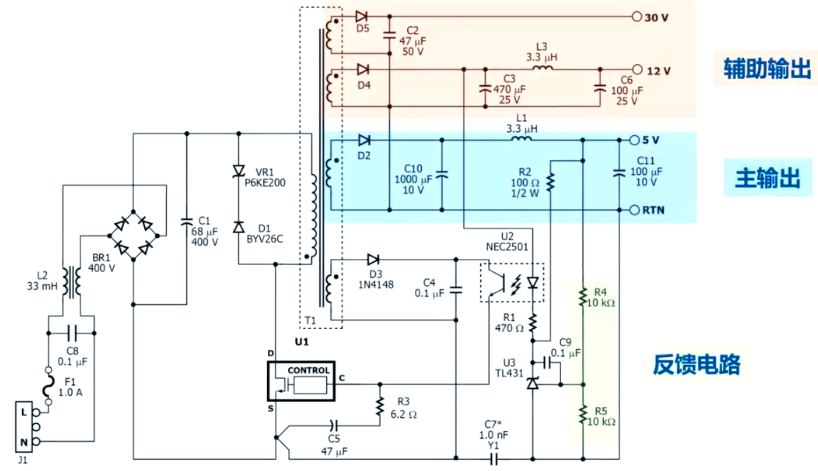

第一級使用一個主電源（如flyback拓撲）實現AC-DC轉換；
第二級使用多個LDO或DC-DC模塊分別給主控SoC、LED背光、T-Con、音頻電路等供電。
這樣的架構問題不少：
二次轉換效率低；
發熱大，特別是背光驅動模塊；
器件多，EMI控制復雜；
整體效率只有約80%，難以滿足節能電視標準。
?? InnoMux™-2方案的優勢
在閱讀了PI官網的應用指南和DER-963參考設計之后，我們嘗試將InnoMux™-2應用到LCD電視項目中：
單級架構 InnoMux™-2通過專利多路輸出控制技術，直接從AC側生成多個隔離/非隔離DC輸出電壓，無需額外DC-DC模塊！
高效率 實測在中高負載下系統轉換效率達到90%左右，相比原來的方案整整提升了約10%，大大減少了散熱設計難度。
簡化BOM 原本電源部分需要多達30+個器件，現在降至20個左右，體積更小、成本更低，良率也更高。
完全集成 InnoMux™-2集成PFC控制器、PWM、同步整流驅動器以及次級多路反饋控制，外圍電路極少，極大降低設計難度。
?? 我的測試數據
我在bench上搭建了12V（LED）、5V（主控）、3.3V（音頻）三個通道輸出的Demo系統，用負載儀進行如下實測：

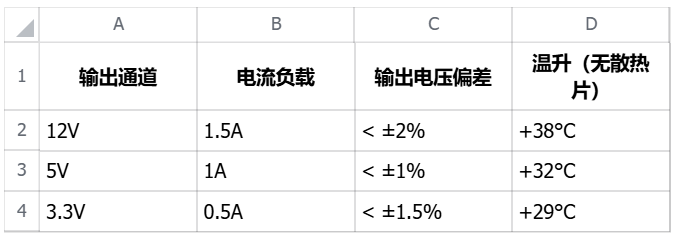

輸出通道電流負載輸出電壓偏差溫升（無散熱片）
全輸出總功率約28W，輸入功率約31W，轉換效率約90.3%，非常令人滿意！
