在做USB PD快充適配器項目時，我深刻體會到一個“痛點”：既要支持多檔位輸出，又要做到高效率、小體積，還得控制熱損耗和EMI。在幾番嘗試之后，我選擇了Power Integrations的InnoSwitch3-Pro系列，這顆芯片幾乎滿足了我對快充電源的一切期望。

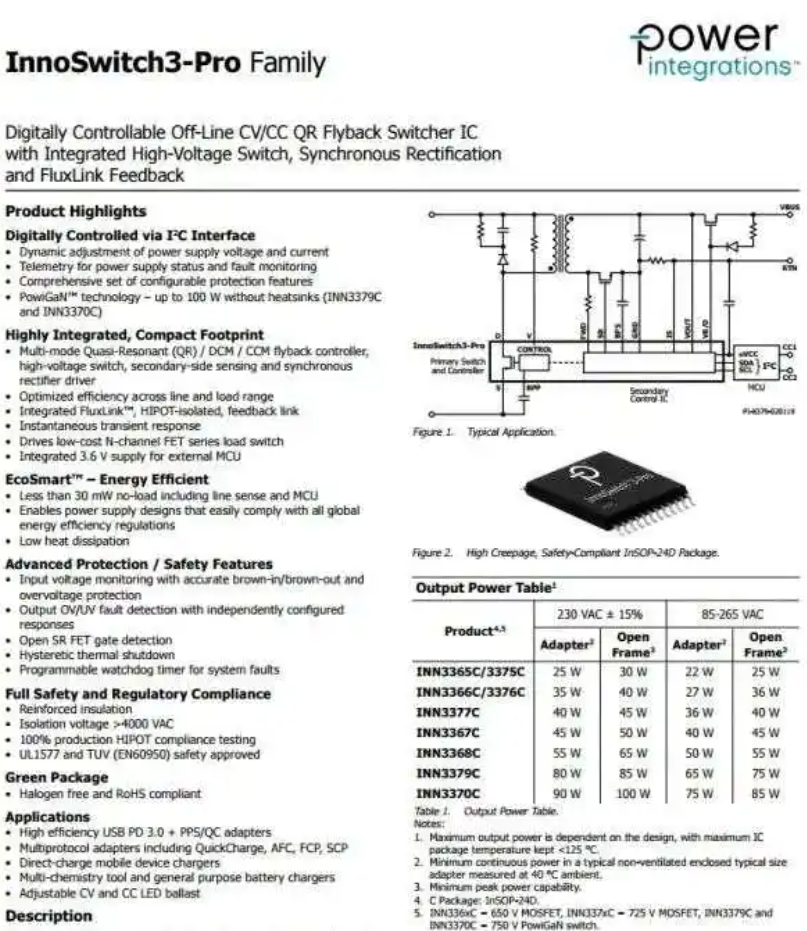

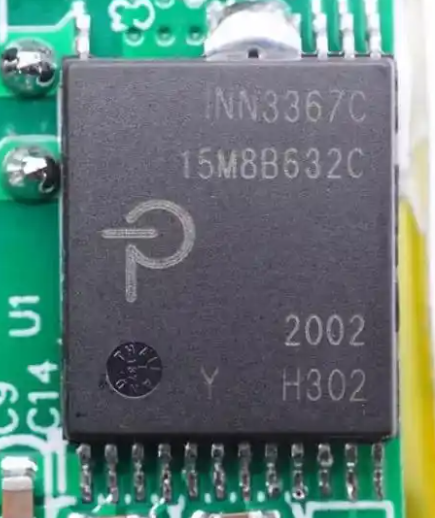

這是我第一次在項目中嘗試高度集成的PI芯片。InnoSwitch3-Pro本身就集成了高壓MOS、PWM控制器、同步整流控制器以及一個數字接口（I²C），支持可編程輸出電壓和限流配置，這一點對于USB PD來說尤為關鍵。

我在PI官網上找到了參考設計 DER-884，它為我提供了完整的電路拓?fù)洹⒆儔浩髟O(shè)計參數、熱管理布局建議。利用PI Expert設計工具，我快速生成了原理圖和BOM，在此基礎上稍作修改后便做出了第一版樣機。測試結果非常不錯：

整機效率達到93%（20V輸出時）；

空載功耗小于30mW；

熱設計優異，MOS表面溫升低于70℃（環境溫度25℃）。

項目中最讓我印象深刻的，是PI芯片在EMI方面的表現。由于芯片內集成的控制邏輯自帶軟啟動、頻率調制和過壓過流保護功能，我只做了輕微的EMI濾波設計就順利通過了EMI預檢測試，這在傳統分立設計中幾乎是不可能的。

我在設計中還遇到一個小問題：由于初始沒有合理規劃變壓器繞組比，導致初期電壓調整范圍不足，后來參考PI的設計文檔和PI論壇中其他工程師的建議進行了繞組調整，才使20V電壓段輸出穩定下來。

這次使用PI的經歷讓我意識到：在快充方案日益復雜化的今天，一顆具備“數字可編程+高集成度+高可靠性”的芯片，將極大降低開發門檻、提升產品競爭力。

大家在USB PD方案設計中最頭疼的是什么？協議、電源、還是EMI？
