嘿，各位論壇的老哥們，今天給大家帶來一個硬核的技術分享——82W Flyback Dryer Rack電源設計詳細解析。這個設計基于Power Integrations的InnoMux2-EP IC，專為智能衣物烘干架應用打造，功能強大且設計精妙，一起來看看吧！

一、設計概述

這個電源設計采用了InnoMux2-EP的開關電源控制器，實現了雙路恒壓（CV）輸出和一路恒流（CC）LED輸出。具體參數如下：

‌總輸出功率‌：連續82W，峰值163.3W‌輸入電壓范圍‌：180VAC到265VAC‌輸出規格‌：CV1：5V / 0.5ACV2：24V / 2.4A（連續），5.8A（峰值）CC LED：36V，最大0.6A二、核心技術特點

‌多路輸出控制‌：

通過控制SR FET、SEL1和SEL2，實現能量在三個輸出之間的靈活分配。使用FluxLink™通信通道，實現初級側和次級側的高效通信。

‌高效率與高功率因數‌：

88%的滿載效率（SVF禁用），83%的效率（SVF啟用）。通過Switched Valley-Fill（SVF）單級PFC技術，提高功率因數至0.9以上，減少諧波污染。

‌智能調光功能‌：

LED輸出支持1-wire濾波PWM調光信號，調光范圍0%到100%。三、設計細節

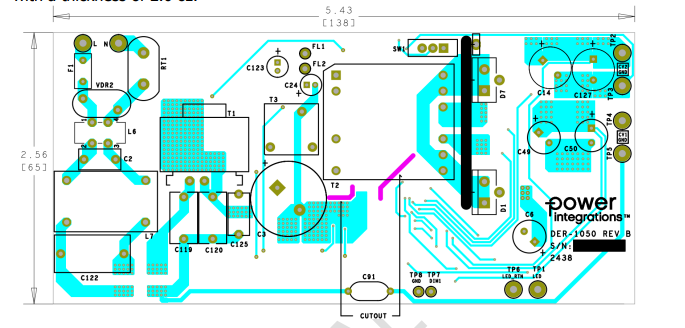

‌輸入整流與EMI濾波‌：

使用保險絲、熱敏電阻、壓敏電阻和共模電感等元件，保護電源免受浪涌和噪聲干擾。

‌初級側設計‌：

集成在InnoMux2-EP IC中的功率開關，通過RCD鉗位和TVS二極管保護，防止過壓損壞。初級側控制器自啟動，并通過輔助繞組供電，實現OVP、Brown-In和Brown-Out保護。

‌次級側設計‌：

次級側由5V BPS軌供電，通過FluxLink™與初級側通信，請求開關周期。使用邏輯電平選擇MOSFET，通過控制SR MOSFET和選擇MOSFET，實現能量的精確分配。

‌SVF單級PFC‌：

在LED負載工作時啟用SVF，通過額外的電感和二極管，從整流輸入中抽取高頻脈沖電流，提高功率因數并減少諧波。

四、性能測試‌

效率測試‌：在不同輸入電壓和負載條件下，電源效率表現優異，尤其是在SVF啟用時，盡管效率略有下降，但仍保持在82%以上。‌

功率因數與諧波失真‌：SVF啟用時，功率因數接近1，諧波失真顯著降低，滿足嚴格的能效標準。‌

輸出電壓與電流調節‌：在不同輸入電壓和負載條件下，輸出電壓和電流保持穩定，調節性能出色。五、總結

這個82W Flyback Dryer Rack電源設計，充分展示了Power Integrations InnoMux2-EP IC的強大功能和靈活性。通過精妙的設計和優化，實現了高效率、高功率因數、智能調光等先進功能，非常適合智能衣物烘干架等應用。對于喜歡折騰硬件的老哥們來說，這絕對是一個值得深入研究和學習的設計案例！

好了，今天的分享就到這里，老哥們有啥疑問或者想一起討論的，歡迎留言交流！
