在電子電路和磁性材料領域，軟磁材料的磁滯回線是理解其磁性能的關鍵。今天，我們就來一步步拆解，帶你輕松看懂軟磁材料的磁滯回線 。

01磁滯回線的基本構成

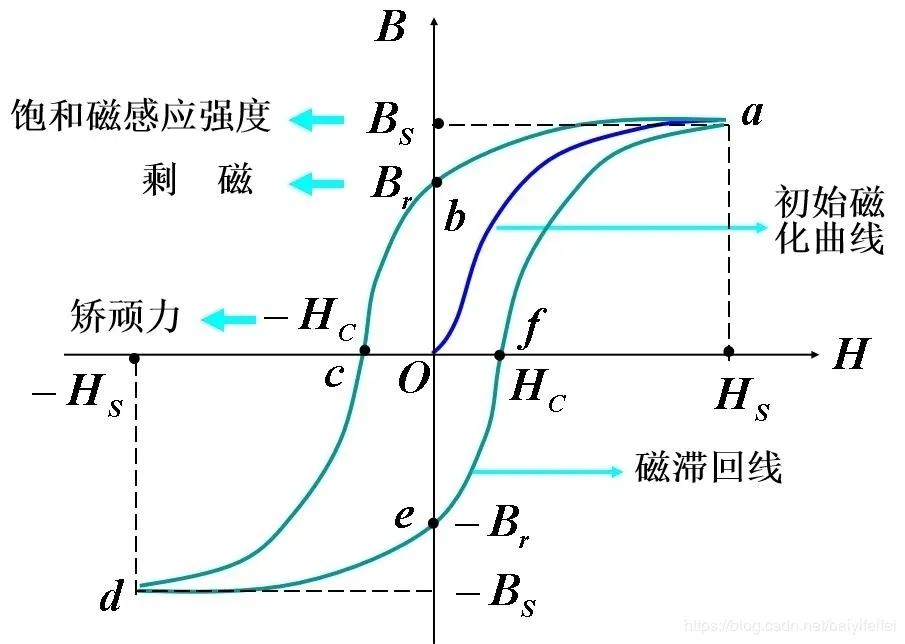

磁滯回線是描述磁性材料在磁場強度（H）變化時，磁感應強度（B）響應規律的曲線，軟磁材料的磁滯回線有幾個關鍵點位和線段 ：

1.起始磁化段（of 段）

    當磁場強度 H 從 0 開始逐漸增大，軟磁磁芯的磁感應強度 B 也隨之上升。這一階段，磁疇開始逐漸轉向、規整排列，B 隨 H 增大而快速變化，就像給磁性材料 “充磁” 的起步過程 。

2.飽和段（fa 段）

    隨著 H 繼續增大到一定程度，磁芯內部磁疇基本都沿外磁場方向整齊排列，再增大 H，B 增加變得很緩慢，直至趨于穩定的最大值 B?，此時磁芯達到 “飽和”，后續 H 增加對 B 影響極小，這就是磁飽和現象 。

3.退磁段（ab 段）

    當 H 達到最大值 H?后開始減小，B 并不會沿原來的起始磁化曲線回落，而是沿著一條新曲線下降。即便 H 回到 0，B 也不會回到 0，而是保留一定數值 B?，這就是剩磁，體現磁芯被磁化后 “記住” 磁性的能力，軟磁材料剩磁一般相對較?。ㄓ泊挪牧鲜４糯?，用于做永磁體） 。

4.反向磁化與矯頑力（bc 段）

    為了讓 B 回到 0，需要施加反向的磁場強度 -H?（即矯頑力 H?）。H 反向增大過程中，B 逐漸減小到 0，H?反映軟磁磁芯抗拒退磁的能力，軟磁材料矯頑力小，說明容易被退磁，這也是軟磁材料適合高頻、快速變化磁場場景的原因（比如變壓器、電感磁芯，需要快速響應磁場變化） 。

5.反向飽和與循環（cd、de 段等）

    繼續增大反向 H 到 -H?，磁芯會達到反向飽和（-B? ），之后再讓 H 從 -H? 變回 H?，就會重復類似正向磁化的過程，形成完整的閉合回線，這就是 “磁滯” 的體現 ——B 的變化滯后于 H 的變化 。

02軟磁磁芯磁滯回線的特點

軟磁材料（像硅鋼片、鐵氧體磁芯等）的磁滯回線，和硬磁材料（永磁體）相比，有明顯不同：

1.回線形狀：軟磁的回線更 “瘦長”，意味著剩磁 B?小、矯頑力 H?小。硬磁回線寬而 “肥胖”，剩磁和矯頑力大，能長久保持磁性 。2.能量損耗：磁滯回線包圍的面積，反映磁滯損耗大?。ń蛔兇艌?chǎng)下，磁芯反復磁化，磁疇來回翻轉消耗的能量，轉化為熱量）。軟磁回線面積小，磁滯損耗低，適合高頻、高頻率磁化反轉的場景，比如開關電源里的電感磁芯，要頻繁在磁場變化中工作，小損耗能保證效率、避免過熱 。

03

磁滯回線的實際意義

1.選材依據

不同軟磁材料磁滯回線不同，設計電路時，比如做高頻變壓器，要選磁滯回線瘦長、高頻損耗小的鐵氧體磁芯；做低頻大功率變壓器，硅鋼片（一種軟磁材料）因磁導率合適、成本低等，成為常用選擇，其磁滯回線特性適配低頻大電流場景 。

2.性能評估

通過觀察磁滯回線，能判斷軟磁磁芯質量。回線是否規整、矯頑力和剩磁是否穩定在合理范圍，反映磁芯一致性、是否存在缺陷（比如內部應力大，可能讓回線變形、損耗增加） 。

3.應用適配

在電磁感應、濾波、儲能等應用里，磁滯回線決定了磁芯工作表現。比如電感，磁滯回線的飽和特性會限制電感最大工作電流（超過飽和，電感量會大幅下降，電路性能受影響），設計時得依據磁滯回線把控參數 。
