晶振是電路中可以提供高度穩定時鐘信號的元器件。通常一個系統共用一個晶振，便于各部分保持同步，一起“干大事”。比如在我們常用的計算機系統中，晶振可比喻為各板卡的“心跳”發生器，如果主卡的“心跳”出現問題，必定會使其他各電路出現故障。人體的心跳搏動，離不開血液。晶振也是一樣，離不開電流。

簡單來說，晶振起振的原動力是——電，我們需要把一個晶振放在完整的電路中，并給電路供上電，產生回路電流，晶振自此開始穩定有節奏的“跳動”。

當然，這個起振回路也是有講究的(有源晶振內嵌起振回路，無源晶振需外接起振回路)，它需要遵循“巴克毫森穩定性準則”。

晶振在紅綠燈系統提供時鐘信號

· 什么是巴克毫森穩定性準則？

巴克豪森穩定性準則，由德國物理學家巴克豪森（Heinrich Georg Barkhausen）于1921年提出的準則——電子振蕩器系統信號由輸入到輸出再反饋到輸入的相差為360°，且環路增益≥1，為振蕩器起振的必要條件。

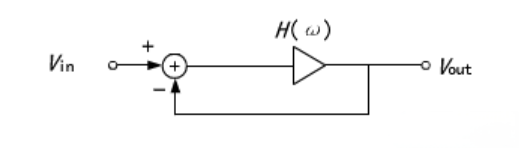

一個簡單振蕩器想產生周期性的振蕩，通常是以電壓形式的輸出，在持續不斷地輸出的同時，需要加入放大器以產生持續的反饋給到輸入，由于放大器本身的輸出在高頻時相移太大會使整個反饋?zhàn)兂烧模瑥亩a(chǎn)生振蕩。

當環路增益≥1時，說明輸入信號在環路中逛一圈后又送到輸入端，信號幅度比原來更大。相位為360°，說明輸入信號在電路中逛一圈后，相位與原本的輸入信號完全相同，因此輸入信號被完美的加強了。

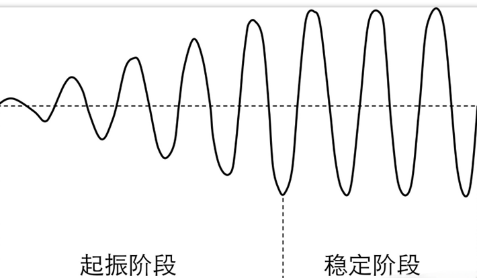

兩者結合，信號經過反復放大后不斷增大，當環路中的信號幅度增大到一定程度后，振蕩器中的有源器件（晶振電路中的反相器）存在的非線性會限制幅度的繼續增加，使得振蕩器的輸出達到穩定。通俗說就是振蕩的幅值肯定超不過電源電壓。
