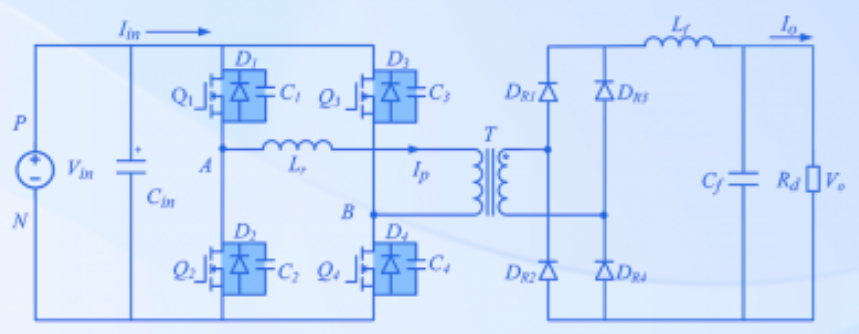

全橋整流多適用于大功率場合,小功率場合可采用全波整流。原邊全橋電路包含:輸入直流源Vin、輸入電容Cin、功率開關管器件(Q1~Q4)以及諧振電感Lr,其中體二極管(D1~D4)以及寄生結電容(C1~C4) 為功率開關器件的自有部分。為抑制變壓器磁飽和,部分電路會在Lr 后串聯隔直電容。副邊電路包含:整流二極管(DR1~DR4)、濾波電感(Lf)、濾波電容(Cf)以及負載(Rd)。

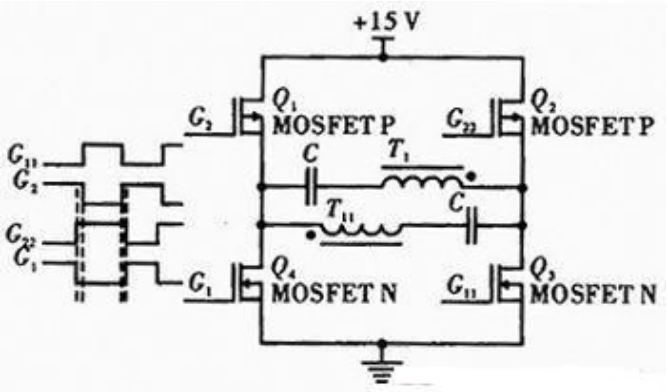

在實際電路應用中,Q1、Q4導通時間不可能與Q2、Q3完全相同,其通態壓降也可能存在差異,所以變壓器原邊的電壓不是一個純粹的交流電壓,它含有直流成分,這會導致變壓器磁芯偏磁。偏磁的積累將導致變壓器磁飽和,使變壓器不能正常工作,甚至造成元器件損壞。在設計變壓器原邊電路時,在諧振電感后串接隔直電容可以防止變壓器磁飽和。該電容能夠自動消除正、反兩個方向伏秒面積的不同,使變壓器上只有交流電壓分量,抑制直流分量。選擇電容時,建議其電壓降約為變壓器兩端電壓的10%。
