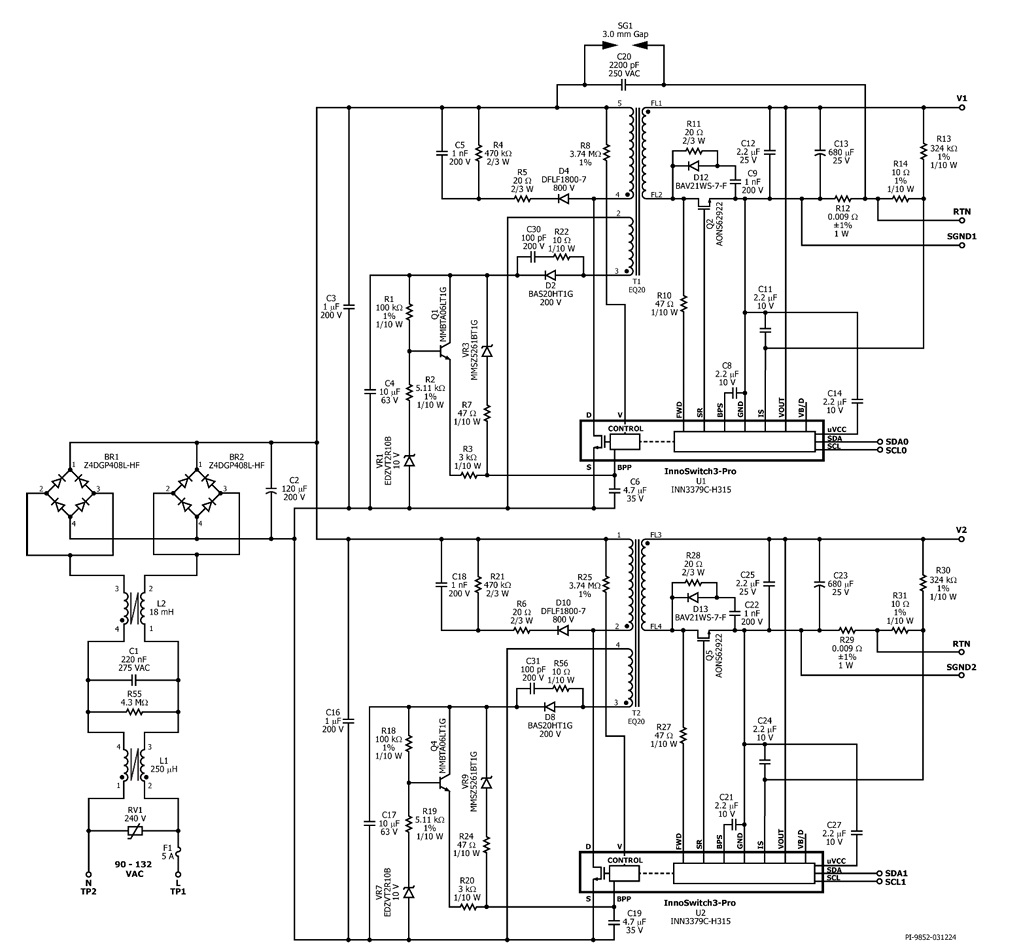

反激開關電源T1初級繞組的一端連接整流后的直流母線，另一端連接InnoSwitch3-Pro芯片U1內部開關管的漏極。電阻R8提供輸入電壓檢測功能，用于實現交流輸入欠壓或過壓保護。

由二極管D4、電阻R4/R5和電容C5構成的低成本RCD鉗位電路，用于限制U1內部開關管關斷瞬間的漏源極峰值電壓。該鉗位電路可耗散變壓器T1漏感中存儲的能量。

該IC具備自啟動功能——當首次接通交流電時，其內部高壓電流源會為BPP引腳電容C6充電。正常工作期間，初級側電路由變壓器T1的輔助繞組供電。輔助繞組（或稱偏置繞組）的輸出經二極管D2整流、電容C4濾波后，再通過NPN三極管Q1、電阻R1/R2和穩壓管D1組成的線性穩壓器，將Q1發射極電壓穩定在約9V（與輸出電壓設定值無關）。電阻R3用于限制InnoSwitch3-Pro芯片U1的BPP引腳電流，使其既能滿足正常工作需求又避免過大損耗。

穩壓管VR3提供初級側檢測的輸出過壓保護。在反激式轉換器中，輔助繞組的輸出電壓與轉換器主輸出保持比例關系。當轉換器輸出出現過壓時，輔助繞組電壓升高將導致VR1擊穿呈現極低阻抗，使BPP引腳涌入過量電流。若該電流超過ISD閾值，InnoSwitch3-Pro控制器將鎖定關斷以防止輸出電壓進一步上升。電阻R3在過壓保護觸發時可限制注入BPP引腳的電流。
