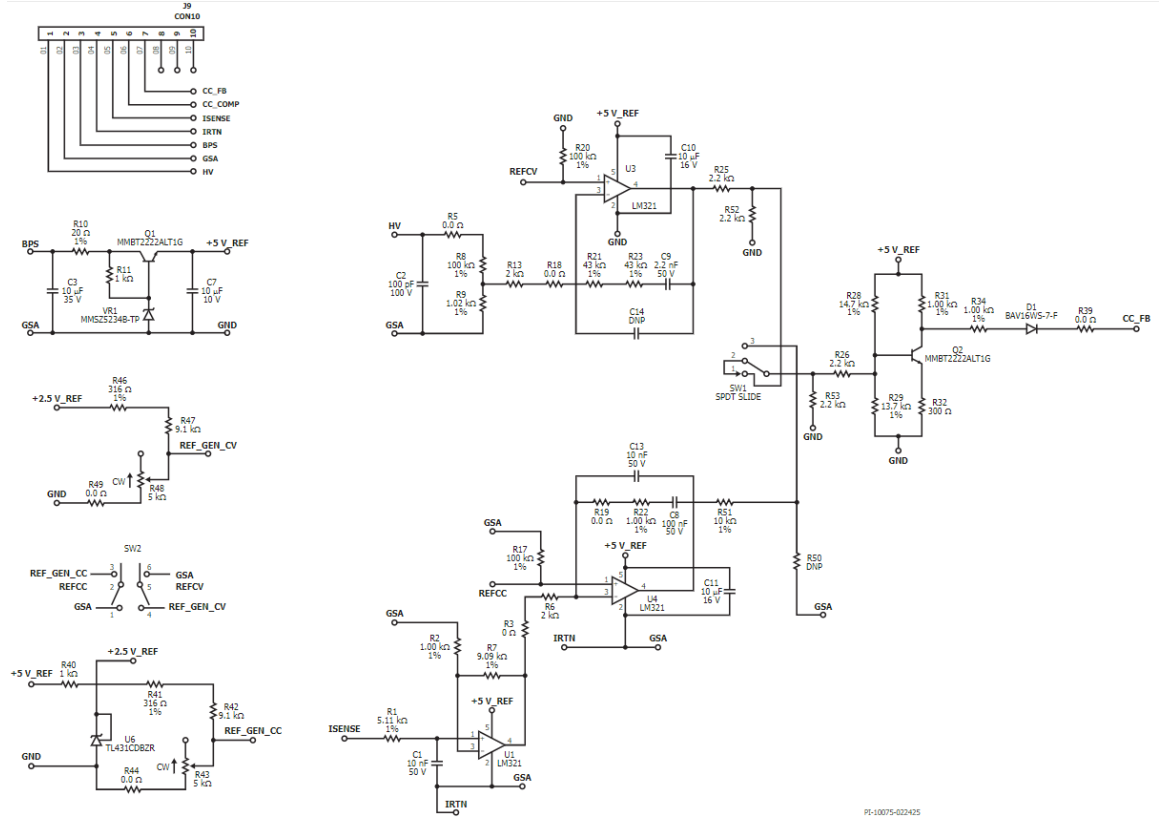

如下圖通過連接器 J9（引腳 3）從 BPS 連接電源。子卡上的模擬電路使用 +5 V 參考電壓。參考電壓由 R10、Q1 和 VR1 產生。柵極箝位齊納二極管 VR1 的典型電壓為 6.2 V。
子板有兩個可變電阻 R43 和 R48。R40 和穩(wěn)壓器 U6 用于產生 +2.5 V。從這個 2.5 V 信號中，使用電阻分壓網絡 R41、R42 和 R43 生成電流控制電路的參考。電位器 R43 被調整為在電源輸出電流為 12 A 時提供約 600 mV 的電壓。R43 兩端的電壓作為電流控制電路的參考。電阻分壓器 R46、R47 和 R48 用于為電壓控制電路生成參考電壓。電位器 R48 被調整為在電源輸出電壓為 60 V 時產生約 600 mV。雙刀雙擲（DPDT）開關（SW2）用于僅將一個參考傳遞給模擬控制電路。當選擇 CV 模式時，R48 兩端的電壓被提供給電壓控制器作為參考。“地”信號被提供給電流控制器作為參考。這種布置防止了 CV 模式下的電流反饋輸入。當選擇 CC 模式時，R43 兩端的電壓被提供給電流控制器作為參考。
電流控制使用運算放大器 U4、電阻 R6、R19、R22、C8 和 C13 實現。電容器 C13 改善了動態(tài)響應，控制器的增益由電阻設置。控制器的輸出電壓在 5 V 到零之間變化。電阻 R51、R50 和 R53 調節(jié)電流控制器對輸出逆變器階段的影響。
電壓控制器使用運算放大器 U3、電阻 R13、R21、R23、C9 和 C14 實現。電容器 C14 改善了動態(tài)響應，增益由電阻設置。控制器的輸出電壓在 5 V 到零之間變化，并通過電阻 R26 驅動晶體管 Q2 的基極。
單刀雙擲（SPDT）開關（SW1）用于僅將一個控制器輸出傳遞到逆變器階段。基于晶體管的逆變器使用電阻 R31、R32、R28、R29、R26 和 NPN 晶體管 Q2 實現。偏置工作點由 R28 和 R29 設置。R34 用于調整逆變器的電壓增益。二極管 D1 確保電流單向流入輔助控制 IC U2 的 FB 引腳。
