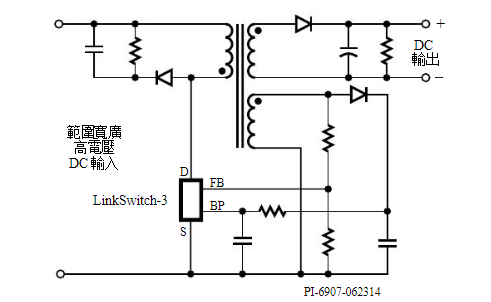

LinkSwitch-3系列轉換器和充電器節能型、精準一次側調節CV/CC切換開關，具有以下特點：免除光耦合器和二次側CV/CC控制電路，簡化CV/CC轉換器設計；可補償變壓器電感公差、輸入電壓變化、電纜壓降和外部元件溫度變化；采用專利微調技術，實現極精確的IC參數公差；頻率抖動功能可降低EMI濾波器成本；可選擇/微調外部電阻器，實現一致的公差；可設定切換頻率，縮小變壓器尺寸；固定最低工作頻率，改善暫態負載反應；具有輸出短路及控制回路故障保護功能；符合全球節能法規；綠色環保封裝，符合RoHS標準。

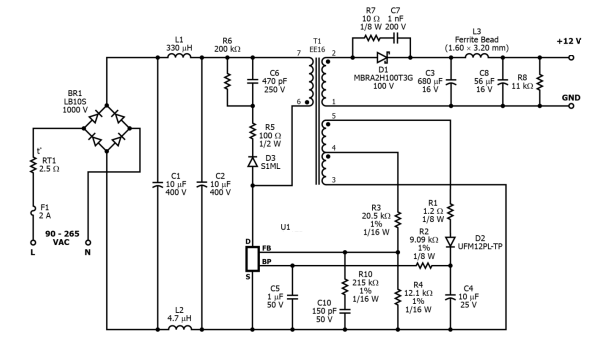

               此開關電源基于PI LinkSwitch-3的LNK6406 恒壓/恒流開關IC設計，拓?fù)浣Y(jié)構為反激式，原邊反饋，12V隔離輸出，設計電流600mA。恒壓/恒流開關IC LNK6407D（U1）在單個IC上集成了電源開關器件，振蕩器，CV / CC控制模塊，以及集成啟動和保護功能。 集成的725 V功率MOSFET，在通用交流輸入應用中提供了足夠的電壓裕量。器件由偏置電路的R1，R2，D2，C4和變壓器T1的偏置繞組組成的電路供電。 電阻R1有助于抑制偏置繞組電壓的振鈴。 電阻器R2限制旁路引腳電流。經整流和濾波的輸入電壓被施加到變壓器T1初級繞組的一端。 T1一次繞組的另一端由U1的內部MOSFET驅動。 由D3，R5，R6和C6組成的低成本RCD鉗位電路，限制了由于變壓器漏抗和輸出走線電感的影響而導致的峰值漏極電壓。保護內部的開關MOS。反饋引腳上的電阻R10和電容C10可改善瞬態響應和輸出電壓紋波測量。 電阻R8提供了一個最小負載來維持輸出穩壓，當空載連接到輸出端時。
