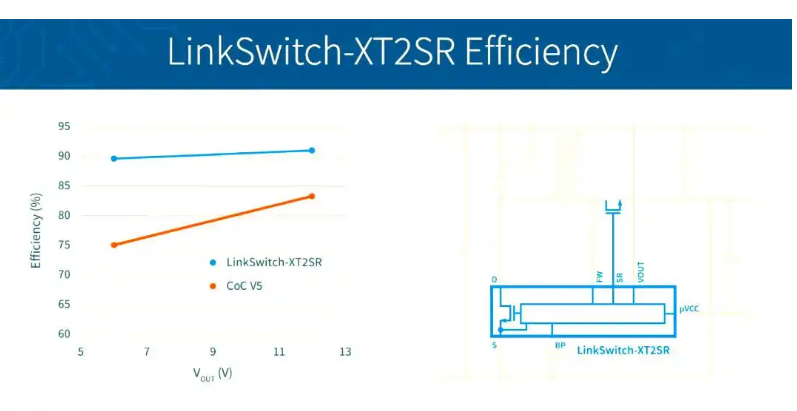

在非隔離設計領域，降壓拓撲結構深受設計師們的喜愛，然而，要實現超高的效率卻是一項不小的挑戰。對于500mA、5V的輸出規格，傳統的降壓拓撲結構效率通常維持在70%左右。此外，降壓拓撲結構在提供超過1A的輸出電流以及實現零空載功耗方面也顯得力不從心。LinkSwitch-XT2SR這款離線、恒壓（CV）非隔離反激式開關IC，專為高電流、5V輸出的非隔離設計而打造。其高達90%的卓越效率，LinkSwitch-XT2SR IC可在規定的300mW輸入功率范圍內為負載提供高達250mW的輸出功率。它能夠在待機模式下實現更多的系統功能，適用于小家電、支持物聯網功能的智能家居和樓宇自動化應用，例如智能鎖、使用傳感器的環境控制以及其它各種工業類應用。

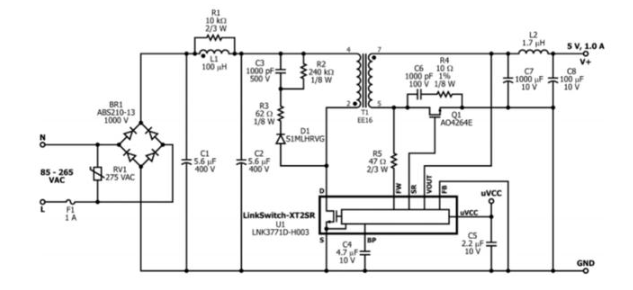

電源是基于LinkSwitch-XT2SR的LNK3771D芯片，輸入電壓范圍85Vac至265Vac,輸出5V/5W的高度集成設計方案。帶SR驅動，內置3.3 V LDO (uVCC),滿負荷下效率不小于87%；在最大電壓265V下的空載損耗低于5mW,工作環境溫度高達50℃,可以自恢復的熱過載保護。按照反激變換的邏輯，通過變壓器一次側蓄能-釋放的循環，在二次側實現穩定的恒定電壓輸出。電壓控制通過反饋引腳的電壓信號，通過控制PWM信號的占空比，實現穩定的恒壓輸出。而PI的這款IC采用的是其獨有的“開/關”控制方式，控制器功耗更低，進而可以實現極高的待機效率和極低的空載功耗特性。
