——兼容替代VAS1086的高精度PWM調光解決方案

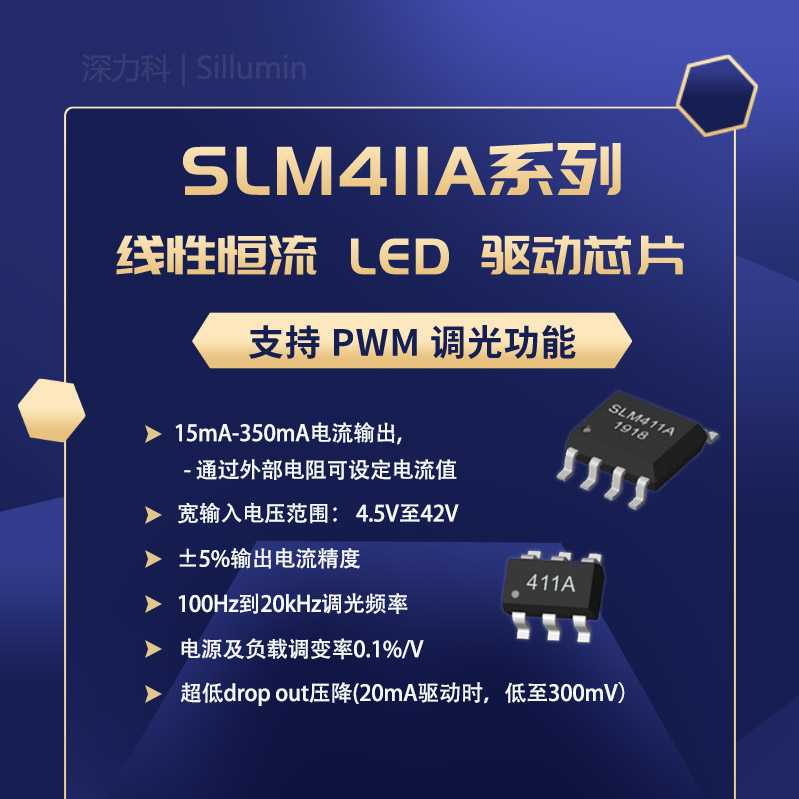

SLM411A系列選型：

SLM411AAC-7GTR：SOT23-6

SLM411ACB-13GTR：SOP8-EP

SLM411ACB-GT：SOP8-EP

一、產品概述

SLM411A系列是專為單通道高精度恒流驅動設計的線性LED驅動芯片，其核心價值在于簡化電路設計的同時保障照明系統的穩定性。該芯片支持4.5V至42V寬輸入電壓范圍，可靈活適配多種電源環境，尤其適合對空間和能效敏感的照明場景（如MR16/G4燈具、廣告背光等）。通過外接單一SET電阻即可實現15mA–350mA輸出電流的精準設定，大幅降低設計復雜度。其100Hz~20kHz寬頻PWM調光能力與1024:1超高調光深度（@100Hz），為光效控制提供工業級解決方案。

二、核心產品特性

精度與能效

±5%輸出電流精度，電源/負載調整率低至0.1%/V

超低壓降特性：300mV@20mA（典型值），顯著降低功率損耗

調光性能

支持100Hz–20kHz PWM信號，避免低頻閃爍問題

1024:1深度調光（100Hz），滿足嚴苛光控需求

可靠性設計

135℃結溫觸發線性降電流過溫保護，無閃爍降功耗

4kV HBM ESD防護，提升系統魯棒性

封裝兼容性

提供SOT23-6及SOP8-EP（帶散熱片）無鉛封裝

三、差異化優勢

極簡BOM設計僅需1顆SET電阻設定電流，對比傳統方案節省≥3個外圍元件，降低PCB占用與故障點。

熱管理革新SOP8-EP封裝的裸露焊盤設計顯著提升導熱效率，結合線性降電流保護，解決緊湊空間散熱痛點。

無閃爍調光體驗寬頻PWM兼容性與線性降流機制協同工作，確保全亮度區間無可見頻閃，符合人眼安全標準。

無縫替代兼容性引腳功能與電氣特性完全兼容VAS1086，支持現有方案快速升級。

四、典型應用場景
