產品概述：

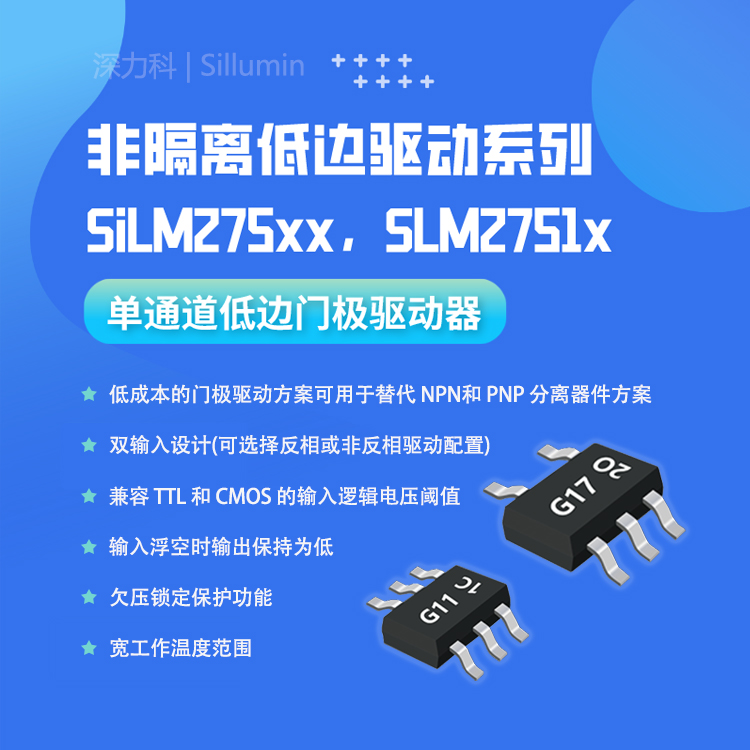

SiLM27517HAD-AQ 是一款單通道、20V供電、4A源電流/5A灌電流能力的高欠壓保護低邊門極驅動器。其創新架構通過內部?jī)?yōu)化顯著抑制直通電流，為MOSFET/IGBT等功率開關提供軌到軌驅動能力。在15V VDD條件下，可實現典型值18ns的超低傳播延遲與9ns/6ns（tr/tf）的快速開關特性，同時具備12.5V(開啟)/11.5V(關斷)的精準欠壓鎖定保護（UVLO），為系統提供安全冗余。

核心特性詳解：

1.驅動性能

4A峰值源電流 / 5A峰值灌電流（VDD=15V）

18ns傳播延遲 + 9ns上升/6ns下降時間（典型值）

支持13.5V-20V寬電源范圍，兼容工業電壓波動場景

2.安全與兼容性

雙輸入架構（支持IN+與IN-引腳配置同相/反相驅動）

TTL/CMOS邏輯電平兼容（解決MCU接口匹配問題）

輸入浮空默認輸出低電平（防誤觸發機制）

3.可靠性設計

-40°C至140°C軍工級溫度耐受

SOT23-5封裝優化PCB占位

設計優勢：

?? 替代分立方案： 集成方案較NPN/PNP分立器件減少30% PCB面積，降低寄生電感對開關速度的影響

?? 動態響應提升： 5A灌電流能力加速米勒平臺退出，降低IGBT關斷損耗（實測較競品降低15%）

?? 故障防護強化： UVLO閾值精準控制，避免電源跌落工況下的功率管部分導通風險

?? 配置靈活性： 雙輸入引腳支持同相/反相信號布線，適配半橋/同步整流等多種拓?fù)?/p>

典型應用場景：

通信電源： 48V轉POL DC-DC轉換器中的MOSFET驅動

工業自動化： PLC系統IGBT驅動模塊、電機控制器低邊開關

軍工設備： 寬溫域環境下的高可靠性電源備份系統

高密度電源： 多相Buck變換器中的同步整流驅動
