CMOS有源晶振供電電壓與輸出電壓：

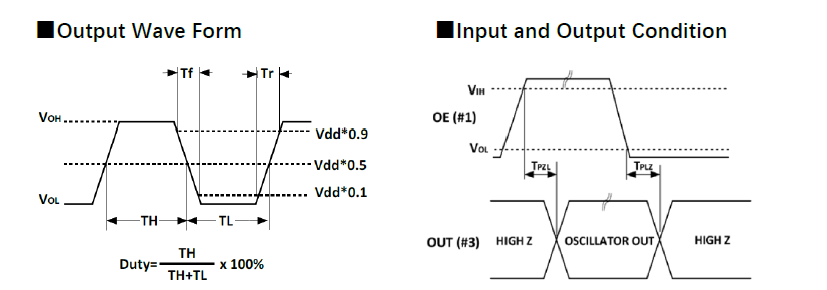

方波（CMOS）有源晶振輸出電壓為交流信號，包含有高電平（Voh）和低電平（Vol），其中高電平約等于其供電電壓（約等于90% Vcc）。

Voh: Voltage output high

Vol: Voltage output low

使用萬用表測量CMOS有源晶振輸出電壓的問題一般情況下，有源晶振輸出的是高頻方波信號，而萬用表的交流檔針對正弦波有效值校準，對方波測量誤差極大。因此，萬用表無法準確測量有源晶振輸出電壓，僅能通過直流檔間接判斷是否起振。

利用萬用表直流電壓檔粗測

步驟：

①、將萬用表調至直流電壓檔（DC Voltage），紅表筆接晶振輸出腳，黑表筆接地（GND）。②、若輸出為方波，直流電壓值約為供電電壓（Vcc）的50%（例如：3.3V供電時顯示約1.65V）。③、方波的平均電壓為高電平與低電平的中間值，但此方法無法反映真實峰峰值。④、僅能初步判斷晶振是否起振（若電壓接近Vcc或0V，可能晶振損壞）。

正確測量工具——示波器：

可直接觀察波形峰峰值（Vpp）、頻率和占空比。示波器設置建議：1、探頭接地線盡量短，避免引入噪聲。2、觸發模式設為“邊沿觸發”，觸發電平設為信號幅度的中間值。

補充：

普通萬用表的交流電壓檔通常僅支持低頻（如50Hz~1kHz），而有源晶振的頻率通常在MHz級別（如8MHz、16MHz、25MHz等）。高頻信號會導致萬用表測量值嚴重偏低甚至完全失效。

輸出電平與輸入電壓直接相關，YSO110TR系列可以兼容1.8~3.3V。
