好的電源不僅要有好的參數設計，還要有好的PCB布局布線，甚至后者更重要，原理圖大差不差，按照Demo設計不會差太多，但是同一份原理圖，不同的Layout設計，電源性能可能會相差甚遠。

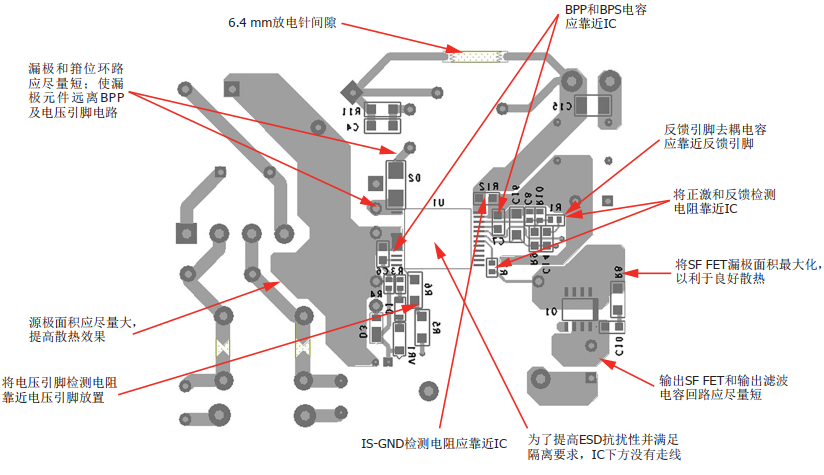

單點接地在輸入濾波電容與連接源極引腳的銅鉑區域使用單一接地點。控制地與功率地盡量分開走。
初級環路面積連接輸入濾波電容、變壓器初級及IC的初級環路面積應盡可能小。所有的電源設計都是一樣的，環路面積盡量小，可降低EMI。
初級箝位電路箝位電路用于限制開關在關斷時漏極引腳的峰值電壓。在初級繞組上使用RCD箝位或一個穩壓管外加一個二極管箝位均可實現。
為改善EMI，從箝位元件到變壓器再到IC的連接走線應保證最短，寬度盡快粗。
散熱注意事項源極引腳都從內部連接到IC的引線框架，是器件散熱的主要途徑，源極引腳都應連接到IC下的鋪銅區域，所以源極面積應盡量大，提高散熱效果。
旁路電容初級旁路和次級旁路引腳電容必須分別直接靠近初級旁路-源極引腳和次級旁路-次級接地引腳放置，與這些電容的連接應采用短走線方式。一般來說高頻小電容最靠近pin腳放置，大電容依次放置。
敏感電路或器件應盡量遠離干擾大的走線和過孔，如反饋、sense、參考線等。
