說到高效電源設計，大家對Power Integrations（簡稱PI）的Inno系列應該不陌生了。 從InnoSwitch3到InnoMux系列，PI一直走在集成度、效率、功率密度的最前線。 2025年，PI又放了大招——全新的Inno系列新品正式發布了！ 這次真的是體積更小、效率更高、應用更靈活，適合做快充、適配器、LED驅動、高端消費電子電源等等。
今天就給大家用“人話”盤一盤。

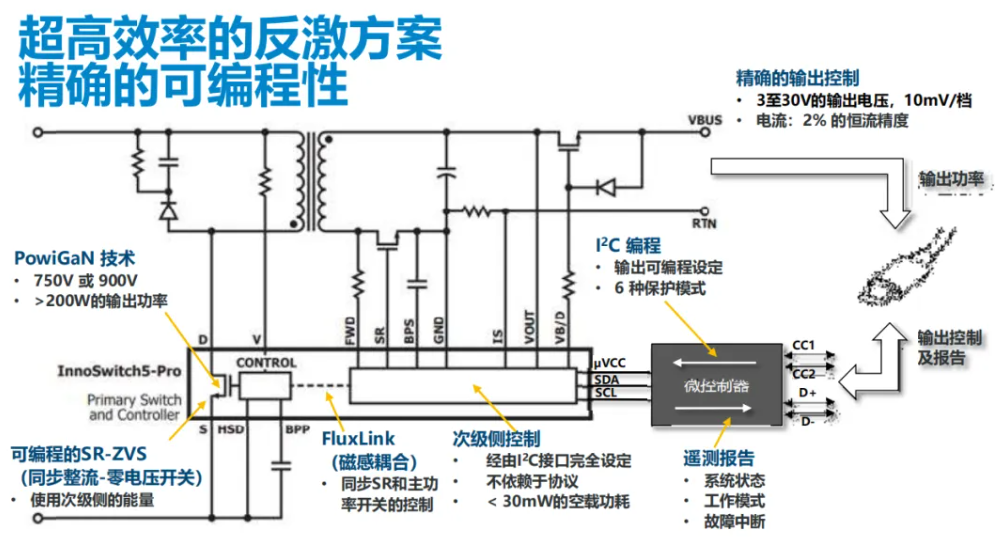

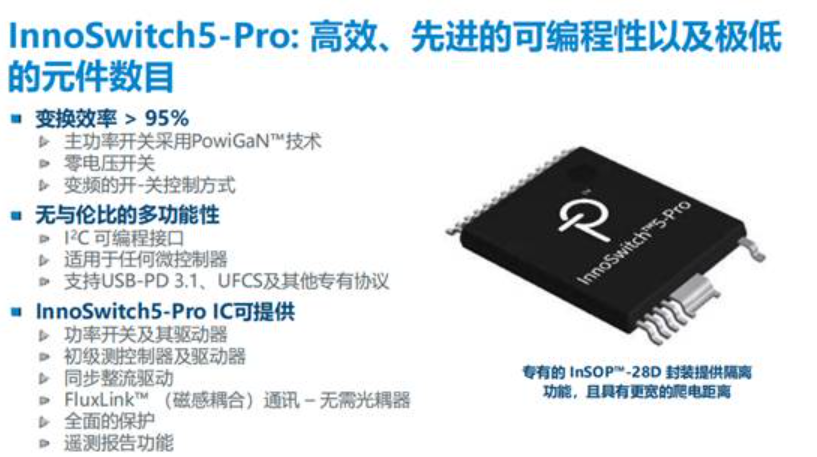

?? InnoSwitch5-Pro（GaN版升級）
內置PowiGaN™開關器件，極高頻率工作，效率輕松上95%+。
支持可編程輸出，一顆芯片搞定多協議快充（PD3.1、PPS、高壓快充都沒問題）。
多端口管理，直接支持雙口、三口的智能功率分配（PPS超方便）。
尺寸更小，適配最新的USB PD 240W標準，做1C1A小體積充電器輕輕松松。
一句話總結：“一顆搞定快充世界。”
ZVS與GaN（氮化鎵）相結合，能為電源注入神奇魔力。開關損耗幾乎為零，并且我們可以利用GaN的低導通損耗來實現超緊密的適配器布局，其元件數量遠少于非對稱半橋(AHB)電路或有源鉗位方案。

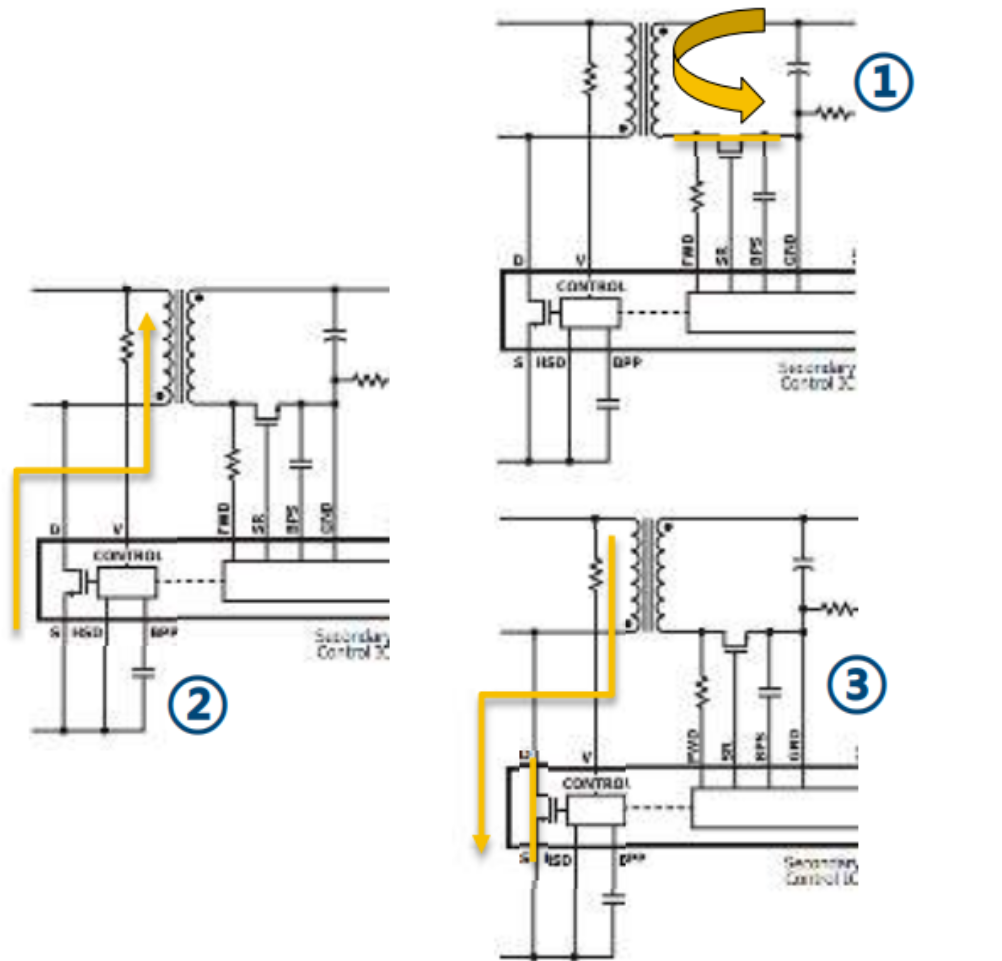

第一步是在下一次功率管開通前，次級側的整流管SR FET先開啟，能量從次級側傳輸?shù)阶儔浩鳎坏诙绞顷P(guān)閉整流管，因?yàn)槌跫?jí)側電感的續流，可以將功率管的DS之間的電荷泄放，從而使Vds為零；第三步則是正常開啟功率管，從而實現了零電壓開啟的目的

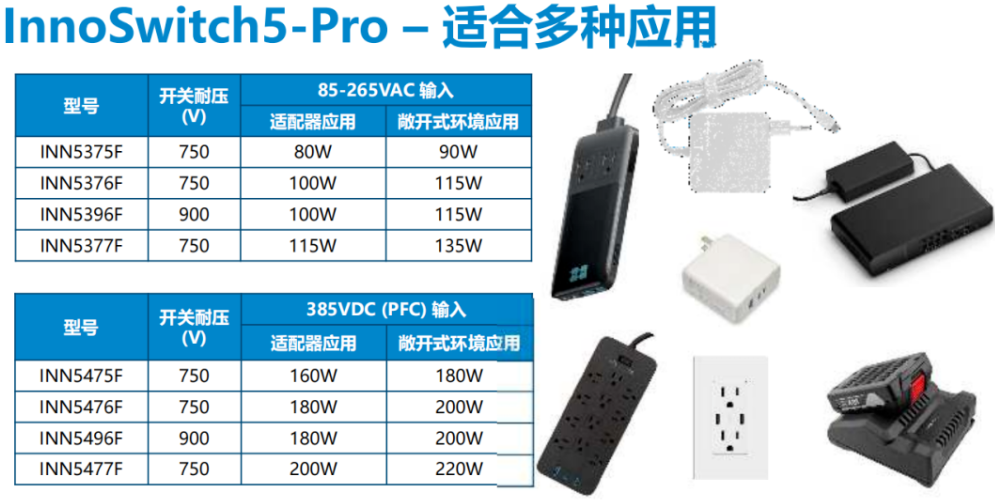

65W/100W/140W超薄快充（1A1C、2C）、桌面級多口電源適配器、智能電視電源板、一體化LED控制系統、智能家居中央供電模塊
不管是做便攜的、還是做大功率的，只要你追求小、追求高效，Inno系列都有對應方案。
InnoSwitch5-Pro樣品做了個100W快充，板子面積比上一代小了約30%，效率滿載能跑到95.5%，滿血PD3.1輸出沒壓力。 超輕松通過了熱測試，外殼溫升明顯更低。
2025年的PI Inno系列可以說是真正做到了“集成+智能+高效”三位一體。 特別是面對今天這么卷的快充、消費電子市場， 要想拿到更高效率、更小體積、更少開發時間，PI的Inno新品一定值得一試。
