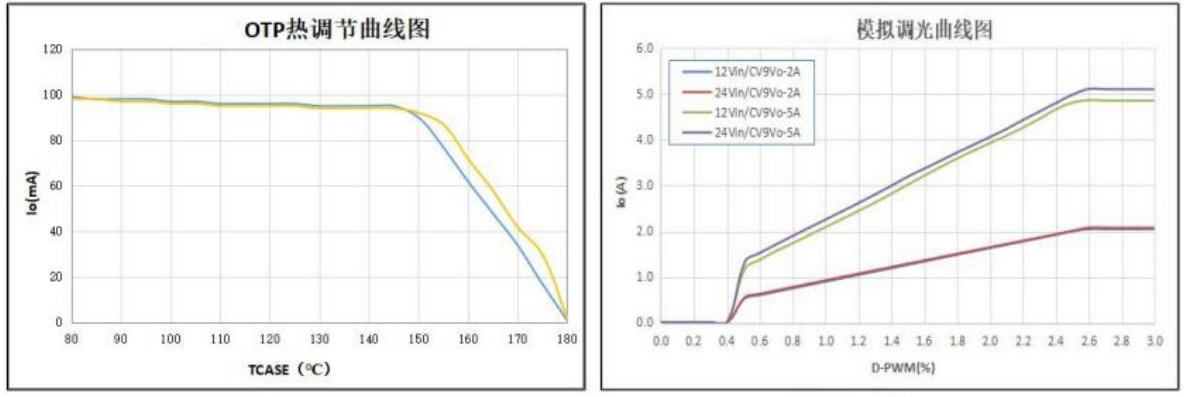

CS1200X 系列是一款外圍電路簡單的降壓型平 均電流檢測模式的 LED 恒流控制器，輸入電壓最高 支持 100V 電壓范圍，輸出電流可調，支持一顆或 多顆串聯 LED 應用的非隔離式大功率恒流 LED 驅 動領域。 芯片開關頻率可變，最高支持 1MHz。采用平均 電流檢測模式實現輸出恒流。芯片通過 DIM 引腳 復用的方式可以實現 LED 開/關、模擬調光和 PWM 調光功能。 芯片內部集成了 LDO，過溫調節等功能，減小 了外圍電路元件數量并提高了系統的可靠性。 CS1200X 系列采用了 SOT23-6L 封裝

應用與投影儀LED驅動大功率手電筒LED汽車照明

LED車頭燈

LED汽車大燈

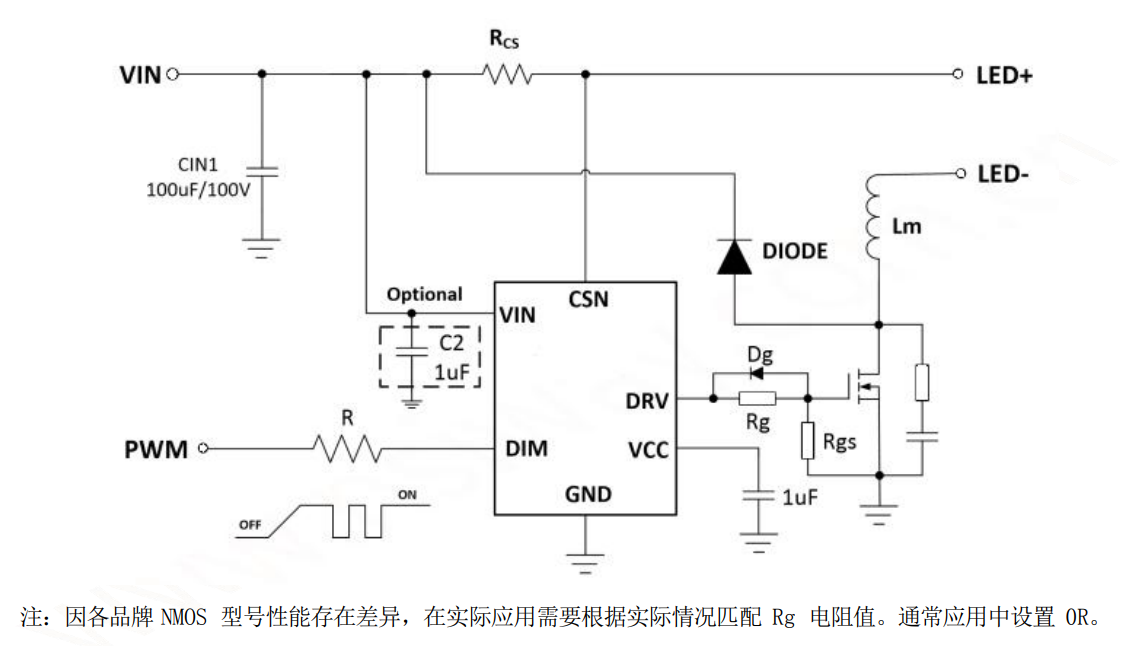

應用電路圖
