LinkSwitch-XT2通過集成高壓MOSFET和控制電路,實現了高集成度和高可靠性。其主要特點包括低待機功耗、寬輸入電壓范圍、內置保護功能(如過溫保護、短路保護等),以及簡單易用的設計。此外,該器件支持多種拓撲結構,如反激式、降壓式等,能夠滿足不同應用場景的需求。產品的優勢在于其高度集成化的設計減少了外部元件數量,降低了整體解決方案的成本,并提高了系統的穩定性和可靠性。

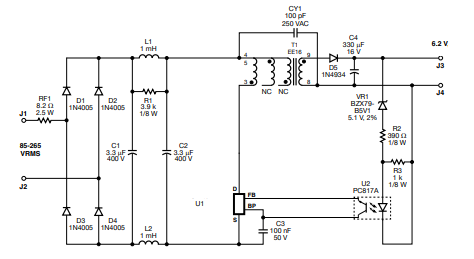

電源輸入為85V到265Vac,輸出6.2V±7%、電流500mA,額定點(輸入電壓115VAC和230VAC)時,效率大于81%,全輸入電壓范圍內空載損耗小于50mW,6.2V輸出紋波小于150mV,所用控制芯片為LNK3604P。LNK3604P (U1)利用 流入到反饋引腳(FB)的電流進行“丟”開關周期操作來 調整輸出電壓。如果輸出過載且在50ms內沒有反饋信號 (<49 µA的電流),則U1進入自動重啟動工作模式。在 自動重啟動模式,如果在50ms的開關使能時間內沒有反 饋信號,MOSFET開關在每800 ms內開關50ms。對于輸出功率小于2 W的應用(使用偏置繞組時可達2.5 W),LinkSwitch-XT2的設計可以在沒有初級箝位電路(Clampless)的情況下安全工作,這極大地減少了元件數目并降低了整個系統的成本。
