IGBT驅動關斷異常,導致管子反開炸管

今天測IGBT雙脈沖,用的英飛凌IKY100N120CH7,第一段脈沖30us,沒想到直接跑到216A,關斷的時候驅動出現了震蕩導致管子還沒關透就直接又開了,然后直接電流激增,導致炸管了,第一段是整體波形,第二段就是關斷時候出現的一場波形,第一張是驅動電路

全部回復(6)
正序查看
倒序查看
#回復內容已被刪除#
2
mwxpk
LV.4
3
03-24 10:26

又是賣元件教你的?一個簡單的事,你搞的自己都不明白,畫那么多電阻干嗎?你看我的變壓器驅動圖,只要你前面波型正常,igbt就串個電阻試機也不會炸。還有新手新活都要有調壓,控流措施,一點點加電壓。直到正常。

0
回復
liurihua
LV.4
4
04-25 10:56

驅動做的太復雜了

簡單點,電感感量注意一下就可以

0
回復
藍杰
LV.4
5
05-17 15:19

R189是個什么鬼?

0
回復
05-17 20:56

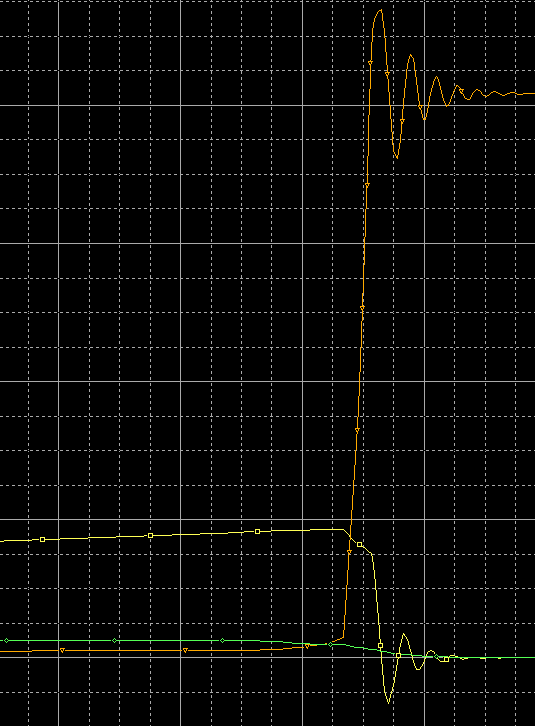

感性負載關斷就是這樣,這個圖只在仿真見過,而且,仿真這么高電流時還會反復報錯。

IGBT關斷延時約350ns,符合圖上效果。

0
回復
05-20 17:56

這種實際波形非常難得,沒有足夠的條件很難捕捉,

令人驚嘆的是orcad仿真波形竟然和實際崩潰狀態基本相同,但仿真結果中的這些危險特征很容易被忽略,遠不如實際的IGBT炸機讓人印象深刻
