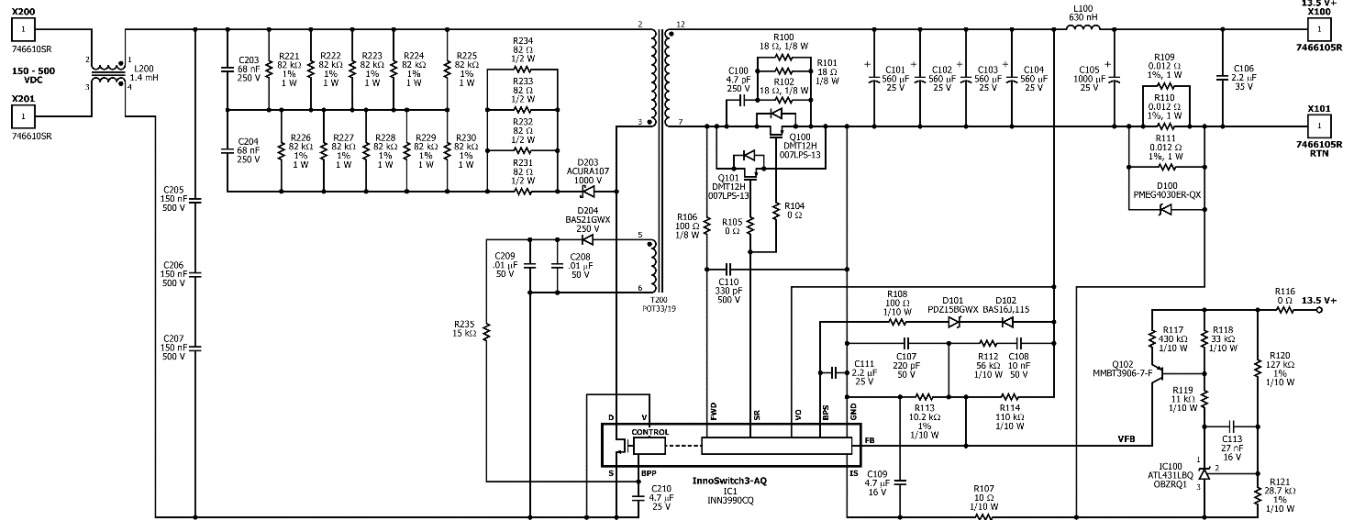

精密電壓調節（PVR）電路 8 PVR電路通過使用具有高精度參考電壓的外部誤差放大器（ATL431）來控制FB引腳，從而改善輸出電壓調節。PVR向INN3990CQ的FB引腳注入直流偏置電流，以減少輸出端的直流誤差。ATL431誤差放大器網絡放置在輸出濾波電感L100和電流檢測電阻R109至R111之后，以補償電壓降。 選擇ATL431LIBQDBZRQ1是因為其在溫度變化范圍內具有高精度和穩定性。通過分壓器R120和R121檢測輸出電壓。這些電阻值的選擇使得在額定輸出電壓下，INN3990CQ的REF引腳上的電壓等于2.5V的參考電壓。INN3990CQ根據縮放后的輸出電壓與其內部參考之間的差異，吸收與陰極電流成比例的電流。 陰極電流的大小影響注入FB節點的電流量。
電容器C113降低了PVR電路的帶寬，使其僅校正直流誤差。電阻器R118和R119為Q102提供基極電流路徑，并為INN3990CQ0提供偏置電流。與R117一起，這些電阻的值被選擇為使INN3990CQ和Q102遠離飽和狀態，并在負載瞬態期間為基極和陰極電流的擺動提供足夠的余量。在正向工作區域運行時，可以解釋為Q102作為可變阻抗并聯在上反饋電阻R114上。
BPP下拉電路在某些情況下，DC-Link電容器在關機時未完全放電，表現為DC鏈路中的殘余電壓。這種殘余電壓可能作為非單調輸入出現在INN3990CQ中，導致在上電時出現不確定狀態。 當輸入電壓低于20V時，會發生這種情況，這會導致內部電流源無法穩定地為BPP電容器充電。當輸入電壓低于20V時，下拉電路將BPP電壓鉗制在3.1V以下。當輸入電壓在20V到23V之間時，
IC200的BPP引腳被下拉，當輸入電壓在26V到29V之間時釋放。從23V到26V之間的3V是建議的BPP下拉和BPP釋放之間的滯后電壓。 比較器IC201 TLV6700QDSERQ1是一個低靜態電流窗口比較器，具有內部溫度穩定的400mV參考電壓。電阻器R200至R204作為連接到IC201的INA+引腳的分壓器，用于檢測輸入電壓。二極管D200和R205是滯后組件，用于在IC200的BPP被釋放后向R204注入額外電流。如果IC201的INA+引腳處的電壓小于400mV，則比較器IC201的OUTA被拉低。
