42 kHz的開關頻率使得使用一個簡單的EMI濾波器即可滿足國際上EMI標準的要求，而無需使用Y電容。

LinkSwitch芯片如何優化以提升充電器效率至90%？

輸入電容容量不夠會在輸出端引起紋波增大，同時效率也會降低

電阻R2和電容C2可以部分地實現對漏感電壓尖峰的濾波，進而減小誤差

在DC低端使用LinkSwitch的具有近似恒壓／恒流(CV/CC)輸出特性的典型充電器電源。

提供一個具有成本效益的替代線性變壓器的充電器和適配器，同時提供通用輸入范圍和高能源效率的額外好處。

RCD吸收那里為啥要串一個100歐姆的電阻呢？

LNK520的電源電路確實很簡單，外圍器件很少，小功率電源應用性能還是很棒的。

與線性穩壓電源相比，其功耗可降低70％。非常適合用來設計充電器。

通常將LinkSwitch設計在不連續模式下工作，在空載或輕載的情況下，芯片的功耗隨開關頻率的降低而降低。

適當選取電阻R1的阻值，在最低輸入電壓情況下輸出電壓VOUT達到所要求的穩壓值

65的效率好感人。還不如一個工頻變壓器可靠。

電壓范圍內效率高于65%，個人認為效率不是很高

5.5V現在用的不多，但是穩定需求很高

LinkSwitch通過監測初級側的偏置繞組電壓實現完全在初級側實現輸出恒壓和恒流的控制，極大簡化了次級電路。

LinkSwitch系列產品設計用于提供無損零交叉信號生成,并支持降壓、降壓-升壓和反激式拓撲結構

利用諧振電容參與主電路的諧振變換特性，改善了變換器的動態響應速度

采用原邊控制方式，無須光耦和副邊電流控制電路，實現隔離恒流輸出

降壓式變換器拓撲結構，最小直流輸入電壓輸入電容的值應足夠大才能滿足標準

通過調整使能與禁止開關周期的比例，可以調整輸出電壓

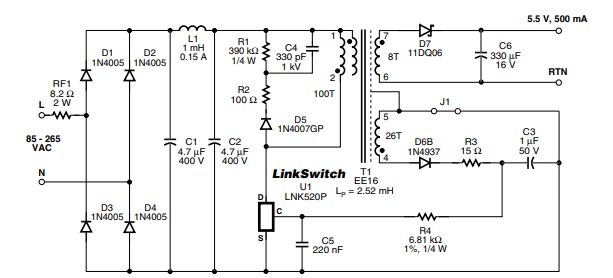

二極管D5、電容C4和R1及R2組成了初級箝位網絡，用于限制由漏感造成的峰值漏極電壓。電阻R2允許D5使用一個慢速、低成本的整流二極管來限制在U1導通時流經D5的反向電流，為什么要有反向電流？

需在電源輸出端添加一個假負載電阻或將偏置繞組的負載提高到大于電源最大功率

當有電流通過一個外部電阻提供給初級旁路引腳時，一個分流穩壓器會將初級旁路引腳電壓箝位

電路設計時，電容C4的容量需要足夠大，以吸收漏感能量并降低漏極電壓的峰值

非線性負反饋電路的非線性特性，使得調節管自動處于飽和區邊緣，可以有效的降低了電路自身和外接的射頻干擾

用做電源適配器時，LinkSwitch工作在恒壓區，可為負載提供穩定的電壓，此時恒流區用來提供過載保護及短路時的自動重啟動保護。

當主輸出為正輸出而輔助輸出為負輸出時，輔助輸出則必須以輸出返回端作為電壓參考

做電池充電器時，LinkSwitch工作在恒流區，充電完畢自動轉入恒壓區。

在非連續模式下，當功率MOSFET關斷時，已存儲在高頻變壓器中的能量就轉換為次級輸出。

如果不需要次級電流檢測，ISENSE引腳應連接至次級接地引腳
