Inn5375是一款高效率、可數字控制的反激式開關IC，采用了創新的次級側控制方式，無需額外使用高成本的專用高壓開關即可實現零電壓開關（ZVS），效率超過95%。具有I2C可編程接口，適用于任何微控制器（MCU），通過MCU可支持USB-PD 3.1、UFCS，以及其他專有協議。
g主控IC具有零電壓開關（ZVS），采用先進的SR場效應管控制，無主動式箝位要求，支持非常寬的輸出電壓范圍3v至30v，無損輸入線電壓傳感在二次側自適應CCM/ZVS控制，使ufc協議的CC精度<2%

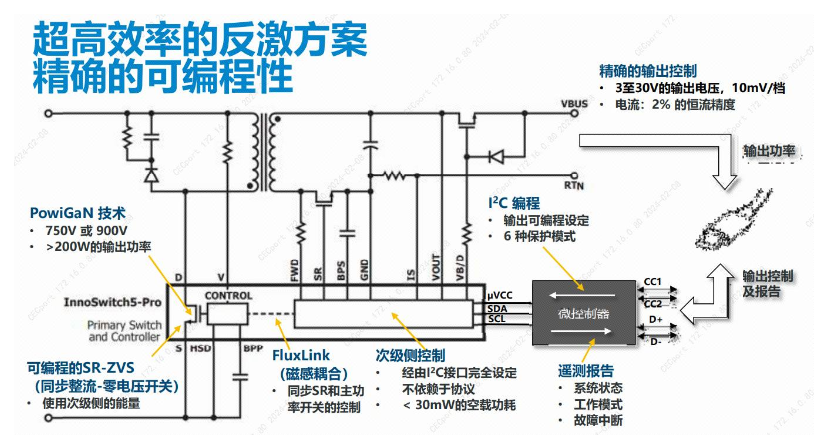

電路設計拓撲結構及功能如下圖

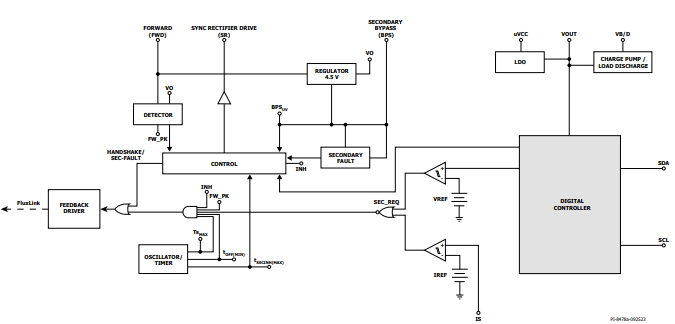

次級控制器框圖
INN5375開發設計的電源，85V ~ 264V輸入，開關頻率90kHz ~ 110kHz，功率支持100 W，支持軟啟動。

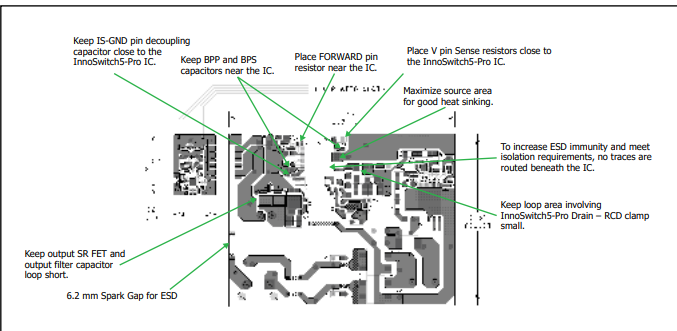

在PCB設計的時候，適當的元件放置和初級和次級電源電路的小環路區域有助于最大限度地減少輻射和傳導EMI。應注意實現一個緊湊的環形區域。在初級RCD箝位電路中，電阻與二極管串聯有助于振鈴，從而有助于抑制emi。與初級偏置繞組串聯的電阻器有助于減少輻射的EMI。共模扼流圈通常需要在電源的輸入端充分衰減共模噪聲。然而，同樣的性能可以通過在變壓器上使用屏蔽繞組來實現。屏蔽繞組也可以與輸入端的共模濾波器電感配合使用，以提高傳導和輻射的電磁干擾邊際。調整SR開關RC緩沖器分量值有助于降低高頻輻射和傳導電磁干擾。
