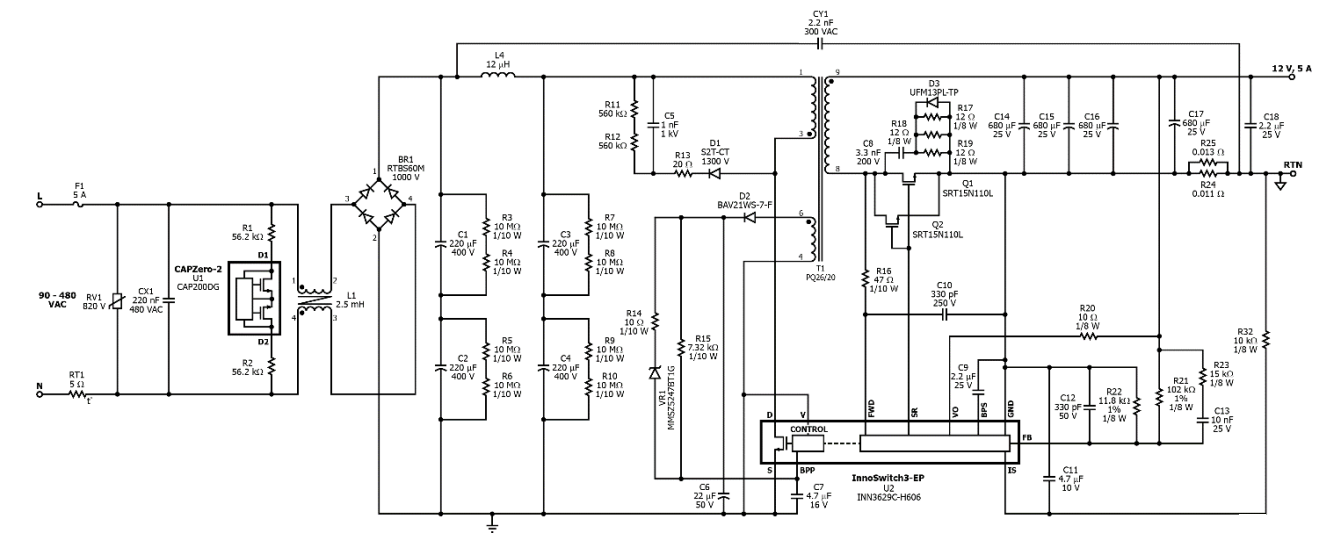

由二極管、電阻和電容C8組成的低成本RCD鉗位限制了關斷時U1的峰值漏極電壓

InnoSwitch3-EP完全符合安全和法規要求，具備滿足加強絕緣要求的隔離機制，隔離電壓高達4000VAC。

反激變換器中，變壓器起著電感和變壓器的雙重作用，因而變壓器磁芯處于直流偏磁狀態，為防磁飽和因此要加入氣隙。

防止磁芯飽和不僅只有開氣隙一種方法，另外一種是增加磁心的體積;不過通常設計時空間已經限制了磁芯的大小。

濾波器前端CAP200DG器件在工業電源產品主要起什么作用，是吸收電磁干擾高頻嗎？

RCD吸收電路，是反激電源采用的最普遍的吸收電路。

是的，吸收脈沖電壓，保護器件。

變壓器設計的重點，氣隙的重要性，避免飽和

所以實際設計中開氣隙的方法應用的比較多，這兩種方法都可以使磁心的磁滯回線變得“扁平”。

工業電源的開發需要注意安全及保護機制，

工業電源中的高功率密度和效率是如何平衡的？

這樣對于相同的直流偏壓，就降低了工作磁通的密度。

為了減少漏感，目前最好的、工藝最簡單的繞制方法是初次級交錯繞法也就是大家常說的三明治繞法。

InnoSwitch3-EP在整個負載范圍內表現出卓越的高效能運行能力，采用了先進的PowiGaN技術。

同時提供多種安全功能，包括SR FET柵極開路檢測和自動重啟保護等來保證電源的可靠性。

各開關周期在初級功率MOSFET的漏極電流達到器件的電流限流值時終止

通過使用更大的變壓器匝數比，提高可靠性，并減小輸出二極管的電壓應力

這種電流檢測方式屬于間接測量，避免了直接測量電流可能帶來的復雜性和高損耗

電容可以在尖峰發生時提供瞬態能量緩沖，確保FWD引腳的電壓保持在安全范圍內

采用缺省引腳及引線的封裝，可提供更大的漏極爬電距離

初級側恢復工作后， 將默認進入啟動狀態， 并嘗試檢測來自次級側的握手脈沖

自動重啟動功能在短路及開環電路故障狀況下可將輸出功率降低84%以上

當旁路電容對旁路引腳充電到閾值時，器件開始開關并正常工作

電容C11和電阻R32的組合能夠有效抑制高頻干擾信號，使進入IS引腳的信號更加純凈

隔離反擊對適配器有什么影響

適配過程中傳輸曲線是怎么樣發生變化的

有沒有具體的傳輸曲線來描述這個變化

隔離反沖會帶來能量損耗么

電容C11和電阻R32構成RC濾波器，可以濾除IS引腳上的外部噪聲

輸出電流流過監測電阻R24和R25時，會在其兩端產生電壓降。通過測量這個電壓降，可以計算出輸出電流的大小
