LNK3209適合降壓或非隔離反激式應用，通過AEC-Q100認證也可以用在汽車領域。

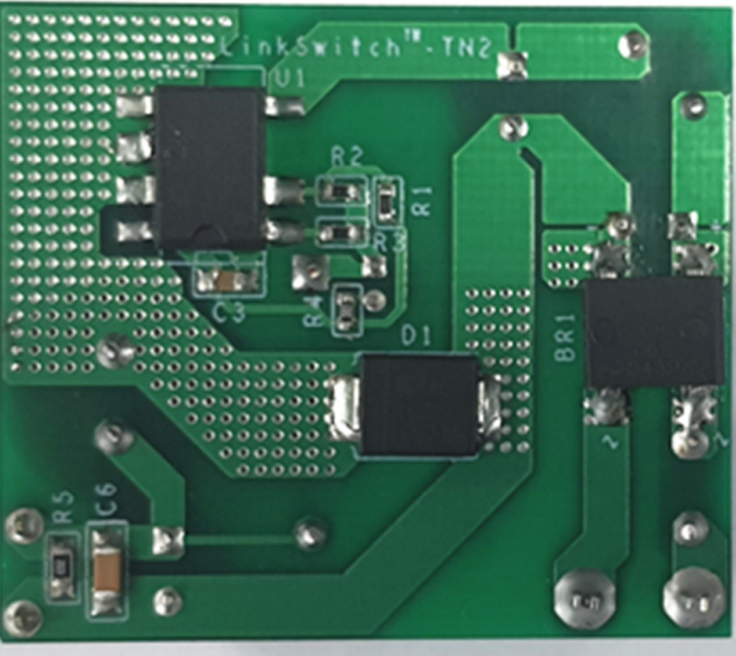

PCB板子可以在設計緊湊，縮小產品的尺寸?？雌饋磉€是不錯的。

使用LinkSwitch-TN2電源直接從高壓母線為輔助系統供電，這樣可以降低對傳統12 V分布式電源軌的要求，節省成本。

Lnk3209控制器基于on /OFF控制，通過響應施加到FEEDBACK (FB)引腳的信號跳過周期來實現調節輸出。

器件都包含一個725V功率MOSFET、振蕩器、在輕負載下效率最高的開/關控制和用于自偏置的高壓開關電流源。

非隔離的方式簡單高效

還將頻率抖動、快速(周期對周期)電流限制、滯后熱關閉以及輸出和輸入過電壓保護電路集成到一個單片集成電路中，簡化電路。

這種表面貼裝器件不需要散熱片，只需要很少的外圍元件，而且占用的PCB面積非常小。

緊湊的表面安裝組件可通過自然對流冷卻而不需散熱器,因此具有極低的器件電容和熱損耗。

怎么樣確保非隔離轉換過程中的能量損失

該器件集成了一個725 V功率MOSFET并且其靜態消耗電流小于75 µA，功耗很小。

有相關的溫升測試數據分享嗎？

還是不理想，把那個貼片二極管也集成進去才好。

如何進一步優化LNK3209控制器的輸出效率？

節能降耗主要的表現形式是減少能量在轉換過程中損失和能量的散發。PI的很多芯片有EcoSmart技術來節能。

器件散熱，在一些小功率電源中，線路板走線也可兼散熱功能，其特點是走線盡量寬大，以增加散熱面積，并不涂阻焊劑，有條件可均勻放置過孔，增強導熱性能。

雖然MOS芯片的散熱可以通過增加散熱片的方式進行補償，但是散熱片的體積和大小也是影響開關電源整體設計

輸出電壓、輸出功率以及效率主要影響的是MOS芯片的ID電流大小以及MOS芯片工作時功耗散熱的能力。

通過在滿足ID電流的基礎上盡量選擇更小RDS的MOS芯片，以滿足MOS芯片散熱方面一定的裕量。

至于散熱片的尺寸大小，在選定了MOS芯片之后，芯片的規格書上一般都會有推薦的體積大小。

控制引腳開始根據控制電路所吸收的供電電流的大小進行放電

電源效率可以到71%以上，續流二極管損耗有多少，如何進一步提高呢

選擇合適的二極管型號和參數是非常重要的。通過選擇合適的反向恢復時間和正向壓降，可以降低二極管的導通和開關損耗。

二極管也會存在一定的損耗，二極管的損耗主要包括導通損耗和開關損耗兩部分。

導通損耗是指二極管在導通狀態下的功率損耗，通常由二極管的正向壓降和導通電流決定。

開關損耗則是指二極管在開關狀態下由于開閉過程中的導通和斷開導致的功率損耗，通常由二極管的反向恢復時間和開關頻率決定。

合理布局電路和降低開關頻率也是減小二極管損耗的有效方法。

合理設計散熱系統和降低工作溫度也可以有效降低二極管的損耗，提高其性能和可靠性。

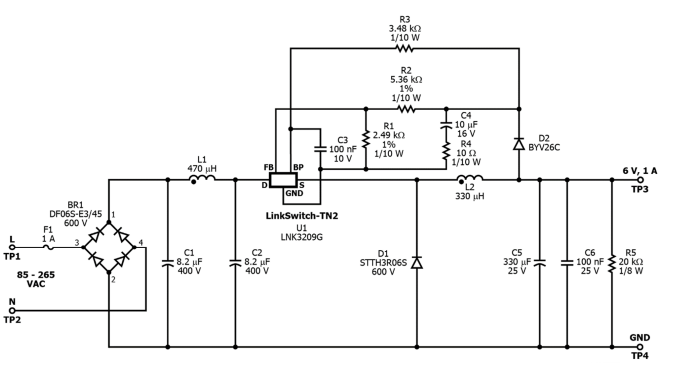

電源效率最大只有71%，6V 1A的輸出，那么至少有1.8W左右熱量，這個器件最好有設計專門的散熱通道

對于用低成本的可控硅前沿相控調光器提供輸出調光的要求，需要在設計時進行全面權衡
