在大功率電源或者各種控制系統中，或多或少都需要設計一個小功率輔助電源，一般這個電源都會選擇反激拓?fù)鋪磉M(jìn)行設計，反激電源雖然最常用的電源拓?fù)?，但是在每次設計的時候都需要重新手動計算一次就非常的麻煩，有些工程師可能會有EXCEL計算表格來進行輔助計算，但是對于大部分新入門的工程師來說很多時候只能手算，這樣就比較耽擱時間，另外計算還容易出錯。

為了方便工程師進行電源設計，PI推出了在線計算軟件PI Expert來輔助工程師。

在設計時只需要輸入設計所需要的電壓范圍、輸出功率大小、開關頻率、是否隔離等信息PI Expert就可以引導工程師完成一個反激電源的設計，十分的不方便。

PI Expert在PI的官網就能找到，該軟件可以脫離互聯網使用，對于工程師來說使用是十分的便利的。

設計實例

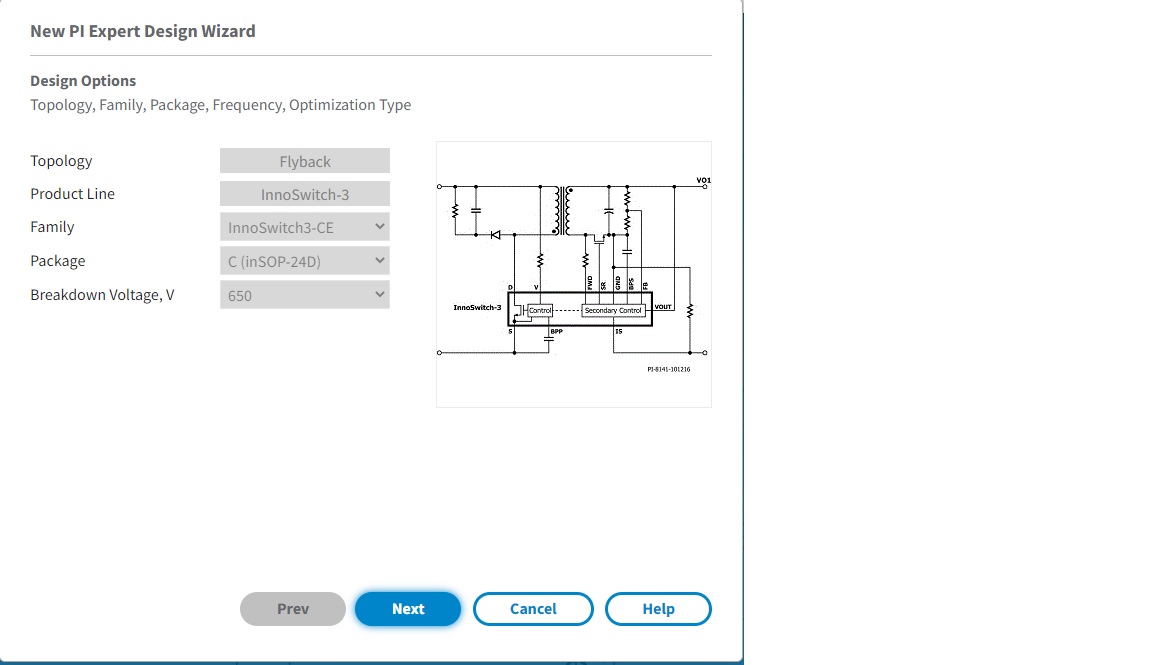

第一步：灰色部分為不允許修改部分

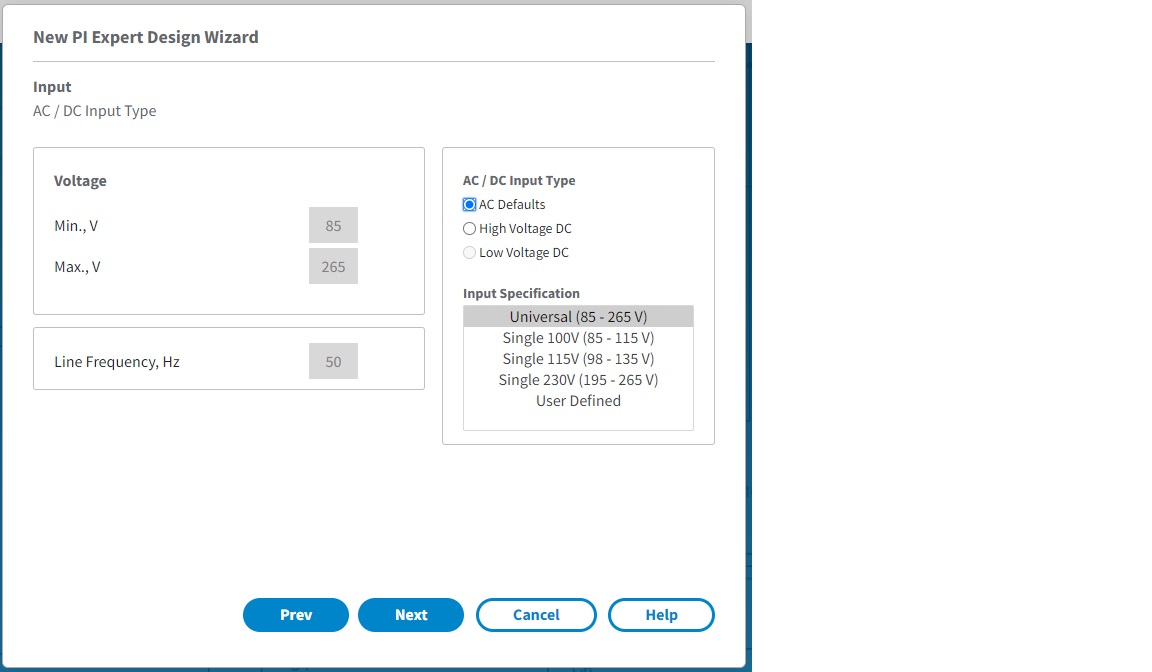

第二步：右邊框部分可以選擇電壓輸入范圍

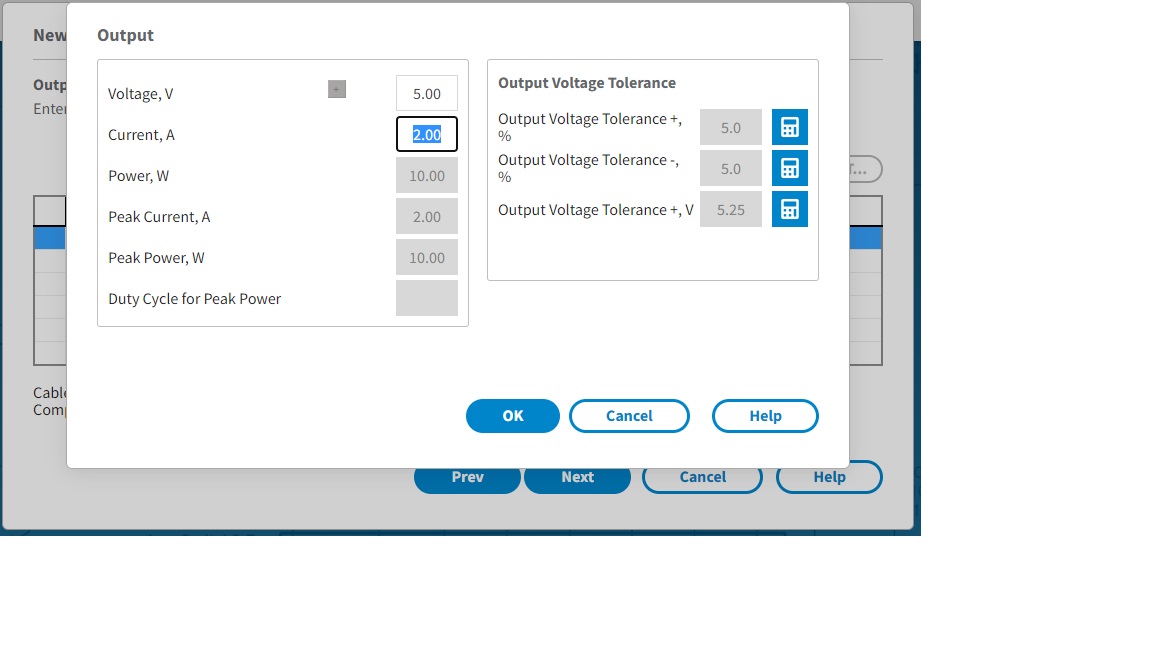

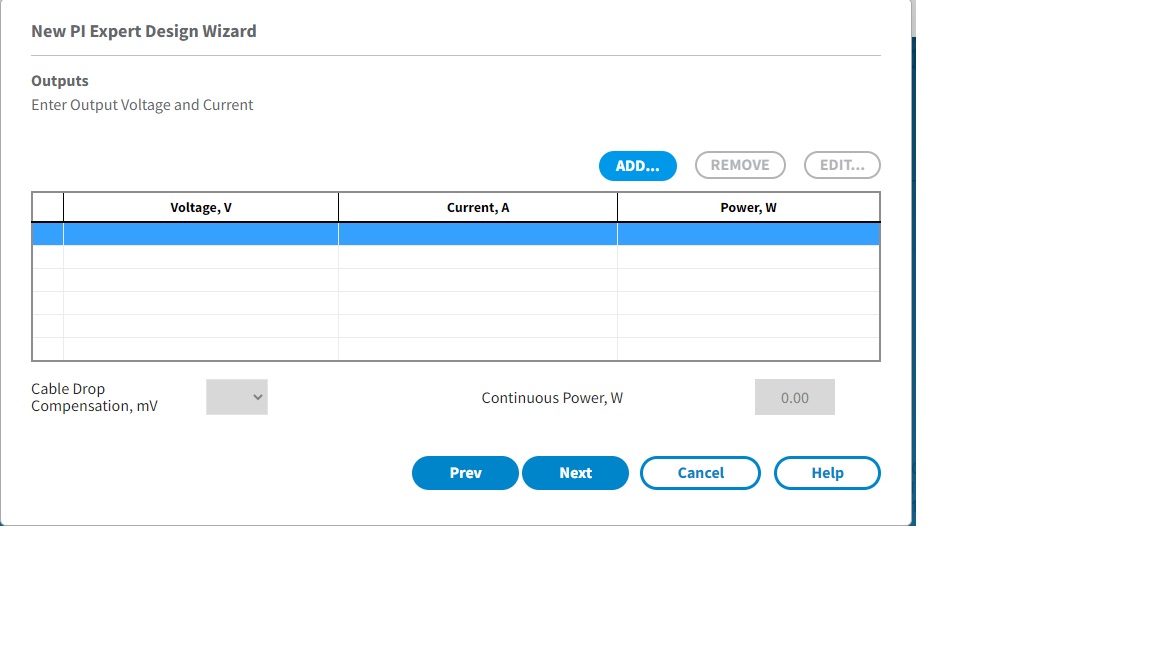

第三步：電機ADD添加輸出信息

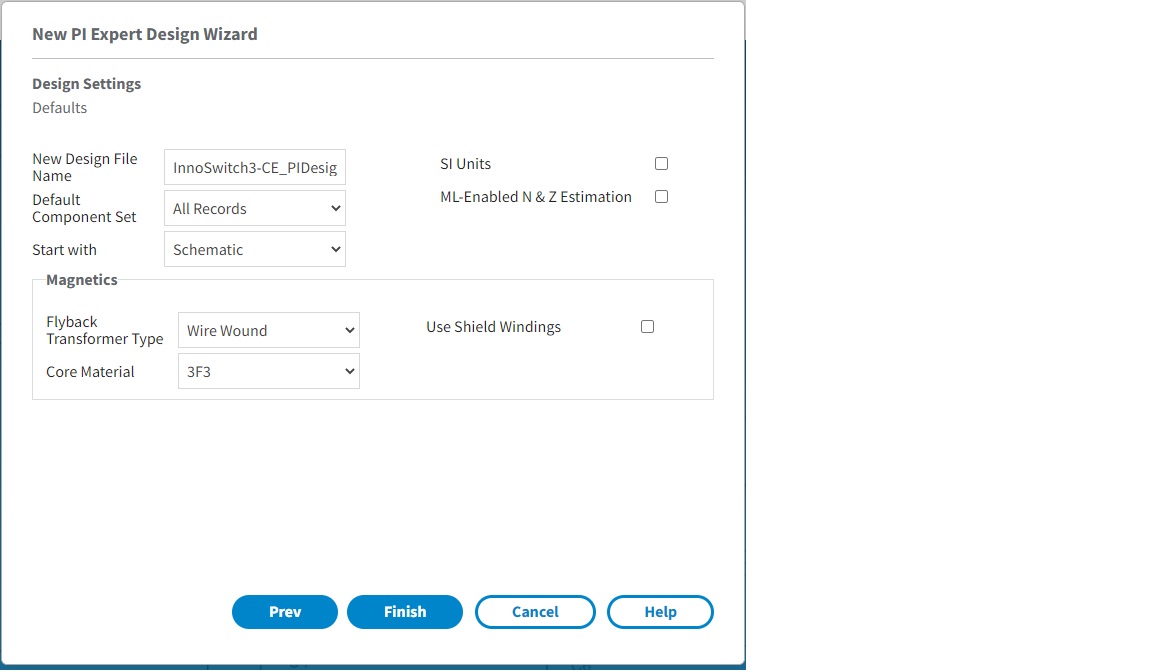

第四步：設計信息輸入完成

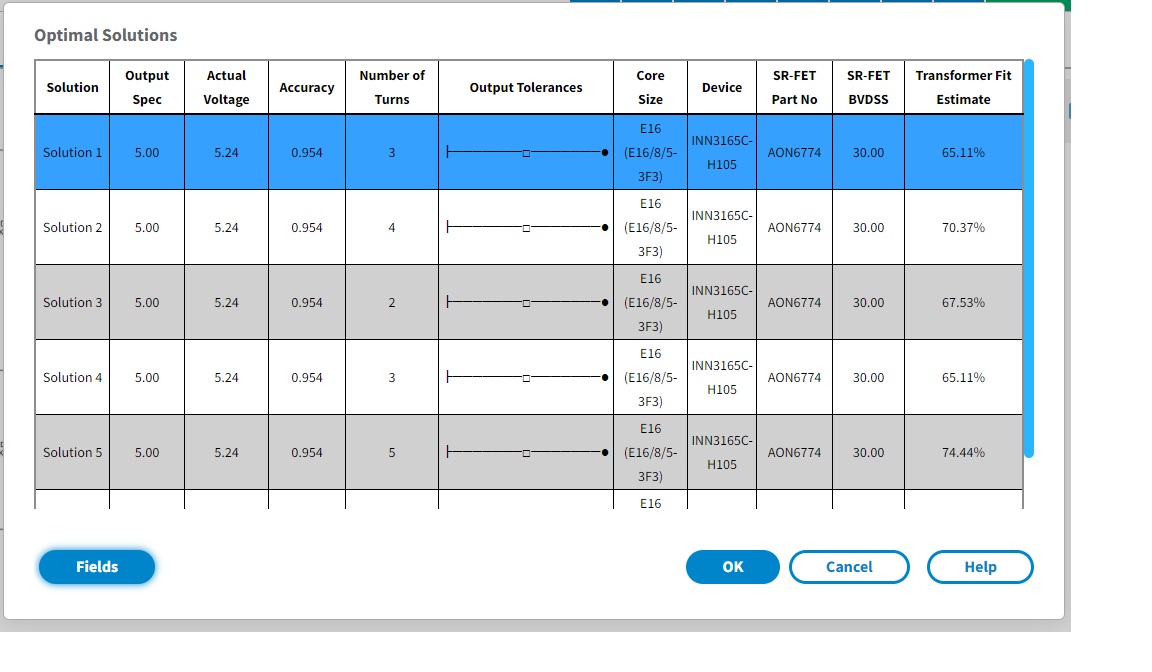

磁芯輸入后的設計信息

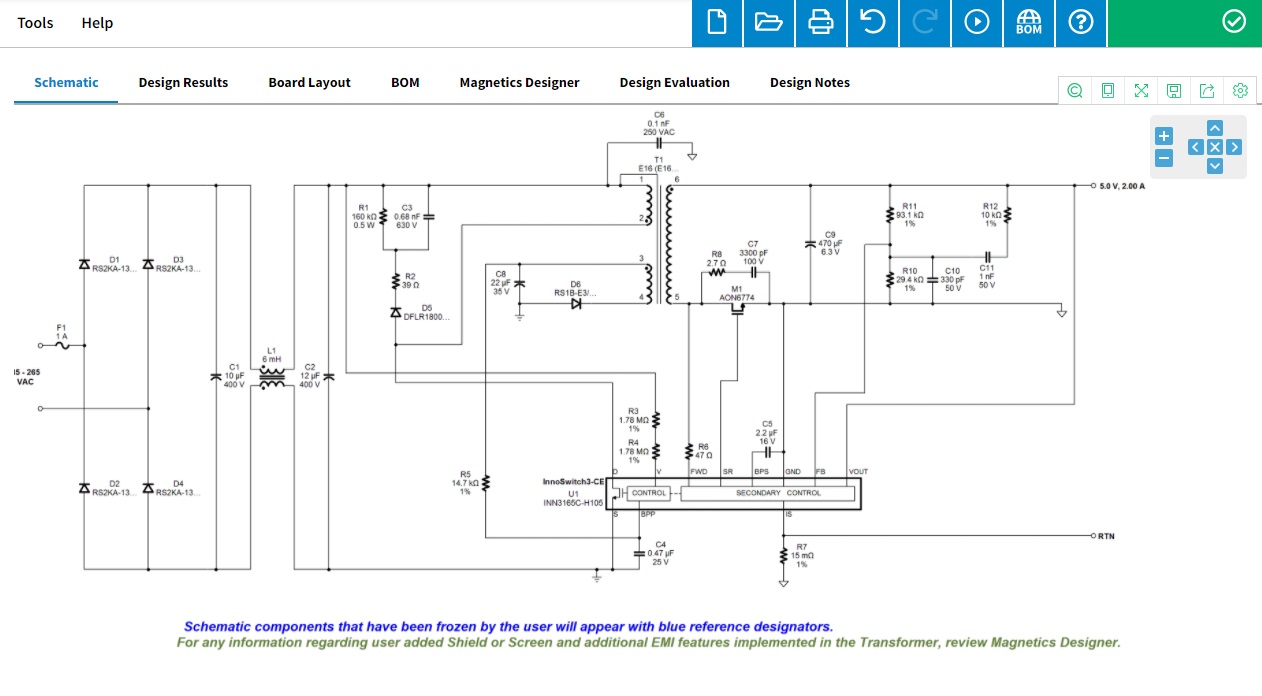

設計完成后的硬件原理圖

上述使用過程為在線設計的使用方法。
