臺階可能是驅動變壓器的漏感造成的.
對驅動變壓器來說,要保證絕緣的要求和減小漏感是互相矛盾的,一般采用細長的磁芯.至于計算,與普通的變壓器沒有特別的地方.最好的驅動變壓器是采用鐵氟龍的絕緣線在環形磁芯上繞.

能畫一張簡圖嗎?

回復"shuyun"該貼
圖來了,EI22磁心.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1055935275.jpg');}" onmousewheel="return imgzoom(this);">

圖

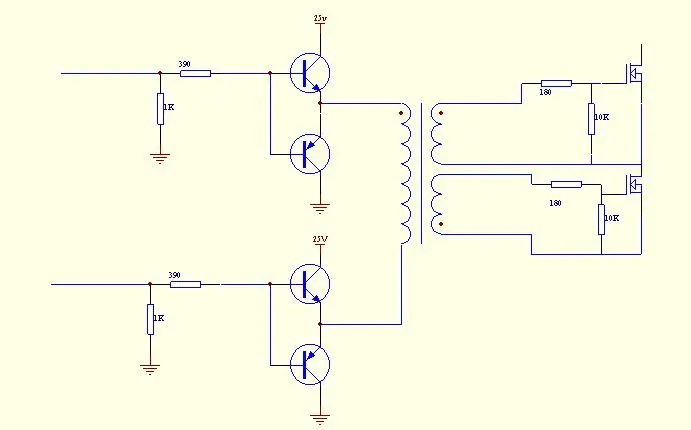

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1055935609.jpg');}" onmousewheel="return imgzoom(this);"> 圖來了.

波形不好,有一個臺階在哪個位置
波形不好,有一個臺階在哪個位置?是驅動變壓器的原邊還是次邊MOS管子上?
另:4個三極管的CE要并二極管,給變壓器(漏感)續流,必須.

回復"c3"該貼
謝謝你c3
在場效應管的柵極的波形,導通的前面,1伏-1.5伏的小臺,波形上升與下降沿也不陡,不知為什么?

回復
導通的前面,1伏-1.5伏的小臺,好象沒有太大問題,加了續流二極管后怎樣?有可能看不出波形的變化,但是有必要的.
波形上升與下降沿也不陡,將180電阻改小,10-39ohm(常用),
另,前面的1K電阻可以改大點,3K-5K

我來說兩句
本人從事半橋及全橋變換器設計多年以我的經驗判斷應該是:
1.驅動波形上升與下降沿不陡,是因為驅動三極管的結電容所產生的.基極必須加放電回路.
2.四只驅動三極管的C-E之間必須并快恢復二極管,在死區時,起續流作用;從而保護驅動三極管.
3.在驅動變壓器的原邊回路串接1UF的無極性電容,以避免驅動變壓器進入飽和狀態.

謝謝C3
續流二極管加上后無多大變化,180電阻改小后,波形幅度下降.不知驅動變壓器是否有問題,EI22磁心的,給個經驗參數行嗎?我的QQ  68303708  信箱是mmj-lhs@163．com,請多指教,謝謝!

謝謝指點
原邊串電容,波形雜亂無章,不知什么原因?

加點東西
是不是應該在三極管那里加RCD電路,防止尖蜂和三極管導通時有不連續.

沒關系
請問你在設計時,死區多大?頻率是多少?驅動變壓器的漏感是多少?是何磁芯?PWM芯片是什么?請速回復!

你好
4腳通過10k接地,100k結5v,頻率為50k,驅動磁心是ei22的,芯片是494.
至于漏感我沒測量.這些參數夠嗎?  謝謝幫助
    致禮

回復"doweny"該貼
多謝指點,4只管子都加嗎?
我拆過別的線路,無rcd電路,確有必要嗎?

180電阻改小后,波形幅度下降,不可能吧
180電阻改小后,波形幅度下降,不可能吧,此電阻改小應該不會使波形的幅值變小,應該變大,
要不,驅動變壓器用個環型鐵氧體的,
另外,在互補射隨的電源端并電容1u ,即圖中NPN管的集電極C對地并高頻電容1u,對電路很有用的.

180電阻改小后,波形幅度下降,不可能吧
180電阻改小后,波形幅度下降,不可能吧,應該是幅值正大,
要不,換個環型鐵氧體,
將1K 電阻改大點5.1K
另外,在圖中三極管NPN的集電極C對地并個1u的高頻電容,對電路很有好處的!

回復"c3"該貼
你好c3
確實是電阻改小后,幅度減小.怪啊.
ei22的磁心不合適嗎?環形鐵氧體能好嗎?能解釋一下原因嘛!!謝謝了

建議
4腳接10K電阻對地,上拉為100K;明死區應該沒問題
你用EI22的磁芯做驅動變壓器估計會有問題;我一般用PQ型磁芯,漏感會少一些!

回復
確實是電阻改小后,幅度減小.怪啊. 的確是怪,暫時不管,幅值低到多少,如果大于8v就沒有關系,MOS管的柵極電壓大于8v就完全開通了 .最好是大一點,一般取12v左右.
環形鐵氧體做的變壓器漏感會較小,效果會好些 .EI22變壓器也不是不能用,效果可能沒環形鐵氧體好.

謝謝你C3
我打算用EI22的磁心,好安裝,生產方便.

用RM磁芯漏感會更小.用POT磁罐漏感最小,但是驅動較大功率是容易飽和.

我也想向你請教,如果我直接用IR2110驅動mosfet的半橋可以么?我正在設計之中,經驗不多,請指教!

可以,我就是用它,不過沒有隔離哦.

我就是不需要隔離,可以把你的電路給我看看么?
我的怎么在saber中仿真不了呢?謝謝!

好像這三點一點都不對吧.

下載2110的datasheet吧,上面有完整的圖,改都不用改.

我下載的datasheet都是測試電路,沒有典型電路呀!所以自己根據管腳要求設計了一個,你看到的datasheet由典型電路么?可以麻煩你發給小弟一份么?謝謝

抱歉,最近沒上來.發給你手冊,留著備查也好.
1089019264.pdf
第一頁上就有怎么連接的.我就是這么接的.沒錯兒.

tl494輸出最好加mc14069

我現在也在用ir2110不過郝沒有成功,回去我在好好試一試
