可編程電源的PPS電源允許逐步改變電流和電壓，減少充電過程中的轉換損耗，保證充電更高效。

在InnoSwitch3-Pro中有個I2C接口，可使該芯片內部與外部做通信協議,可編程特性實現更大靈活度。

是這樣，當充電效率更高時，產生的熱量更少，而當產生的熱量更少時，電池的壽命就會增加。

InnoSwitch3器件適合對能耗、外形尺寸或熱約束提出嚴苛要求的電源，特別是必須符合強制性總能耗(TEC)標準的電源。

InSOP-24封裝可提供高效散熱的薄型方案，初級側與次級側具有更寬的11.5 mm爬電距離和電氣間隙，可靠性更高，抗浪涌及ESD能力更強。

innoswitch系列的芯片設計的PPS電源，電源的功率大，同時輸出精度比較高，穩定高效。

主控芯片還可以通過I2C接口實現遠程控制，在節能環保設計的應用中比較友好。

散熱好了，電源的溫升控制的比較好，同時該系列的IC封裝具有很好的散熱工藝。

FluxLink技術實現芯片的初級側和次級側的通信，配合CCM和準諧振開關，并對同步整流二極管進行主動控制。

現在的快充電源方案比較多，支持的功率也大，協議更新，滿足不同電子設備的供電

現在的電源轉換效率都比較高了，追求的節能環保，低功耗，芯片性能提升不少。

電源快充需要保證輸出電壓、電流穩定，精度高，避免壓降太大。

InnoSwitch™3-Pro系列IC大大簡化了完全可編程高效電源的開發和制造，尤其是緊湊型機箱中的電源。通用I2C接口可實現輸出電壓和電流的動態控制以及多種配置功能。

如果使用柔性電路板，還可以進一步降低部分空間占用，進一步提高電源密度。

變壓器改用平面變壓器，還會騰出一定空間

集成的功能很多，比較齊全，簡化了設計，降低了難度，同時提升了產品的質量。

這種快充電源設計采用平面變壓器的比較少，功率大了，安全可靠第一。

感謝大佬分享，學習了

同樣嗯芯片能否應用于更大功率的反激電源中？

PowiGaN技術可實現體積更小，重量更輕，效率更高的充電器

采用INN3367主控芯片搭配英集的IP2218協議芯片，可以實現AC-DC轉換效率比一般分立元件高出2-3%。

總共支持幾口輸出

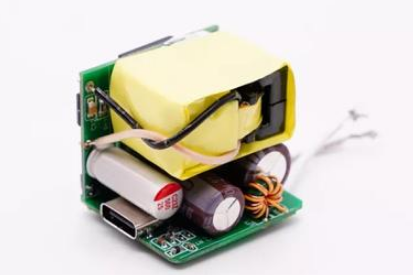

內部放入了變壓器、濾波電容、電感等部件，整體布局十分緊湊

內部PowiGaN技術，可實現體積更小，重量更輕，效率更高，產品性能更好了

這款變壓器具體參數是如何設計的？變壓器占據了很大的空間啊

結構好緊湊啊，安裝挺費勁兒的

該芯片內部集成GaN開關管，開關損耗更小，可實現體積更小，重量更輕，效率更高的Type-C充電器。

INN3367是一顆集成了高壓開關、同步整流和FluxLink反饋功能的數控恒壓/恒流離線反激式準諧振開關IC,內置650V耐壓開關管,集成外部MCU供電,最大支持65W輸出

內部放入了變壓器、濾波電容、電感等部件，功率密度高
