高功率因數的110V的EB,很難啟動,如何調整?

補充說明:不用倍壓電路!

我有一款電路電路,但是參數卻一直都調試不好! 867241223519838.sch

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/867241223532681.jpg');}" onmousewheel="return imgzoom(this);">

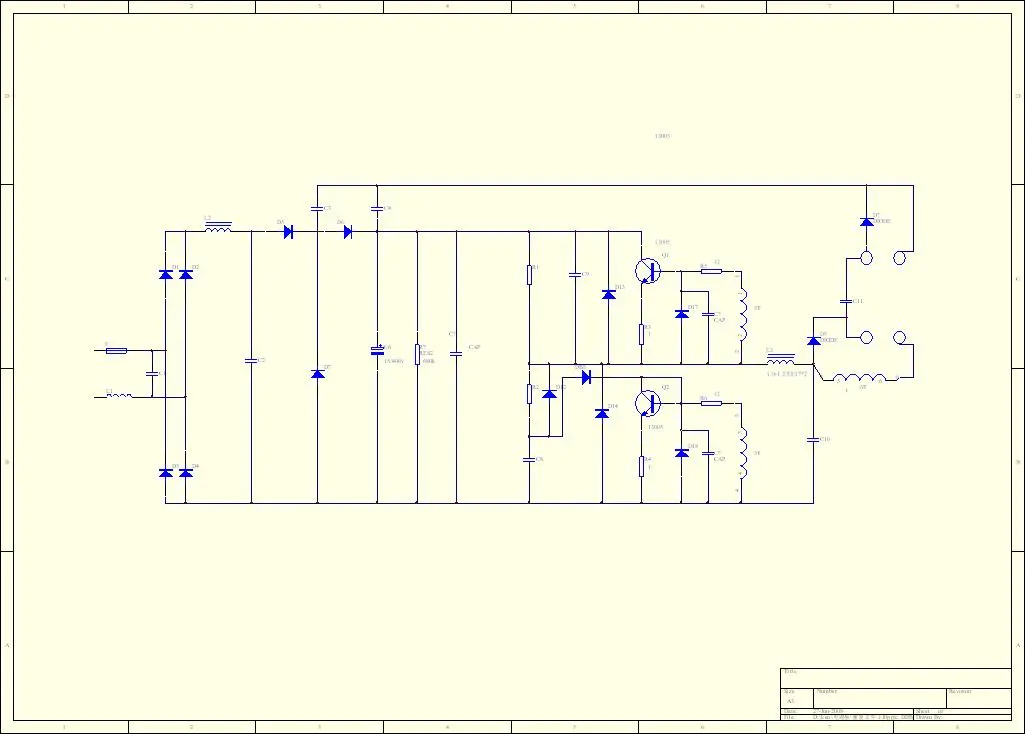

無法啟動,如何調整?

請問你這款電路是配用哪種規格的燈管的?如果是T8-36W的燈管,因為管壓很高(110V左右),不采用倍壓電路時,功率因數是可以做到0.99,但是線路的損耗會很大(8W左右),電路會不穩定,

你的這款電路功率因數是可以做到很高,如果配用管壓低的燈管,是不錯的選擇,如果管壓大于100V的話,電路損耗就不是很理想.
另外,你的圖里面有一個燈絲分流二極管的位置是不是接錯了?
110V高功率因數鎮流器配用T8-36W燈管有沒有比較成熟的方案,功率因數只要大于0.85就可以了(不要帶IC的,也不要推挽電路,最好是采用半橋電路的).謝謝!!

你的圖里面有一個燈絲分流二極管的位置是不是接錯了?(下端)
這電路我調試過,參數還是可以的,不會存在不能啟動的問題.只是配用管壓高的燈管.

兄臺,我調試了很久,都無法啟動燈管!能否發一份參數電路圖上來?或是發到qqouyang283490730@126.com

是配T5燈管,28W

兄臺,有沒有NB一點的100V原理圖,用在節能燈上的不球功率因數只要穩定就行.
我看了看上邊的圖,等燈管壞了的時候燈會炸板????

867241223724471.sch
參數如上,共同探討!

那就只要使EB不起振就可以解決這個問題,讓電流形成不了回路!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/867241223773992.jpg');}" onmousewheel="return imgzoom(this);">

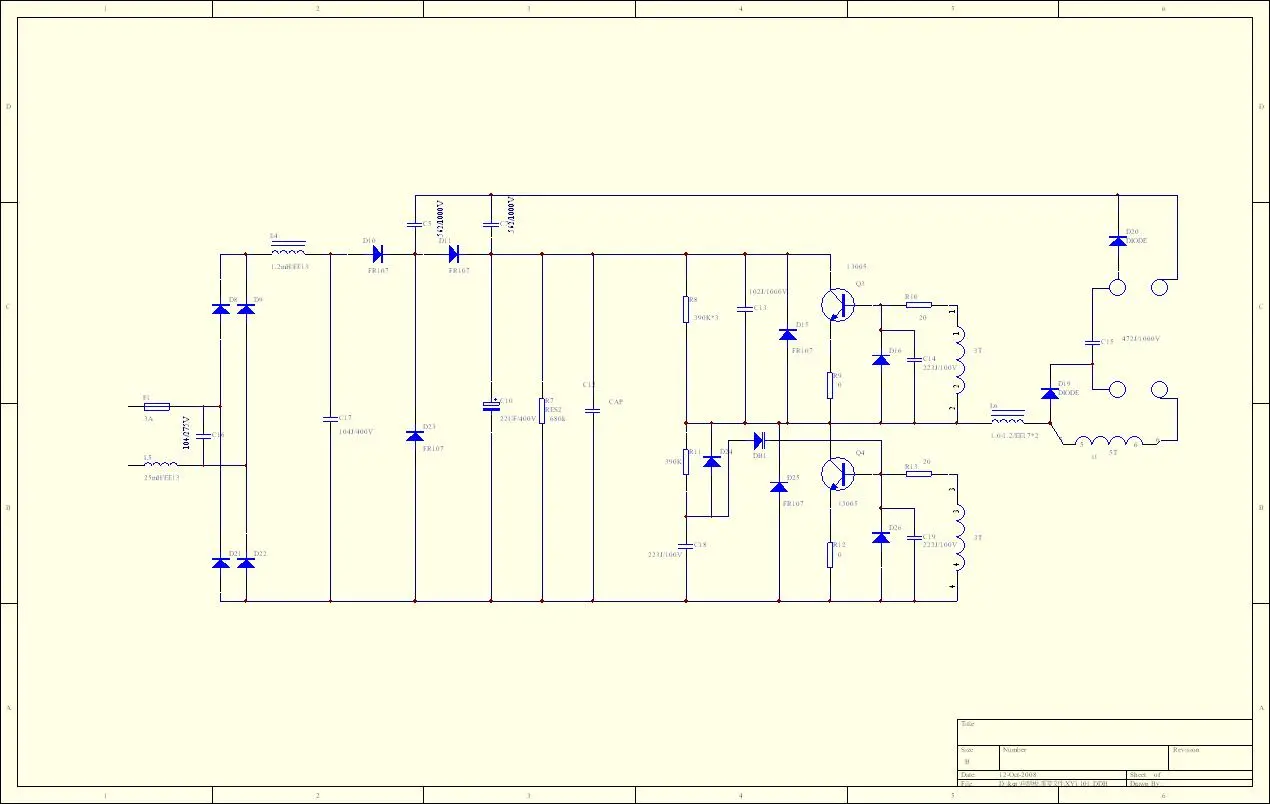

我把圖貼出來,這樣更方便交流!

又沒有高手指點?看來又要自己回頂一個了!敬侯中……

你好,我近也剛在做這一產品.我從市場買了一220的,做了下改動,現可用110了,好象可以了.準備畫板做樣.不知能否給你幫助. 146981223894821.pdf

有問題再一起探討 146981223895020.pdf

很感謝你的幫助,不過,我看了你的圖紙之后,好象你的這個是220V的,我現在是想做110V高功率因數的支架,因為用倍壓電路,功率因數提不上去!

不好意思.愿你早日解決.我在你面前班門弄斧了.

大家都是互相交流,共同進步!這個也是我發貼的原因

又沒有高手關注啊?期待中……

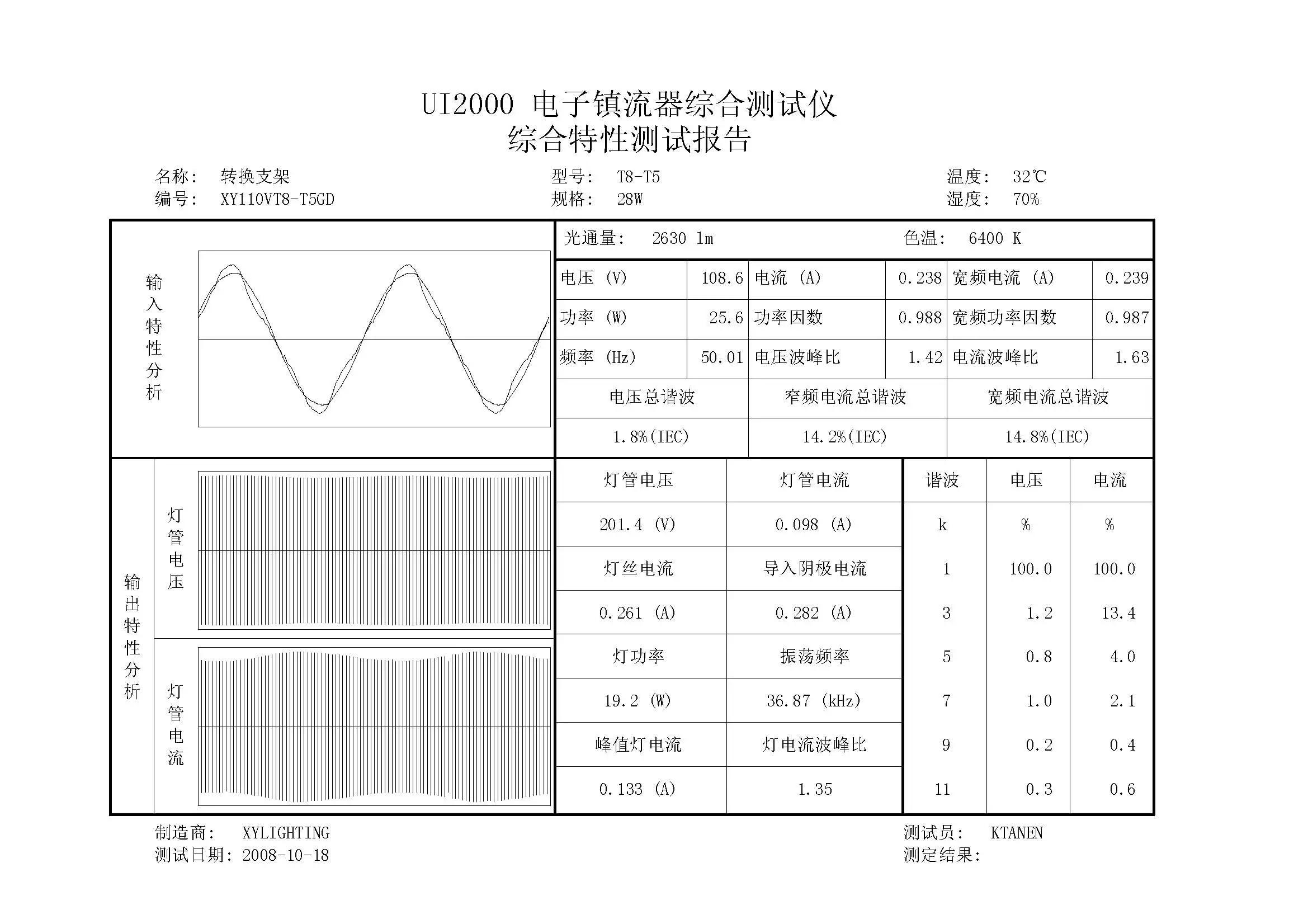

看我的最新資料,損耗只有六瓦!PF>0.98,CF<1.6

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/867241224299122.jpg');}" onmousewheel="return imgzoom(this);">

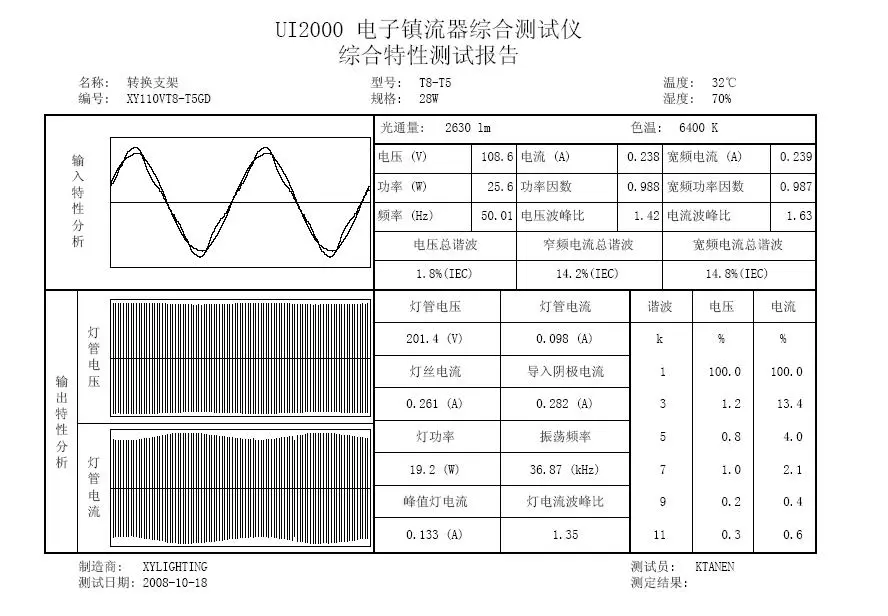

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/70/867241224299395.jpg');}" onmousewheel="return imgzoom(this);">上面的看不清楚,再來一份

兄弟,我做的這款DC12V的,用的是兩條線點亮的,開關管用D2107W時,管與變壓器都好燙,用開關管BU406時,就是難啟動,要用手碰下燈管就啟動了,什么原因?

參數看起來不錯,是采用什么方案做的?
1.APFC加磁環半橋驅動?成本太高了;
2.未采用倍壓電路?如果這樣點亮T5-28W的燈管.性能很難保證.
你這款電路的母線電壓是多少伏?

是PPFC的電路,母線電壓有220V左右,只是損耗稍微大了一點,有六瓦,成本要高,要七塊多!

我用110V---PPFC的電路做T5-28W的鎮流器,PF>0.95  燈功率26W   輪入31W
就是CF1.8左右

把圖和參數貼上來,一起改進!

很不好意思,我一直都還沒有去做過12V的,所以也不能回答你的這個問題!期待有高手可以解釋一下……
