與你電路的輸入電流有關 電流越大 壓降越大 MOS管的Rds是廠家給定的 所以只有降低電流才行.如果使用軟開關技術那就另一回事了

補充一下,溫度一定,Vgs足夠大,ID在額定范圍以內,Rds才是固定的

前面兩位工程師好像都沒有仔細看兩幅圖~
負載只有10K的電阻,可是壓降是!!!

就是一個射級跟隨器而已

提高12V電壓,R1上電壓也會上去

我自己來說答案吧,上面的工程師都不知所云~

因為驅動電壓為12V,源級電壓升到接近9V-10V以后,柵級和源級壓差2V-3V,不足以完全打開mos管,N-channel場效應管在線性穩壓狀態,所以電壓不再上升,這樣說夠大白話.

只知其一不知其二,對與你的現象當然要從mosfet 的輸出伏安特性分析.而你只看到表面現象.對于mosfet,根本不存在所謂的“線性恒壓“這只不過是你自己創造的名詞罷了,只可能有存在“飽和恒流”.你就是把+30V改到1000V,R上的電壓是也只能是那個值!

對啊,就是1000v也是那個值,但是我關心的是怎么樣改造電路能夠使這個電壓表測場效應管的源極能夠接近漏極的電壓~

而且柵極控制端的電壓又不能太高~

+12V與+30V共地,用1:1隔離變壓器

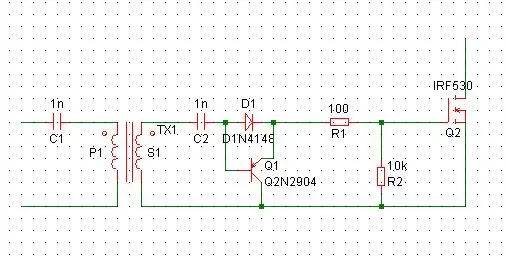

給你畫了個,里面的電阻電容的數值根據實際調整下,變壓器是1:1,電感量幾百u吧,根據你的開關頻率調整500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/435661220626557.jpg');}" onmousewheel="return imgzoom(this);">

lz很好很強大,自問自答,自創新詞,讓我這個不知所云的人長了很多見識~繼續關注高手風范
