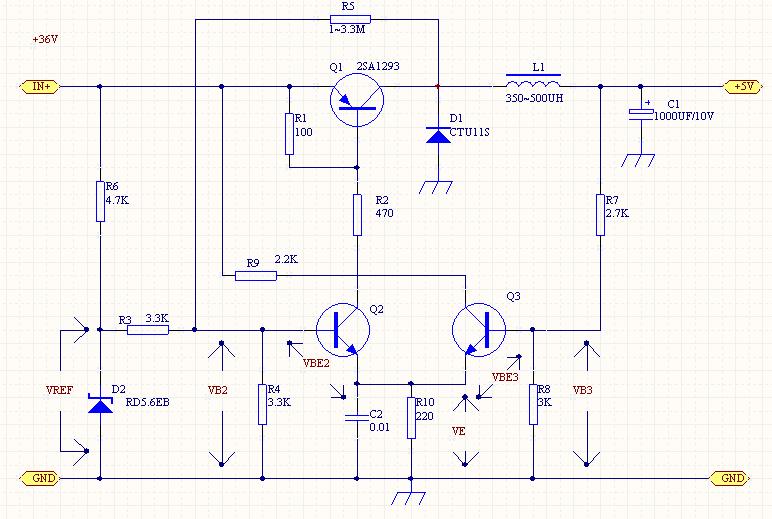

D2陰極被穩定在5.6V,這樣Q2的基極是2.8V,射極是2.1,這樣Q3的基極是2.8,如果輸出電壓高則Q3的基極電壓上升,Q3的Ie上升,則Q2的Ie下降,Q2的Ic也下降,Q1的基極電壓上升,Q1的輸出電流下降,降低輸出電壓.

這是一個BUCK 的穩壓器,Q3跟據5伏輸出的紋波決定其導通程度,從而控制Q2的導通與關斷,進一步控制Q1的導通與關斷來實現振蕩.R7,R8的分壓決定了輸出電壓.

似乎q3 的集電極接到q1的基極的 話會好點
輸出電壓大的話會分q1基極的電流
然后q1的管壓降增大
使得輸出電壓下降
實現穩壓
另外降壓這么大的 話電流一般比較小

你認為是一個串聯穩壓電路嗎?

第21帖子說的是對的,在日本人戶川治朗《實用電源電路設計》第139頁有詳細的分析.不是線性電源.
