MC34063是一單片雙極型線性集成電路,專用于直流-直流變換器控制部分.片內包含有溫度補償帶隙基準源、一個占空比周期控制振蕩器、驅動器和大電流輸出開關,能輸出1.5A的開關電流.它能使用最少的外接元件構成開關式升壓變換器、降壓式變換器和電源反向器.
特點:
*能在3.0-40V的輸入電壓下工作
*短路電流限制
*低靜態電流
*輸出開關電流可達1.5A(無外接三極管)
*輸出電壓可調
*工作振蕩頻率從100HZ到100KHZ

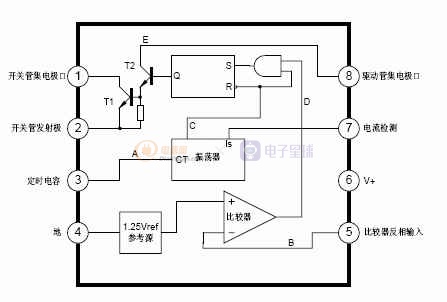

2.MC34063引腳圖及原理框圖
3 MC34063應用電路圖:

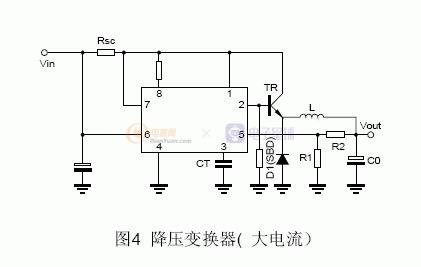

3.1 MC34063大電流降壓變換器電路

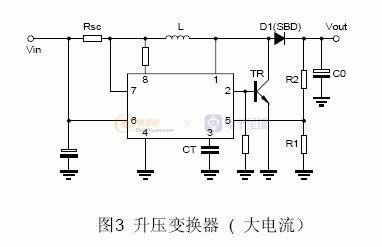

3.2 MC34063大電流升壓變換器電路

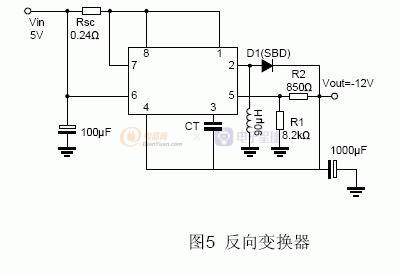

3.3 MC34063反向變換器電路

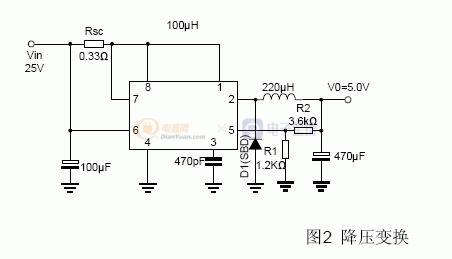

3.4 MC34063降壓變換器電路

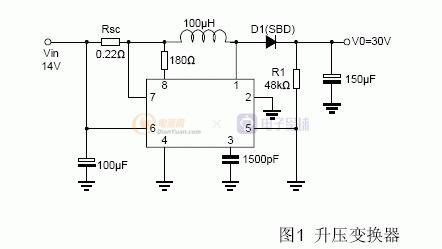

3.5 MC34063升壓變換器電路
【MC34063專家】
SOP及DIP封裝 0.8A 1.2A 1.5A各個電流齊全,ON進口芯片,國內封裝,高性價比,質量保證!
歡迎各界實力商家來電來人咨詢訂購,我們會以最優惠的價格,最可靠的質量,最周到的服務來滿足您的需求.
