大家好,我做得48V電動車充電器電路打嗝不能啟動

電路是有3842 817 組成的.我斷開817電路還是燈閃,輸出電壓在11V--55V之間跳變!反饋的電阻,2極管,沒事,3842好的,7腳接有穩壓管,接7腳的電容也換了!輸出無短路,反饋線圈沒有問題,6腳的電阻2極管換了,不行!啟動電路沒事!謝謝大家!

全部回復(9)

只看樓主

正序查看

倒序查看

zqq520wdd

LV.5

2008-08-28 10:38

有圖嗎?傳個來看看,3842的保護就是打嗝

回復

racky

LV.4

2008-09-17 17:14

在電路和元件都沒有問題的前題下,如果是空載打嗝,那可以試試減小啟動電阻,如果接電瓶打嗝,那就要看看恒流控制電路是不是設計有問題.

回復

fu0225

LV.1

2008-09-18 03:23

@zqq520wdd

有圖嗎?傳個來看看,3842的保護就是打嗝

有圖,不好意思!這是高壓部分!

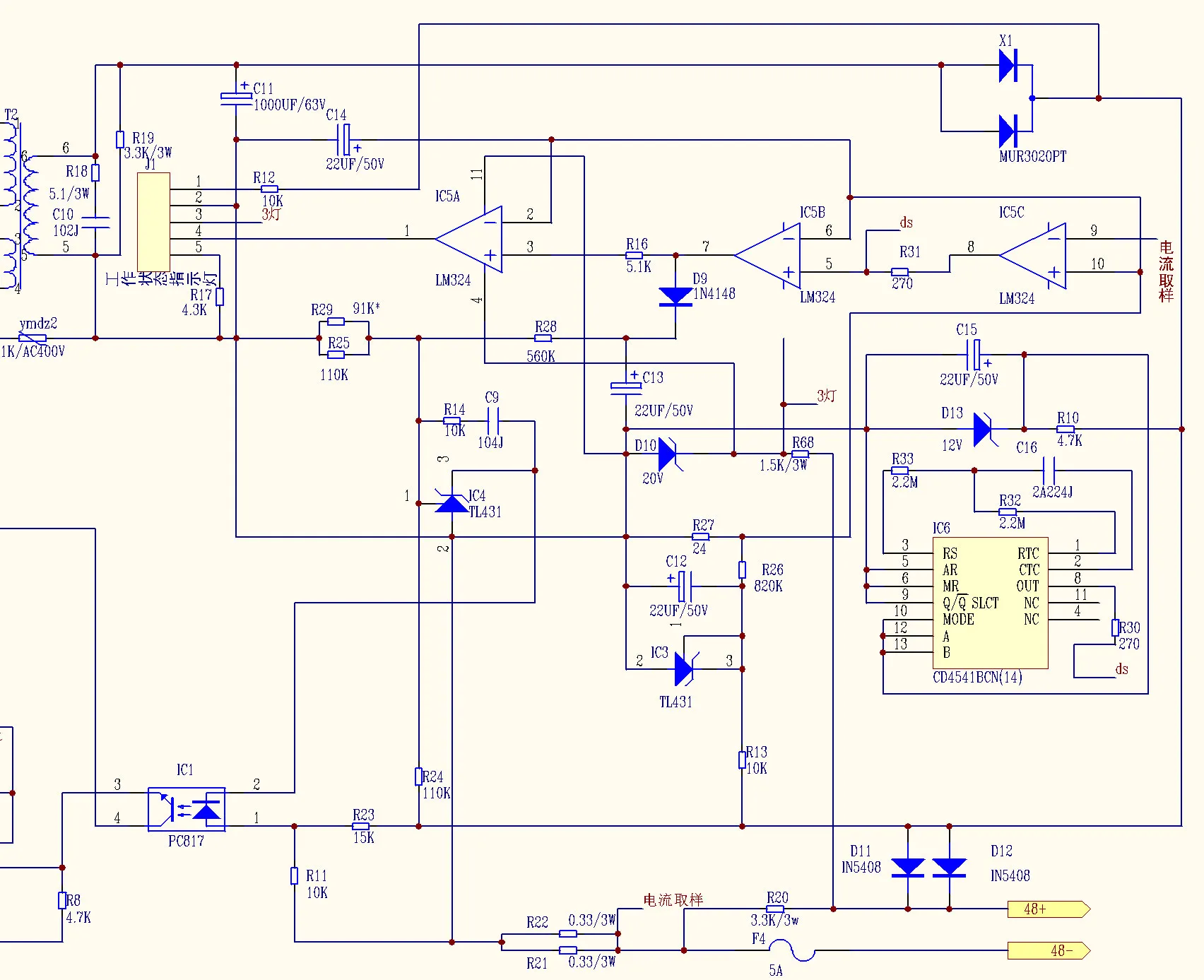

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2468581221679128.jpg');}" onmousewheel="return imgzoom(this);">這是低壓充電控制部分!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/69/2468581221679222.jpg');}" onmousewheel="return imgzoom(this);">謝謝!現在出現新問題,空載正常,帶負載燈閃,換與817相連的431不行!板子連續是這樣!壞了一堆了!懇求大家幫忙!謝謝!

回復

sunboy1396

LV.4

2008-09-26 17:19

3842供電電路7腳到變壓器線圈都要查

回復

loveyou31269

LV.3

2008-09-26 19:49

@fu0225

有圖,不好意思!這是高壓部分![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/69/2468581221679128.jpg');}"onmousewheel="returnimgzoom(this);">這是低壓充電控制部分![圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/69/2468581221679222.jpg');}"onmousewheel="returnimgzoom(this);">謝謝!現在出現新問題,空載正常,帶負載燈閃,換與817相連的431不行!板子連續是這樣!壞了一堆了!懇求大家幫忙!謝謝!

那是過載拉,你C11電容容量太高拉用470UF應該可以
