TOP265設計12V的低功耗電源

TOP265有三種規格的封裝形式，可以滿足20~80W功率等級的電源開發，內部725 V的功率MOSFET、高壓開關電流源、多模式PWM控制器、振蕩器、熱關斷保護電路、故障保護電路及其他控制電路集成在一起，以及多種輸入輸出保護功能，簡化了設計，降低設計難度。

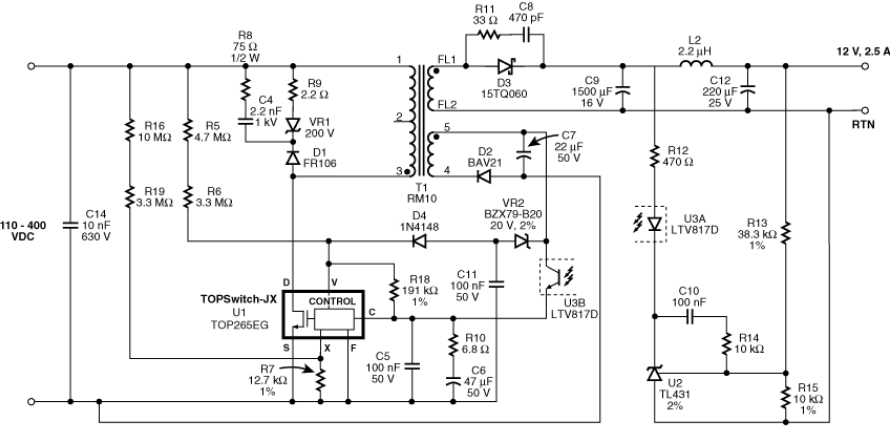

TOP265設計的電源，電源支持100~400VDC輸入，輸出電壓12V，電流2.5A，電源工作頻率132 kHz可減小變壓器及電源的尺寸，整體效率高，功耗低。

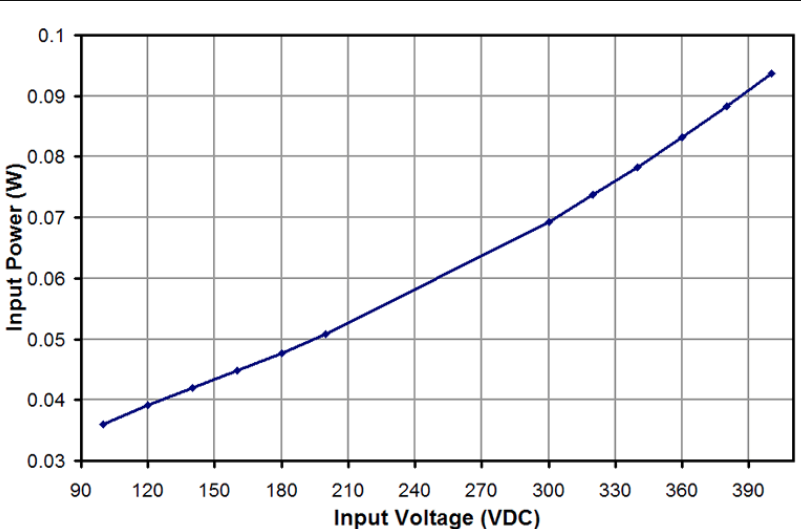

整個電源的輸入功耗特別的低，輸入范圍內都低于0.1W，測試曲線如下:

全部回復(50)
正序查看
倒序查看
2022-02-16 14:33

TOP265芯片優化的線電壓前饋可抑制線電壓紋波，降低輸出紋波。

0
回復
2022-02-16 14:34

芯片的自動動重啟動可在過載故障期間將輸出功率限制在3%以下。

0
回復
k6666
LV.9
4
2022-02-16 18:09

TOP265芯片的輸入欠壓(UV)檢測可以防止關機時輸出的不良波動，輸入過壓(OV)關斷提高了對輸入浪涌的耐受力。

0
回復
k6666
LV.9
5
2022-02-16 18:10

TOP265的eSIP-7C封裝立式特點可縮小PCB占用面積，可通過夾片快速安裝散熱片，提供相當于一個TO-220封裝的熱阻抗。

0
回復
k6666
LV.9
6
2022-02-16 18:11

對于TOPswitch系列的IC，230 VAC輸入時可實現低于70 mW的空載功耗。

0
回復
svs101
LV.8
7
2022-02-16 18:16

電路采用光耦反饋控制方式， 輸出精度高，紋波也比較小。、

0
回復
svs101
LV.8
8
2022-02-16 18:16

TOP265全面保護功能，提高設計靈活性，降低系統成本。

0
回復
紫蝶
LV.9
9
2022-02-17 13:44
@k6666
TOP265芯片的輸入欠壓(UV)檢測可以防止關機時輸出的不良波動，輸入過壓(OV)關斷提高了對輸入浪涌的耐受力。

輸入電壓的保護比較齊全，可以滿足不同的應用工況需求。

0
回復
紫蝶
LV.9
10
2022-02-17 13:46
@k6666
對于TOPswitch系列的IC，230VAC輸入時可實現低于70mW的空載功耗。

輸出功率比較大，功耗還可以的，從整個曲線看最大不到0.1w，挺低的了、

0
回復
紫蝶
LV.9
11
2022-02-17 13:46
@k6666
TOP265的eSIP-7C封裝立式特點可縮小PCB占用面積，可通過夾片快速安裝散熱片，提供相當于一個TO-220封裝的熱阻抗。

芯片3種不同封裝形式，效果不同，散熱工藝有差異。

0
回復
紫蝶
LV.9
12
2022-02-17 13:48
@奮斗的青春
TOP265芯片優化的線電壓前饋可抑制線電壓紋波，降低輸出紋波。

采用多模式PWM控制技術，可充分提高所有負載條件下的效率，利于設計靈活性，降低系統成本。

0
回復
2022-02-18 12:50

內部功能電路設計很多：功率MOSFET、高壓開關電流源、多模式PWM控制器、振蕩器、熱關斷保護電路、故障保護電路

0
回復
cmdz002
LV.5
14
2022-02-20 09:57

TOP265支持電源工作頻率132 kHz可減小變壓器及電源的尺寸，整體效率高，功耗低

0
回復
XHH9062
LV.9
15
2022-02-21 10:40

該器件對于熱設計的有何要求，熱仿真的狀況如何

0
回復
tanb006
LV.10
16
2022-02-21 21:56

話說，它的頻率能不能由外部調節？

0
回復
天晴朗
LV.6
17
2022-02-22 22:11

保護功能有：熱關斷保護電路、故障保護電路以及多種輸入輸出保護功能

0
回復
小燕紙
LV.5
18
2022-02-23 22:23

電源工作頻率132 kHz可減小變壓器及電源的尺寸，便于小型化設計

0
回復
JacobL
LV.4
19
2022-04-22 16:12

哎呦，路過踩個不錯

0
回復
2022-09-04 22:42
@奮斗的青春
芯片的自動動重啟動可在過載故障期間將輸出功率限制在3%以下。

目前反激變換器的鉗位電路主要有：有損RCD鉗位電路，雙晶體管、雙二極管鉗位電路，LCD鉗位電路和有源鉗位電路。

0
回復
tabing_dt
LV.10
21
2022-09-04 22:46
@眼睛里的海
目前反激變換器的鉗位電路主要有：有損RCD鉗位電路，雙晶體管、雙二極管鉗位電路，LCD鉗位電路和有源鉗位電路。

RCD鉗位電路分為加在變壓器原邊和加在開關管兩端兩種，這鉗位電路拓撲結構簡單易于實現，但在鉗位電阻R上有能量損耗，影響變換器效率。

0
回復
tabing_dt
LV.10
22
2022-09-04 22:52
@cmdz002
TOP265支持電源工作頻率132kHz可減小變壓器及電源的尺寸，整體效率高，功耗低

頻率抖動可以減小噪聲干擾，并且噪聲諧波次數愈高，抑制作用愈明顯。

0
回復
tmpeger
LV.10
23
2022-11-12 23:03
@k6666
對于TOPswitch系列的IC，230VAC輸入時可實現低于70mW的空載功耗。

在斷電模式下， 旁路引腳仍維持調整， 通過復位脈沖將旁路引腳拉低到復位閾值以下

0
回復
黑夜公爵
LV.10
24
2023-02-15 20:33
@紫蝶
輸出功率比較大，功耗還可以的，從整個曲線看最大不到0.1w，挺低的了、

內部電流限流點的數值較低并具備嚴格公差，可以利用變壓器初級繞組電容對漏感引起的漏極電壓尖峰進行足夠的箝位

0
回復
tmpeger
LV.10
25
2023-02-16 21:27
@紫蝶
輸出功率比較大，功耗還可以的，從整個曲線看最大不到0.1w，挺低的了、

小功率的如單端反激式的多在MOS管下端串一電阻檢測輸入電流

0
回復
tmpeger
LV.10
26
2023-04-18 22:50
@紫蝶
輸出功率比較大，功耗還可以的，從整個曲線看最大不到0.1w，挺低的了、
低壓端MOSFET就有非常低的COSS電容， 因此可以在不損害性能的前提下進行硬開關
0
回復
tmpeger
LV.10
27
2023-08-13 20:28
@眼睛里的海
目前反激變換器的鉗位電路主要有：有損RCD鉗位電路，雙晶體管、雙二極管鉗位電路，LCD鉗位電路和有源鉗位電路。

在半個工頻周期內同時改變頻率和峰值電流值，產生與輸入電壓成正比的輸入電流

0
回復
ehi763
LV.6
28
2023-08-20 23:34
@tabing_dt
RCD鉗位電路分為加在變壓器原邊和加在開關管兩端兩種，這鉗位電路拓撲結構簡單易于實現，但在鉗位電阻R上有能量損耗，影響變換器效率。

RC電路可以用來濾除高頻信號,因為高頻信號的周期很短,電容器沒有足夠的時間來充電或放電,從而被濾除掉。

0
回復
飛翔2004
LV.10
29
2023-10-02 11:16
@tabing_dt
RCD鉗位電路分為加在變壓器原邊和加在開關管兩端兩種，這鉗位電路拓撲結構簡單易于實現，但在鉗位電阻R上有能量損耗，影響變換器效率。

RCD緩沖器會鉗制電壓尖峰,但不會改變尖峰或者振鈴頻率， RCD緩沖器由電阻、電容和二極管組成。

0
回復
2023-10-02 11:51
@飛翔2004
RCD緩沖器會鉗制電壓尖峰,但不會改變尖峰或者振鈴頻率，RCD緩沖器由電阻、電容和二極管組成。

有損緩沖電路是一種消耗功率的電路，對于電源效率要求比較高的話，這就一個很大的缺點，但是容易設計

0
回復
trllgh
LV.10
31
2023-10-02 12:17
@大海的兒子
有損緩沖電路是一種消耗功率的電路，對于電源效率要求比較高的話，這就一個很大的缺點，但是容易設計

耗散緩沖器使用電阻，有時候也使用二極管作為耗散元件。

0
回復
