先來個實際例子，PI的65W氮化鎵快充適配器電源20V/3.25A，EMI裕量都保證＞6dB。

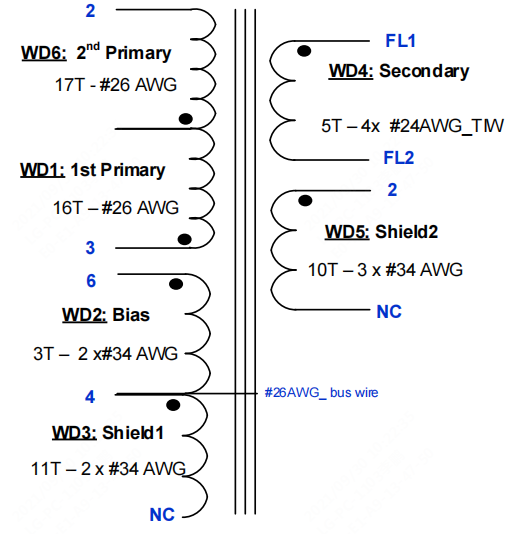

變壓器骨架EQ25 6+0（副邊飛線），磁芯材質3C95（開關頻率100kHz）,變壓器示意圖：

電氣規范：

電氣強度 60s，60Hz，1、2、3、4引腳對FL1-FL2 3000VAC

原邊電感 1Vp_p，100kHz，測試2-3引腳，其他引腳開路 505uH±5%

諧振頻率 測試2-3引腳，其他引腳開路 1000kHz（min）

漏電感 測試2-3引腳，FL1-FL2短路 4.5uH（max）

線材清單：

1、#26AWG（0.404mm）漆包線

2、#34AWG（0.16mm）漆包線

3、#24AWG（0.51mm）三重絕緣線

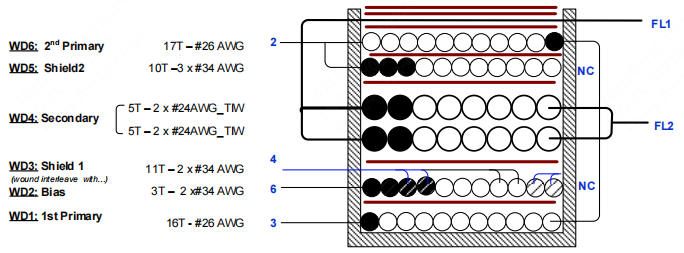

變壓器結構圖：

詳細繞線講解：

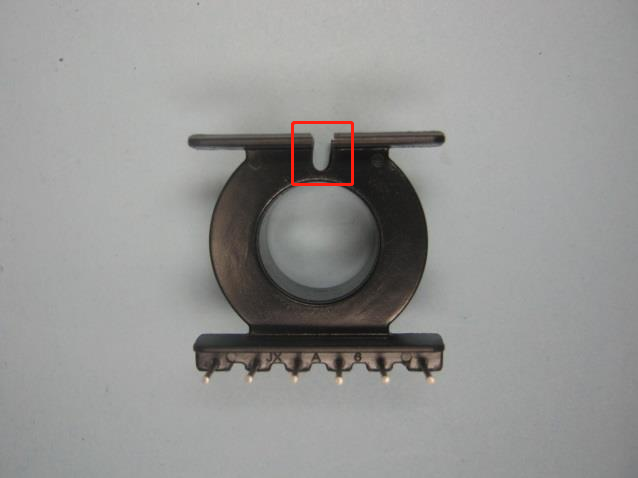

在骨架二次側的兩個法蘭上制作寬度為 2.0mm 的槽。

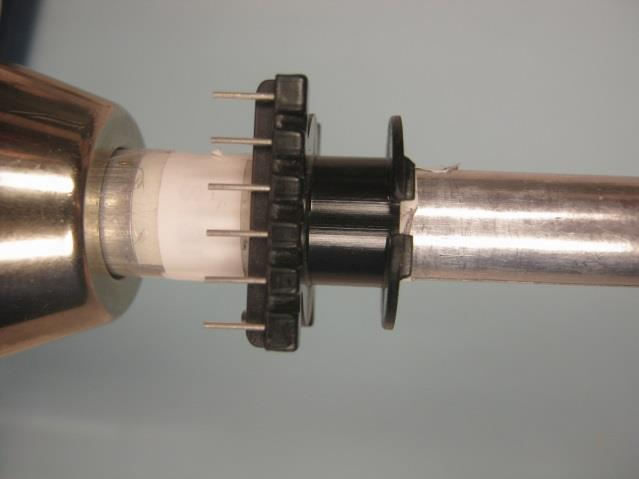

將線軸放在心軸上，使線軸的初級側位于左側。 繞線方向為順時針方向為正向。

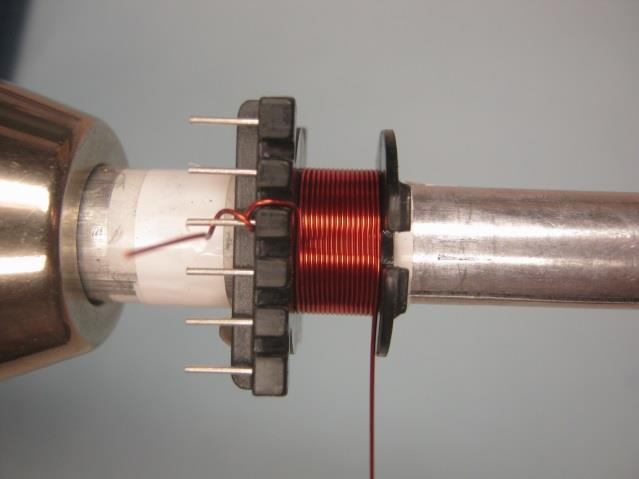

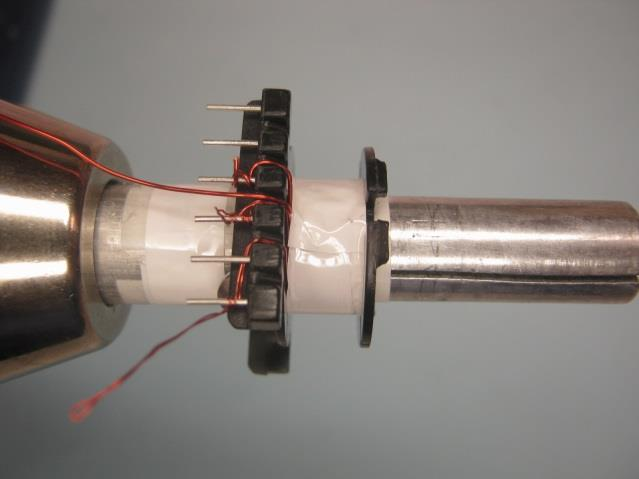

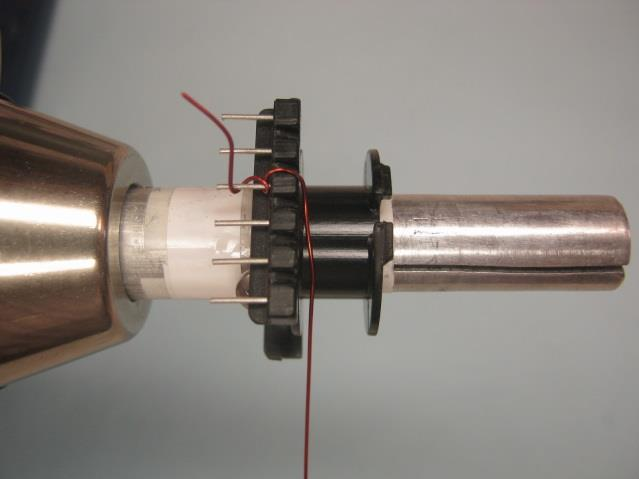

從引腳 3 開始，從左到右在 1 層中纏繞 16 圈#26AWG漆包線，張力要緊。 在最后一圈，讓漆包線懸空，并為 WD6-2nd Primary 留出足夠的長度。如圖：

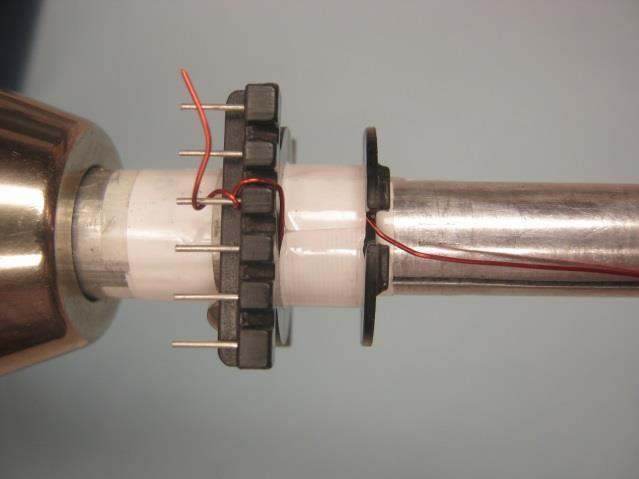

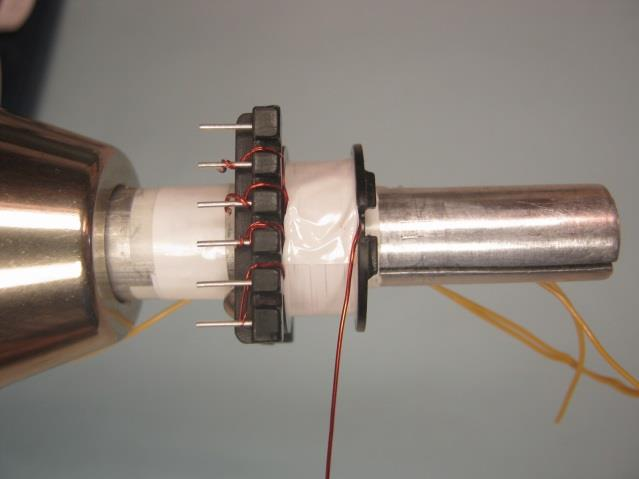

第一層完事兒后來一圈膠帶，就貼一層就可以了。

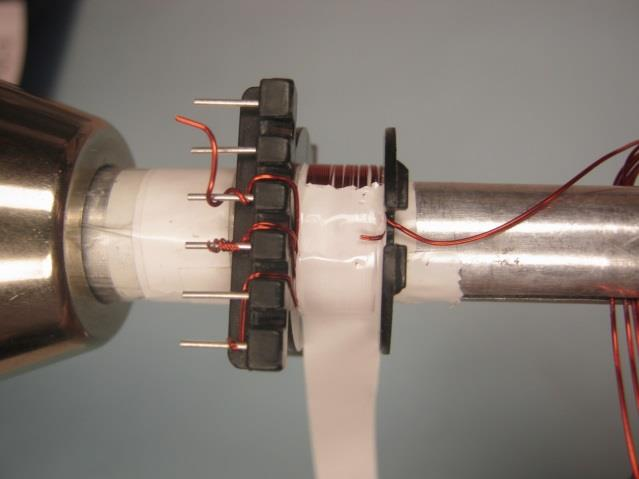

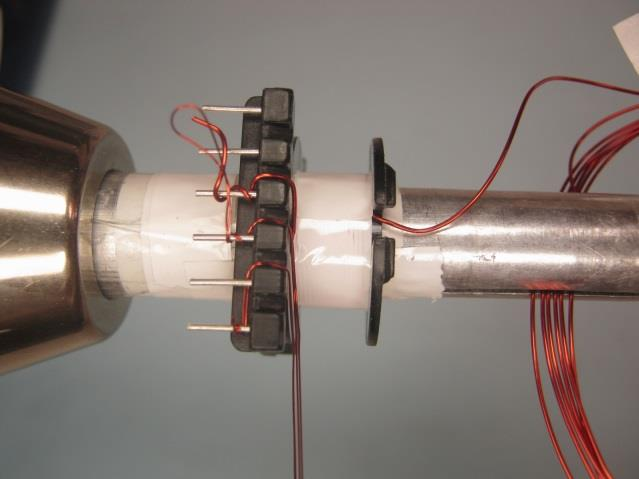

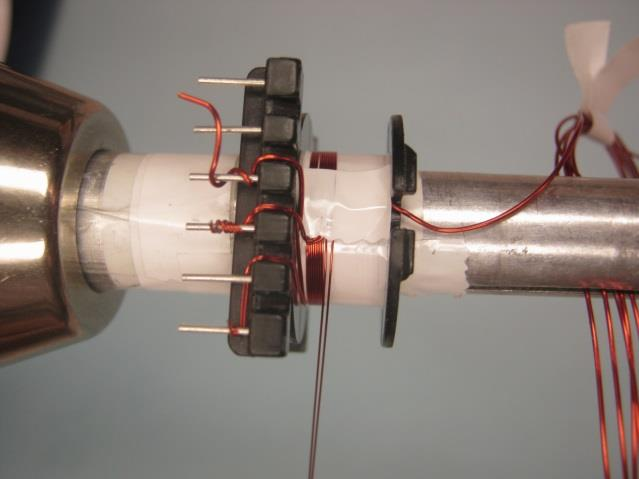

接下來是偏置繞組和屏蔽層1

使用 2 根#34 AWG從引腳 6 開始用于偏置繞組

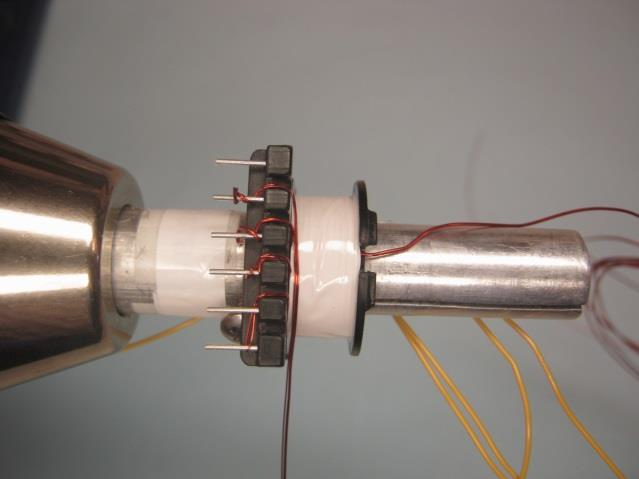

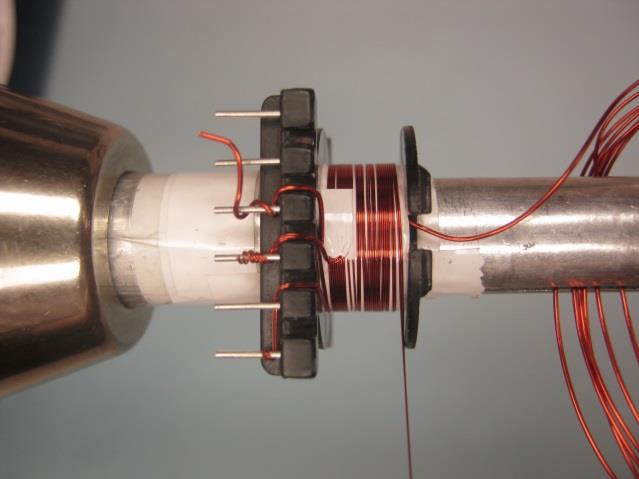

也使用 2 根導線與#34 AWG從引腳 4 開始用于 Shield1 繞組。 將所有 4 根導線平行纏繞，在第 3 圈，放置 1 條膠帶固定導線，并將用于偏置繞組的前 2 根導線帶到左側以終止于引腳 4。

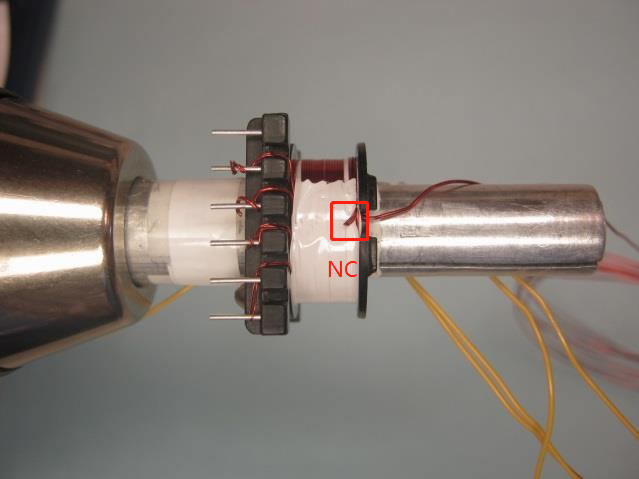

繼續將其他 2 根導線纏繞 8 圈，在最后一圈縮短離開為NC。

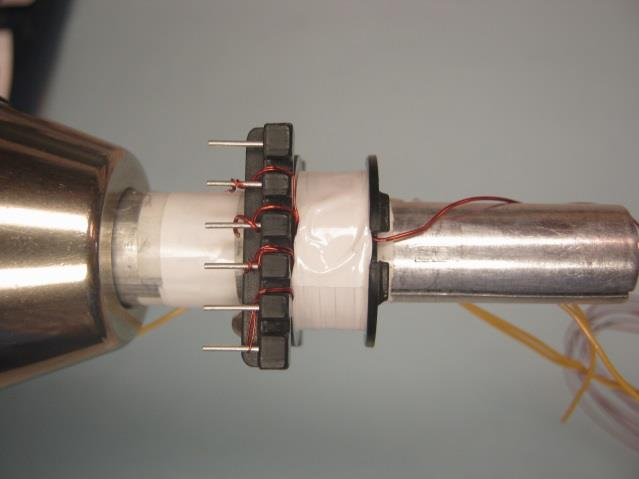

再來一圈膠帶，

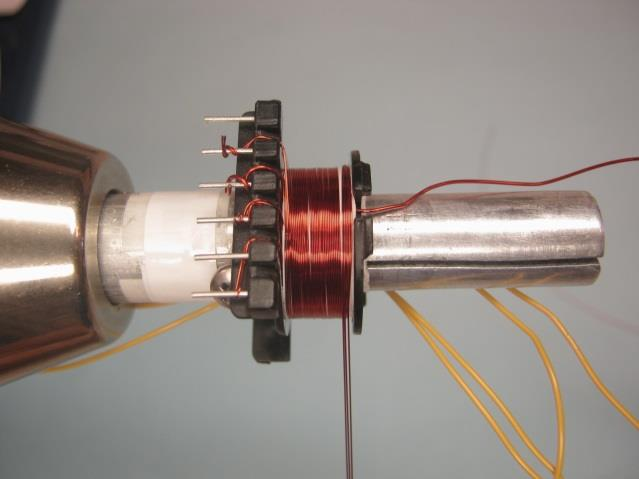

接下來是副邊繞組

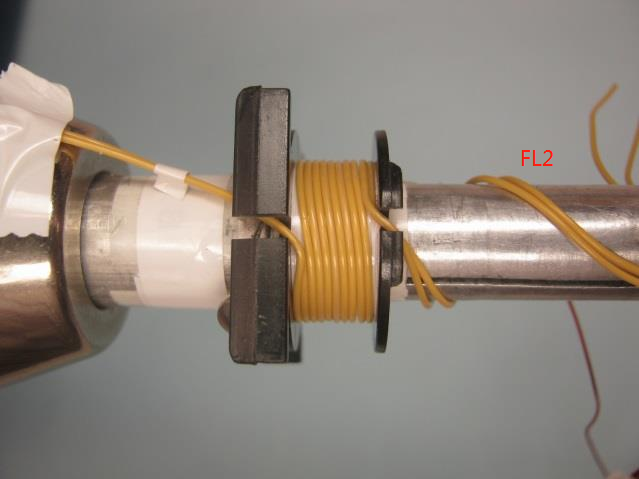

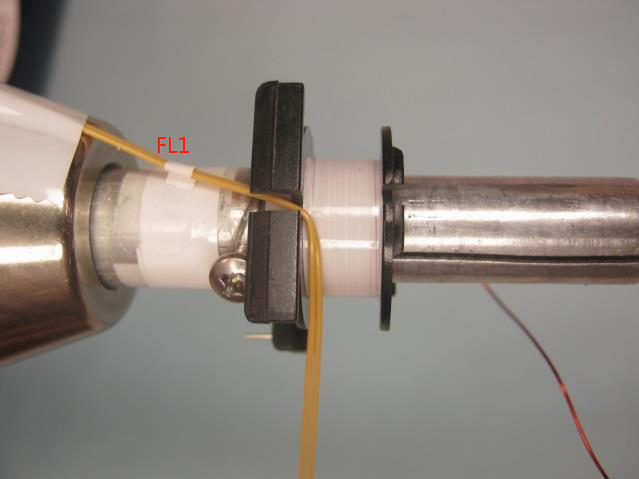

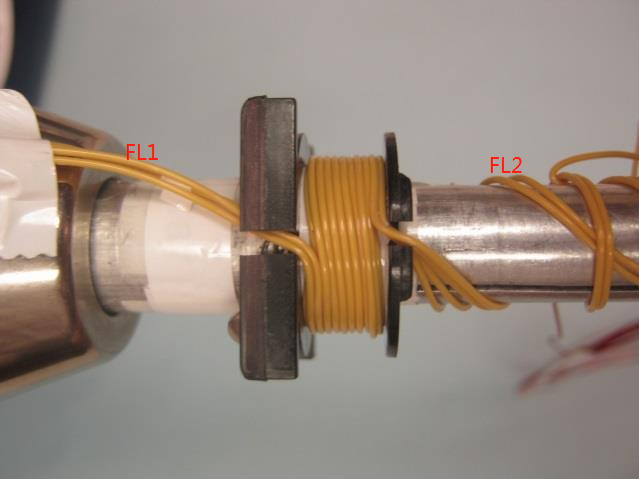

從次級側左側槽開始，使用 2 條#24 AWG三從絕緣線，留出~40.0mm，并標記為 FL1.Wind 5 雙線匝 1 層，從左到右，最后一圈退出右側槽的導線， 還離開~ 30.0mm 并標記 FL2。

在上一個繞組的頂部重復上述相同的繞組，還將開始和結束標記為 FL1 和 FL2。

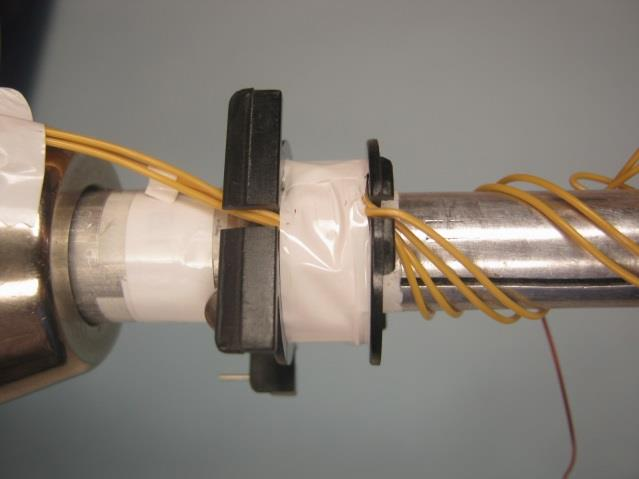

繞完記得來一圈膠帶。

接下來繞一層屏蔽層2.

St 從引腳 2 開始，從左到右纏繞 10 圈三股#34 AWG。 在最后一個轉彎處，縮短以NC狀態離開。

繞完來一圈膠帶。

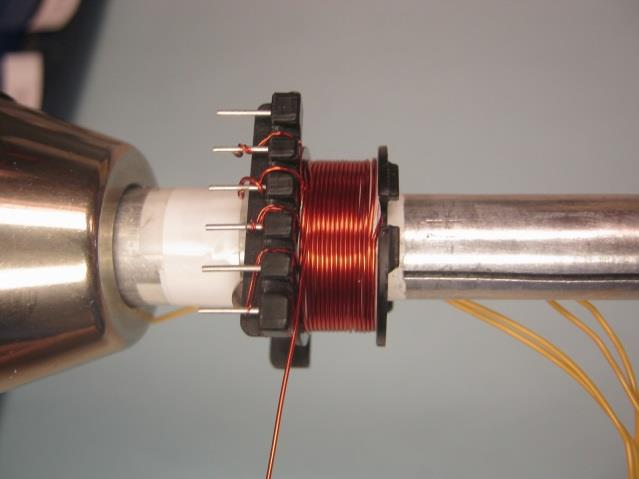

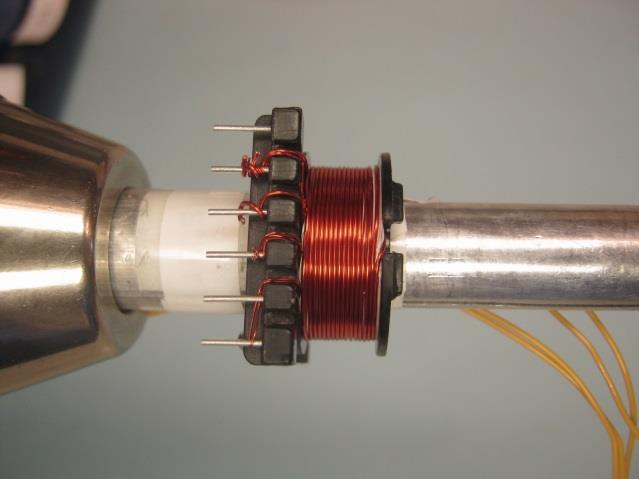

最后把剩余的原邊繞完。

使用來自 WD1-1st Primary 的浮線，從右到左纏繞 17 圈并在引腳 2 處結束。

來兩圈膠帶。

將 4 根標記為 FL1 的電線帶到右側，并用 2 層膠帶固定。

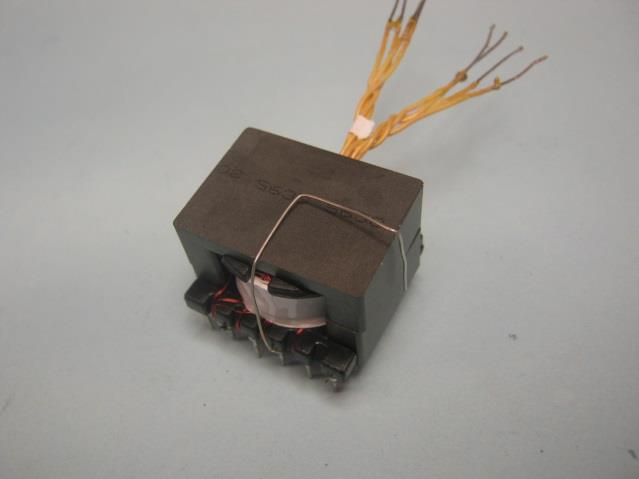

帶有母線錫水銅線的焊腳 4 然后沿著芯的一半傾斜并用膠帶固定。

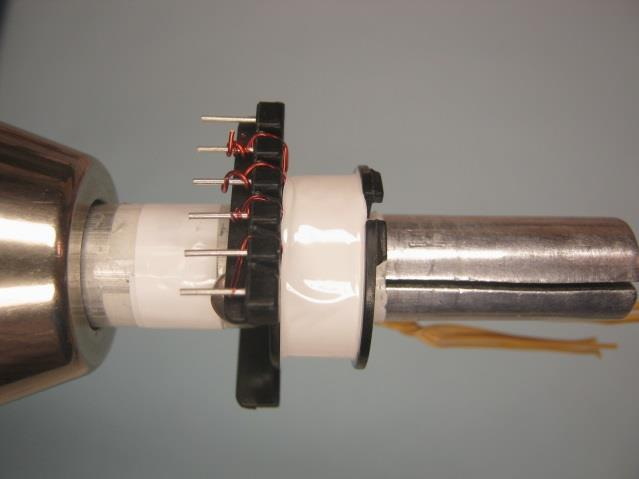

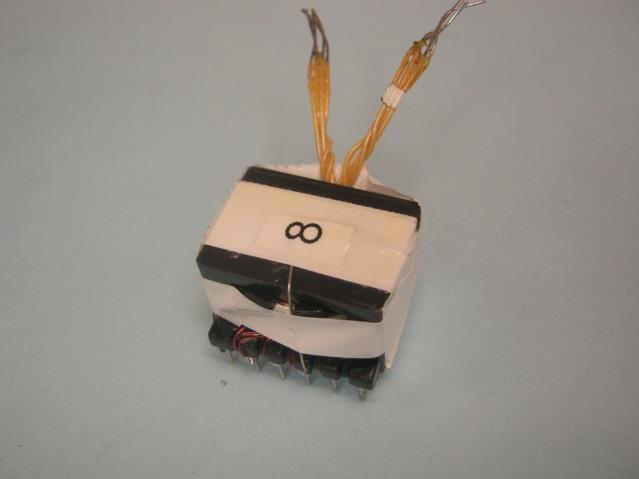

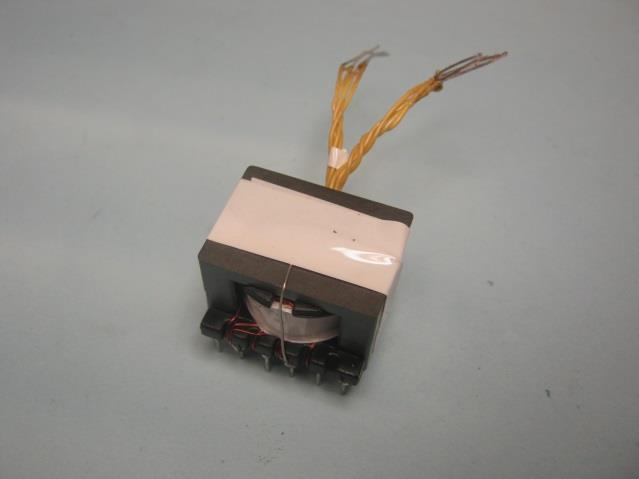

在底部放置2層膠帶，然后包裹到變壓器的主體，并在1層膠帶周圍用膠帶纏繞。

變壓器繞制整完事兒了，那么我們就來看看變壓器與EMC之間的關系。
