PD快充的基礎是TypeC,它是基于TypeC硬件接口實現的快充軟件協議;
有些朋友剛開始就去看PD協議,但是對typeC部分的知識太不了解,或者是剛?cè)胄校院芏鄸|西不太能順暢的理解;
今天我們基于typec標準規范再次介紹一下這部分內容:
一、TypeC:
1、首先我們要知道這是一個接口類型,它是一個硬件;

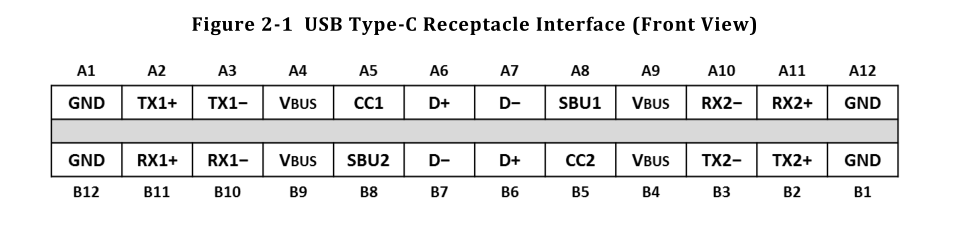

2、它包含了哪些Pin腳
如下圖
3、能夠?qū)崿F(xiàn)什么功能;
簡單來說就是供電和數據傳輸倆個方面,另外就是它有倆排對稱的腳位,所以不會因?yàn)椴宸淳筒荒苡眠@種現象,規避了傳統mircoB 和 USBA口的問題;
二、TypeC和Power
TypeC作為Power傳輸?shù)拿浇椋沂请p向的,那么必須要有如何識別TypeC口是作為供電端還是充電端的機制;
因?yàn)榭梢噪p向供電,所以分為三種功率角色
1、source供電端;
2、sink充電端;
3、DRP(dual role port)既可以是供電又可以是充電,同一時間只會為一種角色;

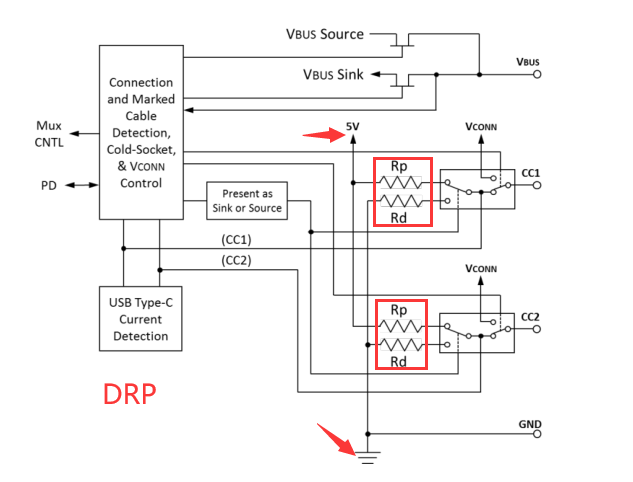

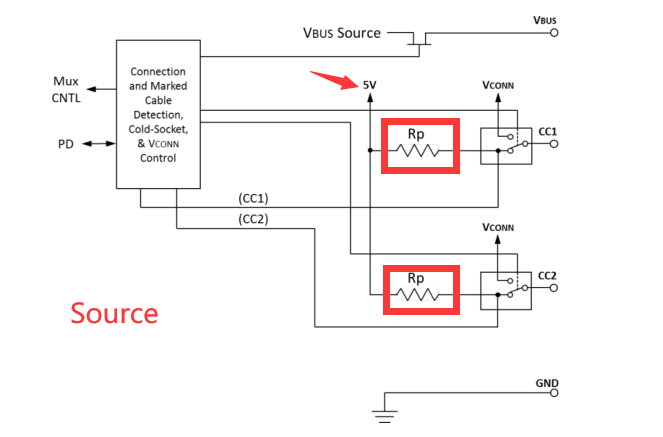

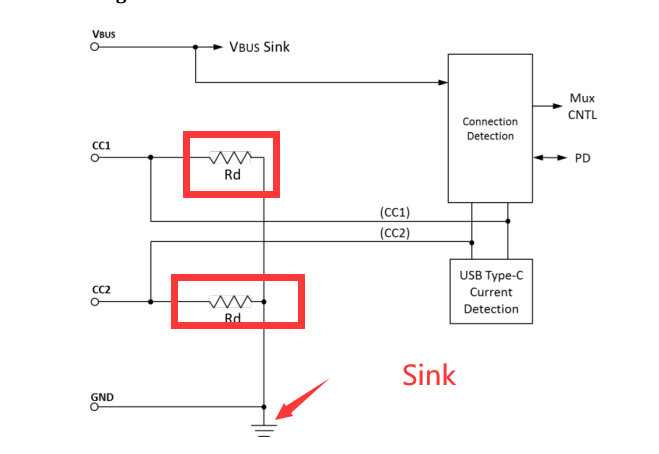

那么如何識別,看下面3個圖,TypeC中CCpin的連接:
在TypeC發展到現在,一般都有了5V3A的供電能力;
基于5V3A的供電能力,那么Rp = 10kΩ;Rd = 5.1kΩ;
