就是一個白天充電,沒太陽光時放電的電路,Q1,Q2組成一個控制電路,就是在充電時關閉LED,詳細情況你看一下555的工作原理你就明白了.

謝了
學習中

同時還有一個欠壓燈不亮的保護電路.在太陽能沒電時,電池電壓達到Q1導通條件時,Q2截止,555輸出高電平,LED發光.電池電壓低于Q1導通條件時,Q2導通,555輸出低電平,LED不發光,完成欠壓保護電池的功能.太陽能有電時,經R6,R4對電容充電,使的555輸出低電平,LED也不會發光.完成了二樓說的白天充電,沒太陽光時放電的功能.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/535981218792949.jpg');}" onmousewheel="return imgzoom(this);">

學習中
請問樓上大哥Q1基極的那個穩壓管是什么作用啊?

欠壓保護.

明白了.整個電路工作過程是這樣的嗎?
1有光照時,C3電容充電到達2/3VCC時,3腳輸出低電平,Q3截止,LED不亮.僅對電池充電.此時Q1導通Q2截止.

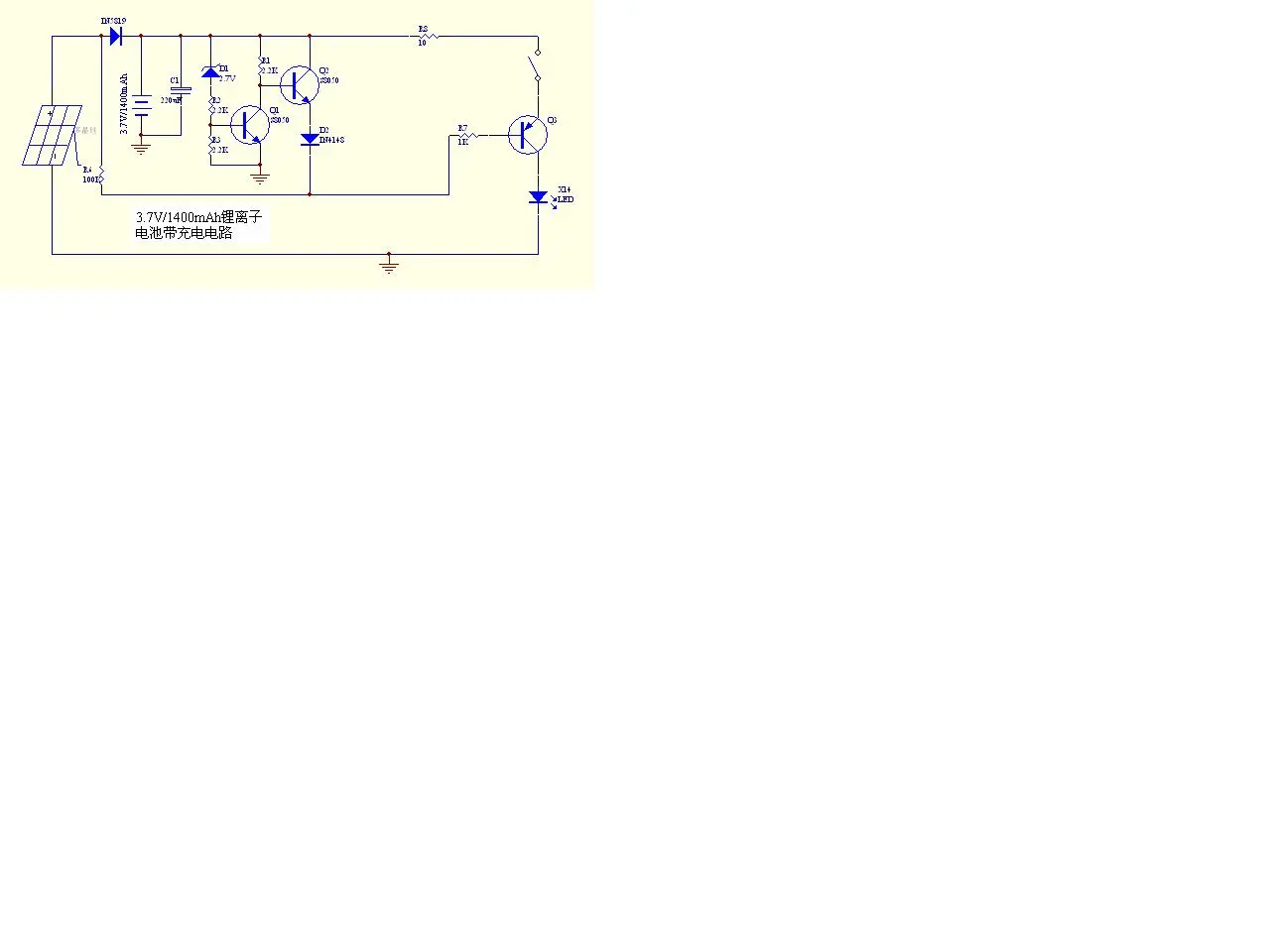

2無光照時,C3電壓低于1/3VCC時,3腳輸出高電平,Q3導通,LED有電池供電而點亮.當電池電壓消耗到不能使Q1導通時,Q2就導通,于是又對C3充電.當到達2/3VCC時,3腳輸出低電平,Q3截止,LED不亮.整個回路處于保護狀態.但是這個線路我分析時總感覺有問題.有光時,UE>UB>UCQ3導通,LED亮.無光時IB為0,Q3截止,LED不亮.請幫忙分析下,謝謝!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/68/2835011218876655.jpg');}" onmousewheel="return imgzoom(this);">

小子有前途!頂一個!

還是前輩指點有方啊
不知能否指點第8貼的問題?謝謝!

自己頂一下

好像沒有過充保護
