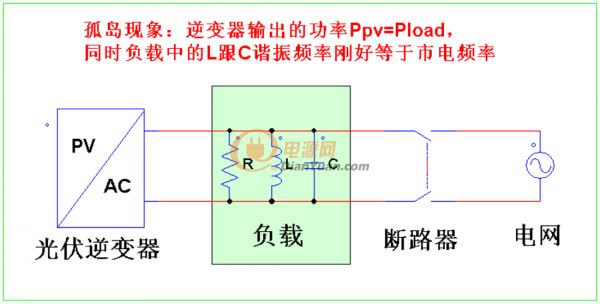

隨著分布式發電的迅速發展，越來越多的太陽能被轉化為電能并通過并網逆變器輸送到電網，對電網的安全與穩定運行提出了挑戰 ，隨之而來的一個必須要解決的問題就是并網逆變器的孤島檢測。光伏并網發電系統中的孤島效應是指當電網停止供電時，由于光伏電站未能及時檢測出電網狀態的變化而未能將自身切離電網，和周圍負載形成一個電網無法掌控的孤立供電區域 。孤島效應可能會對電路檢修人員和用電設備造成嚴重危害，所以研究孤島檢測具有重要的意義。
正常逆變器的鎖相環如下：
為什么加入角度正反饋，就能識別出孤島效應呢？
在正常并網的情況下，由于電網是個電壓源，我們往電網注入電流，并不會改變電網的相位，所以由市電鎖相出來的角速度一直是一個固定的值；所以正常并網情況下，由于加入了角度正反饋，注入電網的電流其實是跟市電有一個微小的相位差的，如下圖：
在孤島情況下，鎖相環輸入的電壓，不再是一個電壓源了，這時候這個輸入電壓跟我們注入的電流息息相關，也就是如果我們的注入電流頻率越來越大，鎖相環出來的角速度也是越來越大，這樣的話，我們通過判斷鎖相環出來的角速度，就能夠識別出孤島效應了；
下面通過搭建仿真驗證算法可行性：
不加角度擾動，仿真波形如下：逆變器脫離電網后，繼續一直在正常工作；
加入角度擾動后，逆變器迅速識別到孤島效應，關閉逆變器：
