【應征入伍】（首發）+晶豐非隔離降壓型省VCC恒流驅動芯片-BP2867CJ-BP2867DJ-BP2867EJ-BP2867FJ-BP2867GJ

一：方案名稱：非隔離降壓型省VCC恒流驅動芯片-BP2867CJ-BP2867DJ-BP2867EJ-BP2867FJ-BP2867GJ

二：方案品牌：BPS-J晶豐源明（自主研發）

三：方案功能及特點

? 無 VCC 電容、無啟動電阻

? 集成高壓供電功能

? 外置防潮 OVP 功能

? 低母線電壓下不閃燈

? Enable 功能兼容開關調色和感應燈

? ±5% LED 輸出電流精度

? LED 短路保護

? 過熱調節功能

? 采用 DIP7 封裝

四：方案描述

BP2867XJ 是一款外置 OVP 降壓型 LED 恒流驅動芯片。芯片工作在電感電流臨界連續模式，適用于 85Vac~265Vac 全范圍輸入電壓的非隔離降壓型 LED 恒流電源。芯片 ROVP 引腳帶 Enable 功能，適用于開關調色和感應燈應用。

BP2867XJ 芯片內部集成 500V 功率開關，采用專利的退磁檢測技術和高壓 JFET 供電技術，無需 VCC 電容和啟動電阻，使其外圍器件更簡單，節約了外圍的成本和體積。

BP2867XJ 芯片內置高精度的電流采樣電路，同時采用了專利的恒流控制技術，實現高精度的 LED 恒流輸出和優異的線電壓調整率。芯片工作在電感電流臨界模式，輸出電流不隨電感量和 LED 工作電壓的變化而變化，實現優異的負載調整率。

BP2867XJ具有多重保護功能，包括LED短路保護，芯片供電欠壓保護，外置 OVP，芯片溫度過熱調節 等。

BP2867XJ 采用 DIP7 封裝。

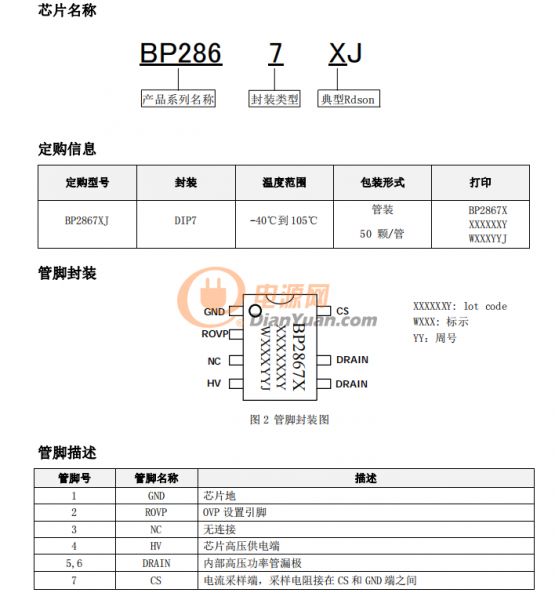

五：芯片封裝：BP2867CJ-BP2867DJ-BP2867EJ-BP2867FJ-BP2867GJ采用DIP-7封裝。

六：應用范圍：

? LED 蠟燭燈

? LED 球泡燈

? 其它 LED 照明

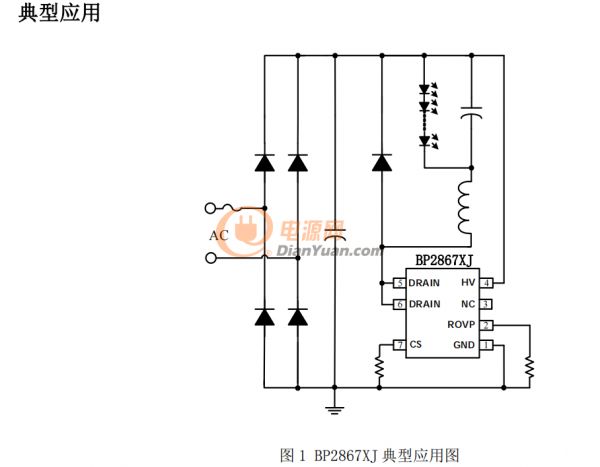

七：典型應用：
