增加漏感就好一些。變壓器不要分段繞制，初級繞組一次繞完，那個平臺就會好一點（或者第一段繞全段的70%~80%）。

我把電壓器磁芯增加了一點氣隙  平臺問題果然好了   但是空載功率依然很大  有9W多   感覺空載儲能電感有些熱量。各位大神知道原因不？

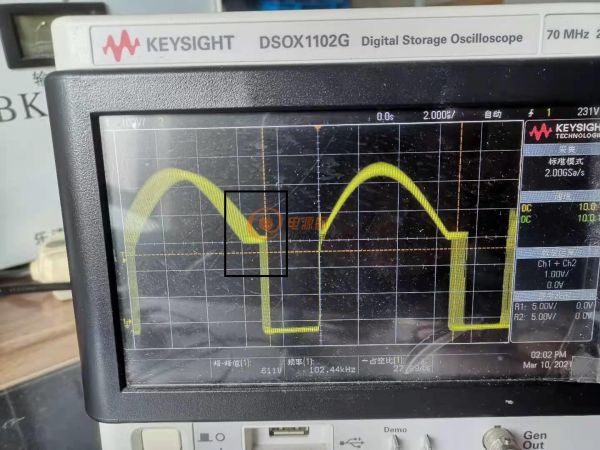

加氣隙后的波形

只要出現平臺就能證明變壓器復位完成了，不用管平臺時間的；

同樣的功率和頻率，輸出電壓提高了一倍，如果續流電感也只增加一倍，紋波電流/輸出電流的比值要大許多哦。

以上所說的都不是空載功耗大原因，變壓器加氣隙只會使空載功耗更大，看波形，變壓器不需要加氣隙。

輸出電壓加倍，輸出儲能電抗器的匝數應該加倍，即電感量乘4，不是電感量加倍，這樣輸出紋波就小了。輸出的濾波電解電容容量減半，耐壓63V。這些還都不是空載功耗大原因。

輸出儲能電抗器空載發熱，這是個問題，要找原因。估計還有其他問題。

謝謝樓上兩位大師的解答  原24V變壓器初級是28T  次級是8T   100KHz   續流電感是CS330125 鐵硅鋁  圈數是30T  感量是120uH左右 ，48V我是將變壓器次級改成了16T  電感用原磁環  圈數繞了45T  感量是270uH的樣子   我是用電感兩邊電壓X開通時間/ （1/3輸出電流），感覺原24V的輸出電感量有些偏大  所以我48V沒久沒繞那么多， 電容我都有換成63V .  現在空載的時候續流電感也有熱量 ，我用原來的30T電感和45T的電感 電源的空載損耗都很大。

哦 對了整流管我也換成400V的了  原來是200V的

輸出二極管是否有RC吸收，如果有，C的容量降到原值的1/4，R阻值加倍。這可能就是功耗大的原因

還有，整流管熱嗎？原來200V，是不是肖特基？現在是超快，還100k頻率，超快就熱了？

某些人說平臺出現，變壓器就完成復位的，說明你還沒領悟單端正激的精髓，

還說不用管時間，只能說明你沒有玩熟單端正激，還沒入門。

樓主上傳的第一次波形，復位電壓遠遠低于母線電壓，而且復位時間過長（復位時間接近導通時間2倍），這個現象多半出現在輸出電壓高的場合，

輸出電壓低的場合，變壓器本身就會存在一點漏感，就不會出現樓主這種問題。

而當輸出電壓高的場合，次級線圈匝數過多，耦合緊密，漏感減小，就出現摟主這樣的問題，

要解決這些問題，并不是磨氣隙，而是通過調整繞組的排列來改變漏感，是最經濟的做法，

變壓器排列舉例：

1、復位繞組40T，

2、原邊繞組28T

3、次級繞組

4、原邊繞組12T

5、供電繞組，

一定要注意，原邊繞組分兩段時，并不是對半分，而是第一段的匝數占總匝數的70~80%，這樣讓變壓器自身形成漏感。

樓主功耗大，要看輸出假負載，

3845做的單端正激，加很大假負載，待機2W左右。

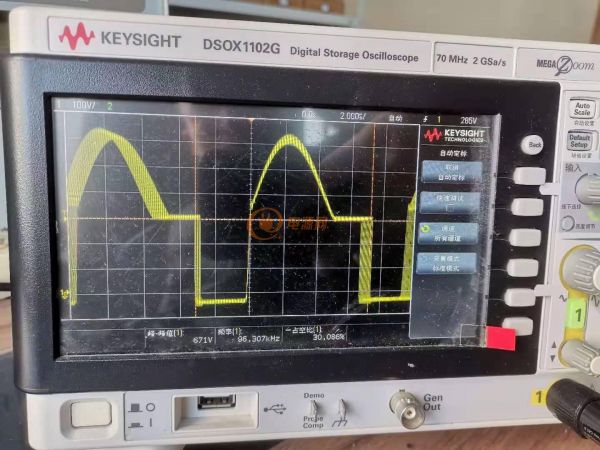

按水鄉兄的方法調整了變壓器的繞線方法  波形如下

1、比較24V和48V空載時各元器件的發熱情況，就可以找到問題在哪兒了。

2、48V變壓器空載溫度太高，有兩個可能，一是磁芯高頻特性不好，空載就發熱，此時磁芯溫度比線圈高；二是繞組之間分布電容太大（絕緣太薄），銅線發熱，此時線圈溫度比磁芯高。

3、任何尺寸的鉄硅鋁環都有4種磁導率，從高到低是，125、90、75、60。如下

/upload/community/2021/03/20/1616224299-48497.pdf

這某公司的規格書

說100K頻率要用60和75的鐵硅鋁，我不知道你有沒用過鐵硅鋁？

磁導鋁125的鐵硅鋁，不要說100K，就是300K頻率都沒有問題，

100K頻率對于電源來說，都是正常頻率，不叫高，也不叫低。

77930-A7，磁導鋁125，做單端正激200W，100K頻率沒有問題。

樓主第16貼的波形，還未達到最佳狀態，還得繼續調變壓器。

樓主17帖說“48V變壓器和電感空載一段時間后有34度的樣子  我這邊今天氣溫在13度”

空載溫升20度，很明顯，變壓器和電感都有問題

電感不足0.2A電流（8W），即銅損極小，引起的溫升不到1度，溫升20度主要是鐵損，正常情況0.2A電流的鐵損也應該很小......

兩位兄弟 冷靜 冷靜。我空我去淘寶找幾個磁芯實際測試一下，到時把測試結果貼上來。今天又有測試了一下  貼幾個波形出來 兄弟們看看是否正常。我感覺開關管和續流二極管的峰峰值好高啊  開關管用的900V耐壓的   二極管用的400V的  從波形看兩個管子耐壓是不是都不夠啊？以下波形是270V輸入測試。

開關管DS波

、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、

整流管波形

、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、

續流管波形

再補一張220V輸入開關管DS波形

CS330125 鐵硅鋁環，外徑33mm，磁導率125，30匝，電感量114微亨（計算值），如果用雙股1mm線徑繞，24V8A輸出時，估算銅損1.2W

如果磁環不變，60匝，電感量456微亨（計算值），用單股1mm線徑繞，48V4A輸出時，估算銅損依然是1.2W

如果磁環改為磁導率75，繞77匝，電感量450微亨，用單股1mm線徑繞，48V4A輸出時，估算銅損1.5W

依據以上計算，使用75磁導率的銅損會比較大，但是磁損會大大下降，電抗器總損耗明顯下降。

100K頻率，建議用磁導率75的環

這幾個波形是什么負載狀態測的？

付邊16匝，原邊多少匝？

一般只要求供電AC176---264V，MOS管900V就可以了。更高供電電壓另當別論。
