一：方案名稱：

【攝影補光燈實例應用方案】 FP7209X補光燈LED升壓恒流芯片 最大驅動300W



二：方案描述：

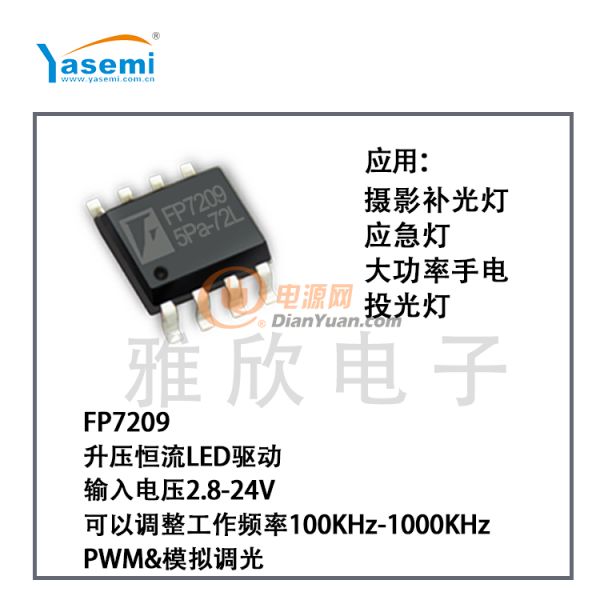

 FP7209 是一顆非同步升壓 LED 驅動 IC，控制外部開關 NMOS，輸入低啟動電壓 2.8V，工作電壓 5V，VFB反饋電壓 0.25V，反饋電壓低，取樣電阻功率損耗也降低，整體轉換效率提升。軟啟動時間透過外部電容調整，LED 開路保護透過外部電阻調整，LED 短路保護透過 SC 控制 NMOS；調光控制 DIM Pin，DIM 內部有濾波器，可以實現線性與數位調光；輸入透過分壓電阻接到 EN pin，可以控制 FP7209 啟動與關閉電壓準位；有過電流保護，避免開關 NMOS 電流過大造成損壞；內置過熱保護功能。



三：方案圖片：



四：方案功能及特點

      啟動電壓 2.8V

　　工作電壓範圍 5V~24V

　　VFB反饋電壓 0.25V

　　線性與數位調光控制

　　關機耗電流最大 6μA

　　固定工作頻率 150kHz/ SOP-8L（EP）

　　可調工作頻率 100kHz ~ 1000kHz/ TSSOP-14L（EP）

　　可調軟啟動時間/ TSSOP-14L（EP）

　　可調輸入低電壓保護（UVP）/ TSSOP-14L（EP）

　　LED 開路保護（OVP）

　　LED 短路保護（SCP）/ TSSOP-14L（EP）

　　開關 NMOS 過電流保護（OCP）

　　過熱降 LED 電流保護

　　過溫保護（OTP）

　　封裝 SOP-8L（EP）， TSSOP-14L（EP）

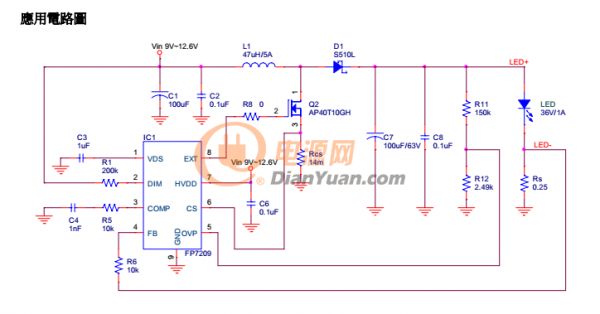

五：方案電路

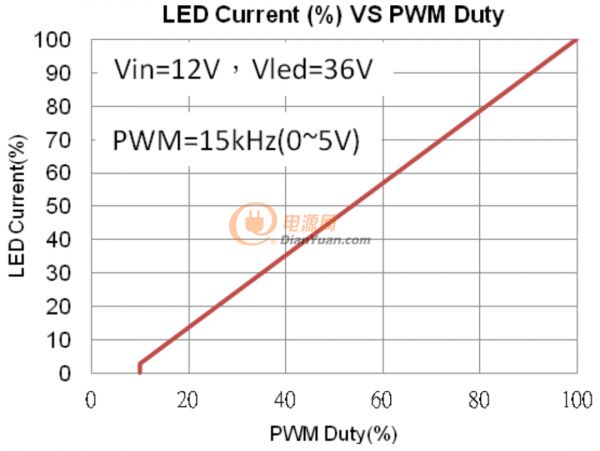

六：調光曲線

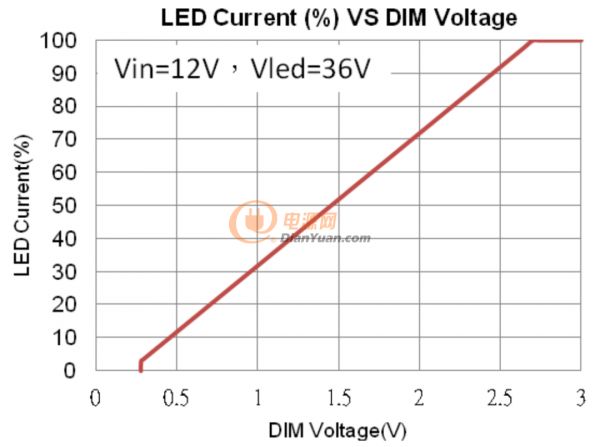

模擬調光曲線



數字調光曲線

七：方案應用實例

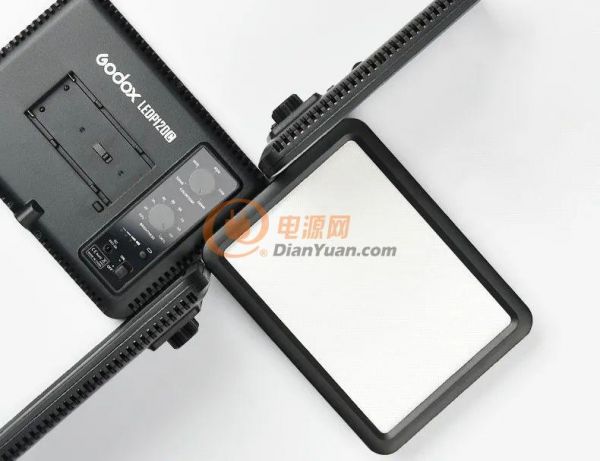

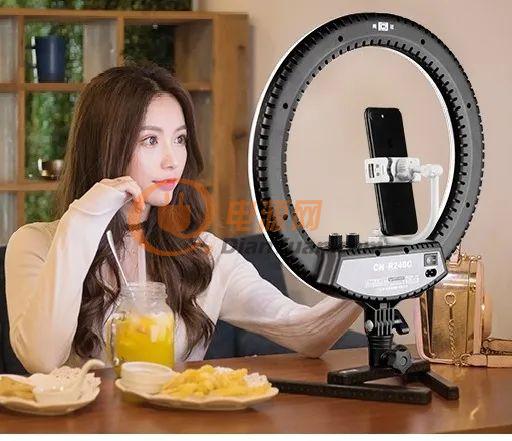

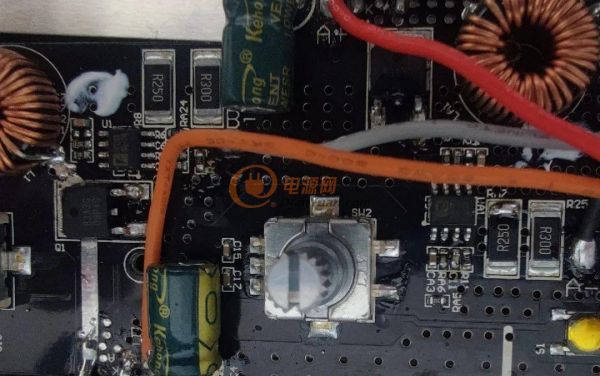

01環形攝影補光燈的應用案例

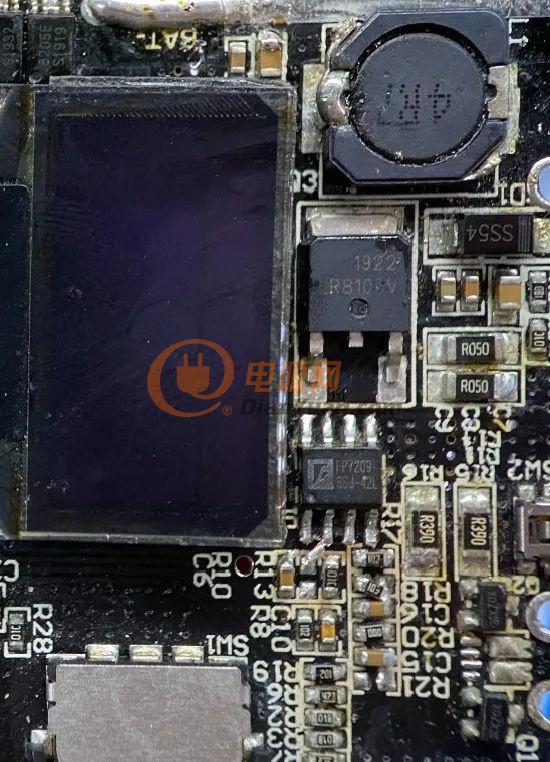

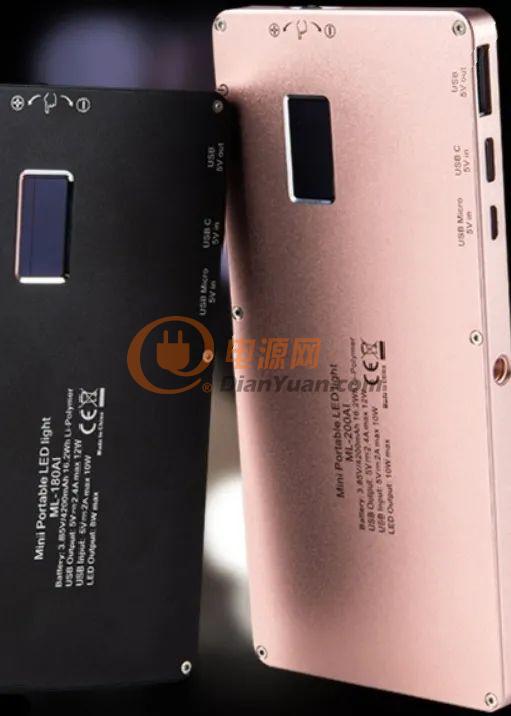

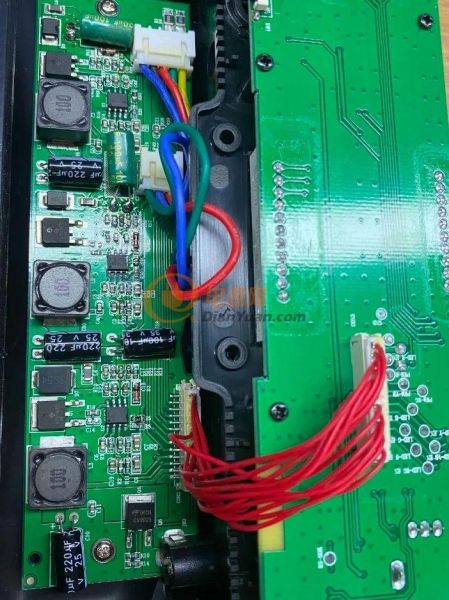

02口袋型補光燈的應用案例

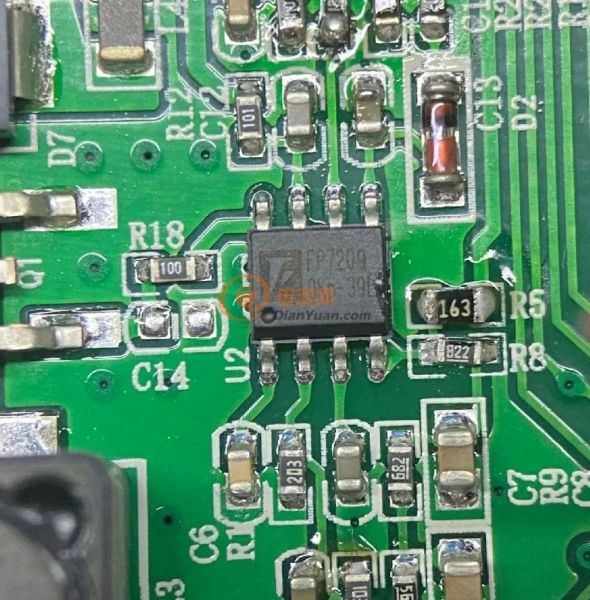

03平板攝影補光燈的應用案例



八：聯系方式：

      公司：深圳市雅欣控制技術有限公司

      電話：13828798872（微信同號） 或者 Q Q：3106630437

      免費提供技術支持，免費提供DEMO測試及方案資料
