一.方案名稱：內置 MOS 開關降壓型 LED 恒壓驅動器-OC5820

二.品牌：OXC

三.方案描述：

OC5820 是一款內置功率 MOSFET 的單片降壓型開關模式轉換器。

OC5820 在 6-40V 寬輸入電源范圍內實現 2.5 A 峰值輸出電流，并且具有出色的線電壓和 負載調整率。

OC5820 采用 PWM 電流模工作模式， 環路易于穩定并提供快速的瞬態響應。

OC5820 外部提供 FS 腳，可通過外接 一個電阻設置工作頻率。

OC5820 集成了包括逐周期電流限制 和熱關斷等保護功能。

OC5820 采用 ESOP8 封裝，且外圍 元器件少。

四.方案特點：

 ? 2.5A 的峰值輸出電流

? 40V/3A 的內部功率 MOSFET

? 效率高達 93%

? 頻率可調

? 熱關斷

? 逐周期過流保護

? 寬輸入電壓范圍：6~40V

? 采用 ESOP8 封裝

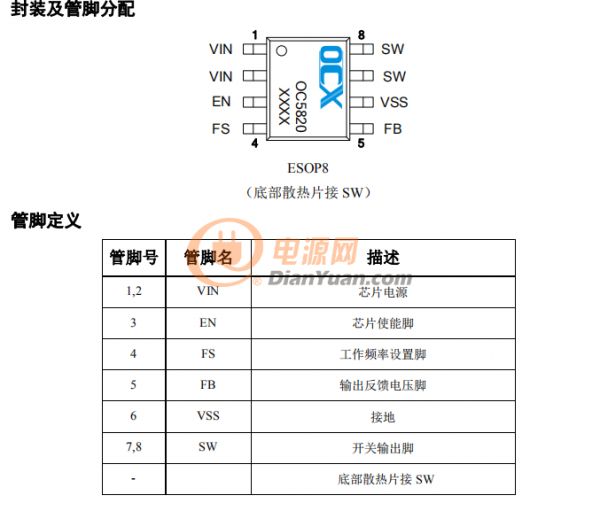

五.芯片封裝：OC5820采用 ESOP8 封裝。散熱片內置接 SW 腳。

六.應用范圍：

? 分布式電源系統

? 電池充電器

? 工業電源系統

? 行車記錄儀，車載充電器，掃地機

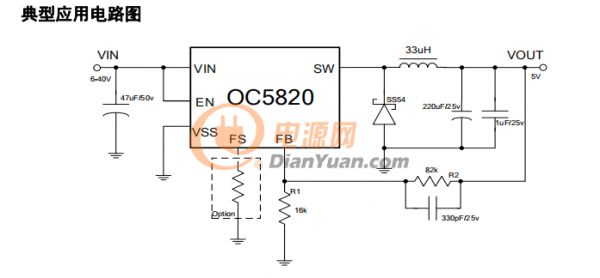

七.典型應用：

八、聯系方式：

QQ：:3400462929       電話：18126115420       李生

有需求的朋友，可以提供方案資料參考和送樣測試，有原廠技術支持，歡迎咨詢。
