大家給看一下這個波形怎么樣

這是我做的一款DC-DC，BUCK的電源，電源效率90%左右我把頻率故意降低為23KHZ。請問以下的波形算不算可觀？帶載波紋多少算是比較可觀？

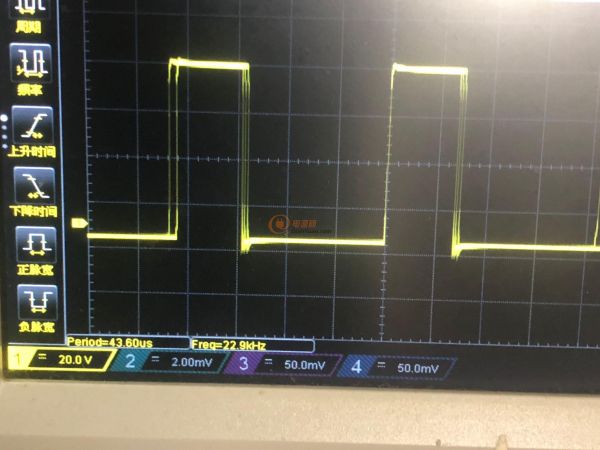

1、這是MOS管G極波形

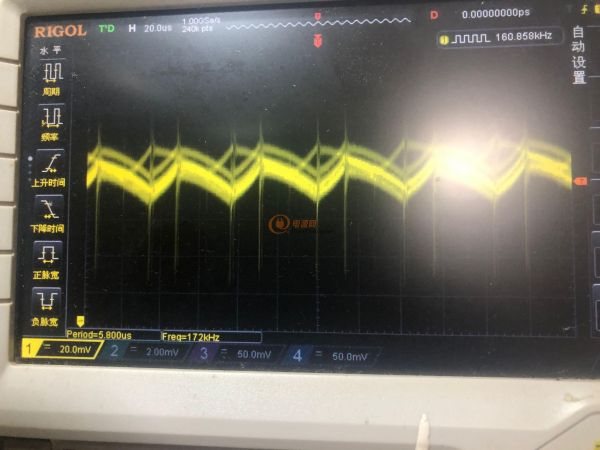

2、這是Vout輸出波形

3、這是Vout帶載波形

全部回復(3)
正序查看
倒序查看
2021-02-05 10:01
很好啊
0
回復
謝開源
LV.5
3
2021-02-05 14:37
<5%Uo
0
回復
luck_gfb
LV.7
4
2021-02-05 14:40
驅動波形很好，輸出波形也很好，就是工作頻率有些低了，輸出電容要增大一些，輸出紋波才會更小，開關頻率可以設在50KHZ左右。輸出紋波一般要求為輸出電壓的1%，不包含噪音尖峰。
0
