200W正激電源輻射超標

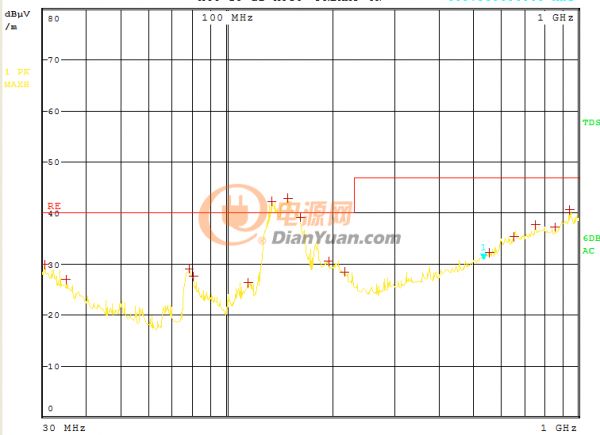

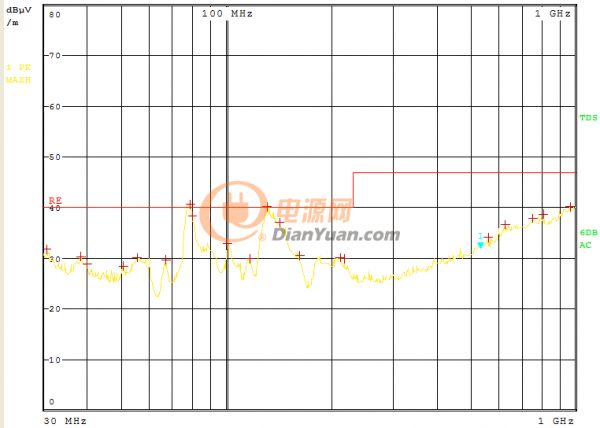

輻射波形如下，能加的都加了，比如Y電容，mos引腳加磁珠，mos加吸收電容，比較長的飛線上加磁珠，輸入輸出加磁環，變壓器屏蔽接地，還有啥辦法沒，跪求大神幫忙，謝謝

全部回復(9)

只看樓主

正序查看

倒序查看

zybpcb

LV.1

2020-12-29 17:06

如下是原理圖

回復

wenbing

LV.1

2021-01-01 13:52

看到實物會更清晰的分析問題，磁珠選用在100MHZ阻抗高點的，然后Y電容對大地位置很重要。

回復

zybpcb

LV.1

2021-01-11 17:11

@wenbing

看到實物會更清晰的分析問題，磁珠選用在100MHZ阻抗高點的，然后Y電容對大地位置很重要。

感謝回復，Y電容在輸入橋前就對大地如下圖，用的穿心磁珠我也不知道阻抗多少。。

回復

Alex王春光

LV.1

2021-01-18 09:09

@zybpcb

感謝回復，Y電容在輸入橋前就對大地如下圖，用的穿心磁珠我也不知道阻抗多少。。[圖片]

原理圖畫的是

回復

Alex王春光

LV.1

2021-01-18 09:15

@Alex王春光

原理圖畫的是

整流二極管放到高位試試

回復

wenbing

LV.1

2021-01-19 18:43

@zybpcb

感謝回復，Y電容在輸入橋前就對大地如下圖，用的穿心磁珠我也不知道阻抗多少。。[圖片]

你電話多少

回復

wenbing

LV.1

2021-01-19 18:44

我有幾個意見參考下前面鎳芯環試一試

回復

謝開源

LV.5

2021-01-20 09:29

@zybpcb

感謝回復，Y電容在輸入橋前就對大地如下圖，用的穿心磁珠我也不知道阻抗多少。。[圖片]

靠輸入端的CMC改用uH磁環。另一個CMC感量搞大點>15mH

回復

茫茫深處的重生

LV.2

2021-01-29 23:32

輸出串聯插件磁珠，或者貼片磁珠，是變壓器繞組飛線哪里接一個100m阻抗大的，不是套一個磁珠啊，然后輸出電容正極和負級，對輸入高壓和地接分別接y電容，

回復
