IR2110在母線電壓加到100V以上時候，HO驅動信號消失，急求幫助？

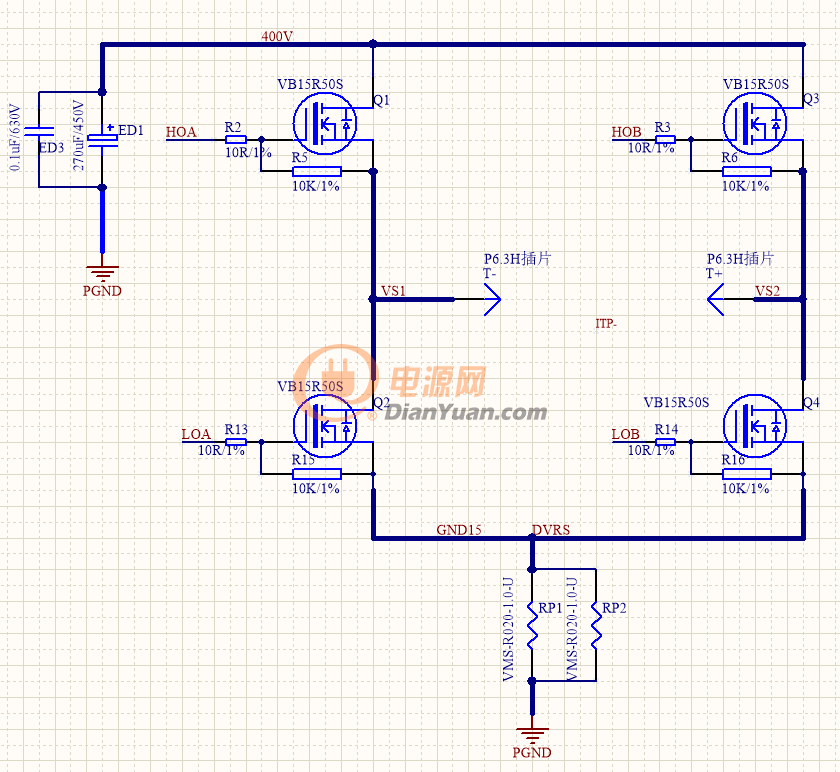

原圖如下：

說明：單片機信號經過光耦隔離，進入IR2110S，母線電壓低于100左右時，上下橋臂驅動波形很好，逆變輸出波形也很好，當母線電壓超過100V時候，HO信號測量時消失（隔離探頭測GS兩端），但是MOS管還能正常工作，逆變輸出也還正常，電壓再升高，比如到120V，HO信號依然測不到，逆變輸出也不對了，上橋的MOS管應該是徹底不工作了。測量時，下橋信號好像也有丟失。

驅動是防著為微斯科技的模式做的，采用插板的形式查到功率地板上的，緊挨著MOSFET全橋。

全部回復(6)

只看樓主

正序查看

倒序查看

webhoster

LV.2

2020-10-21 13:20

回復

webhoster

LV.2

2020-10-21 13:21

@webhoster

[圖片][圖片][圖片][圖片]

100V以內波形挺好，大了就不行了

回復

webhoster

LV.2

2020-10-21 13:30

@webhoster

[圖片][圖片][圖片][圖片]

T5圖（第三張），感覺上上HO輸出的時間變短了。自舉電容10uF/35V陶瓷電容+10uF/35V鉭電容，后來又加了100uF/35V鋁電解，15V母線220uF+100uF鋁電解。

自舉電容分別試了單10uF/35V陶瓷電容，10uF/35V陶瓷電容+10uF/35V鉭電容，10uF/35V陶瓷電容+10uF/35V鉭電容+100uF/35V鋁電解，基本沒有改善。

回復

ymyangyong

2020-10-22 17:23

@webhoster

T5圖（第三張），感覺上上HO輸出的時間變短了。自舉電容10uF/35V陶瓷電容+10uF/35V鉭電容，后來又加了100uF/35V鋁電解，15V母線220uF+100uF鋁電解。自舉電容分別試了單10uF/35V陶瓷電容，10uF/35V陶瓷電容+10uF/35V鉭電容，10uF/35V陶瓷電容+10uF/35V鉭電容+100uF/35V鋁電解，基本沒有改善。

第三張圖1、2通道是什么信號？怎么不對稱？
